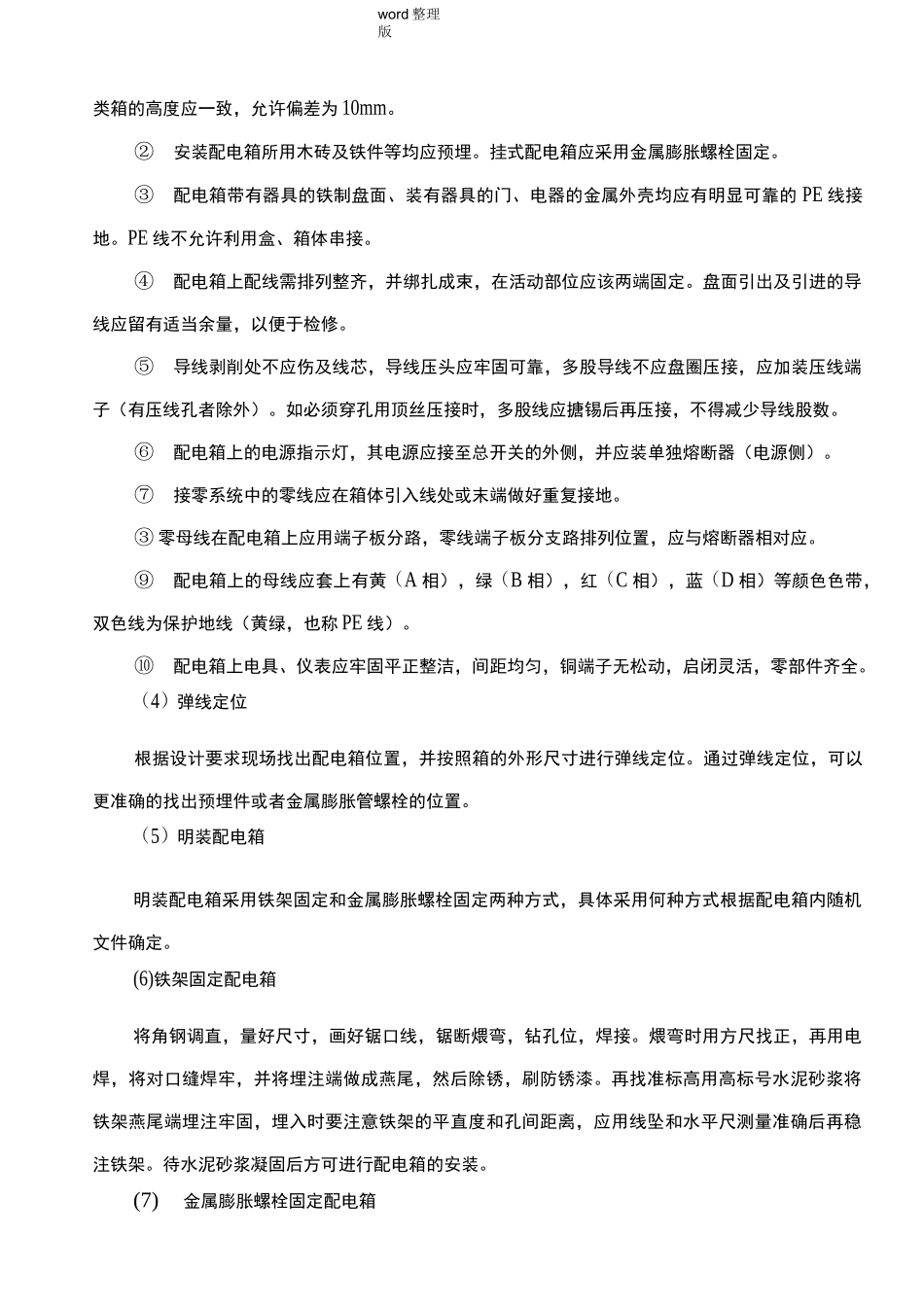

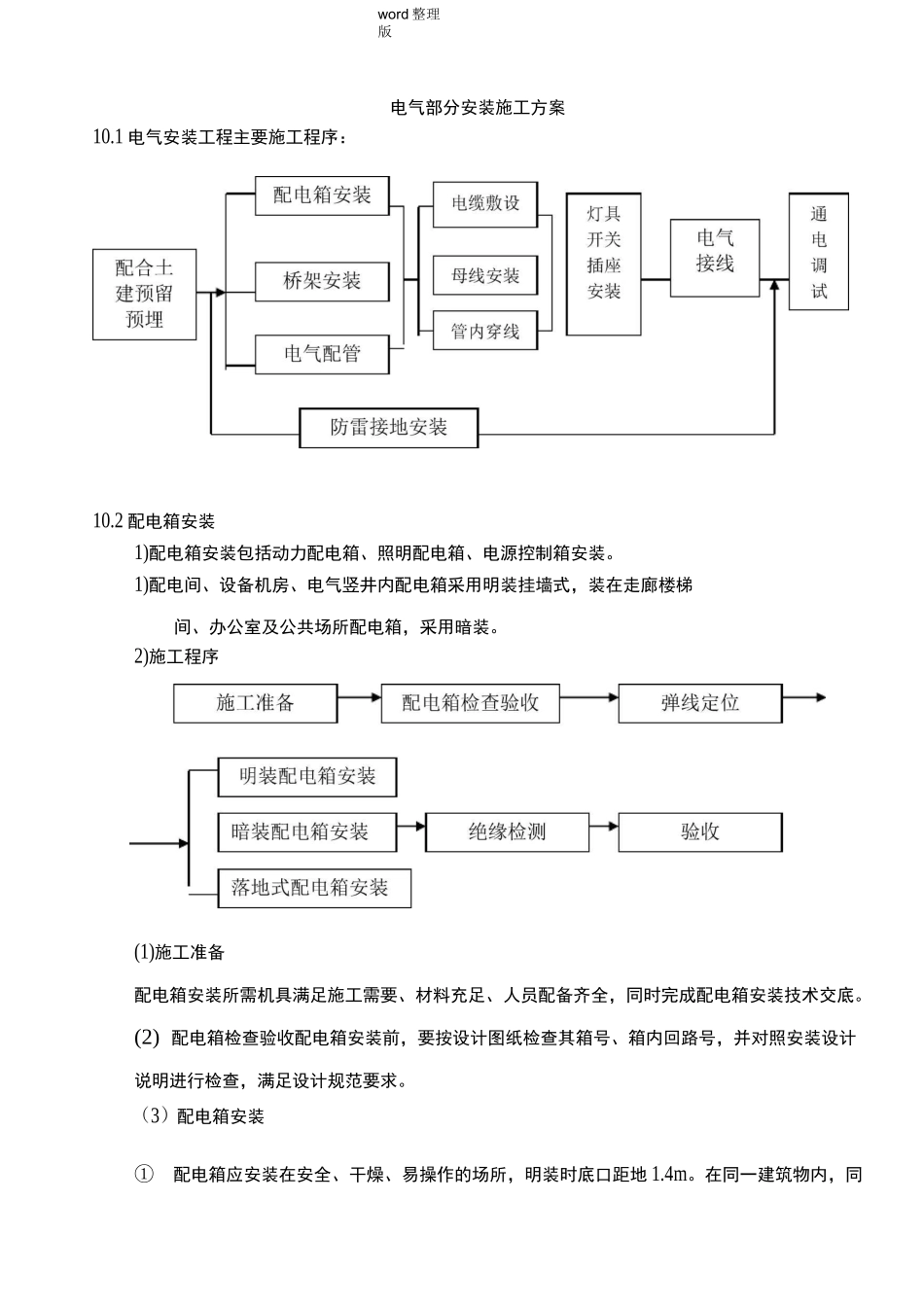

word 整理版电气部分安装施工方案10.1 电气安装工程主要施工程序：10.2 配电箱安装1)配电箱安装包括动力配电箱、照明配电箱、电源控制箱安装。1)配电间、设备机房、电气竖井内配电箱采用明装挂墙式，装在走廊楼梯间、办公室及公共场所配电箱，采用暗装。2)施工程序(1)施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。(2) 配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。（3）配电箱安装①配电箱应安装在安全、干燥、易操作的场所，明装时底口距地 1.4m。在同一建筑物内，同word 整理版类箱的高度应一致，允许偏差为 10mm。②安装配电箱所用木砖及铁件等均应预埋。挂式配电箱应采用金属膨胀螺栓固定。③配电箱带有器具的铁制盘面、装有器具的门、电器的金属外壳均应有明显可靠的 PE 线接地。PE 线不允许利用盒、箱体串接。④配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。⑤导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。⑥配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。⑦接零系统中的零线应在箱体引入线处或末端做好重复接地。③ 零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。⑨配电箱上的母线应套上有黄（A 相），绿（B 相），红（C 相），蓝（D 相）等颜色色带，双色线为保护地线（黄绿，也称 PE 线）。⑩配电箱上电具、仪表应牢固平正整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。（4）弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。（5）明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据配电箱内随机文件确定。(6)铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线坠和水平尺测量准...
