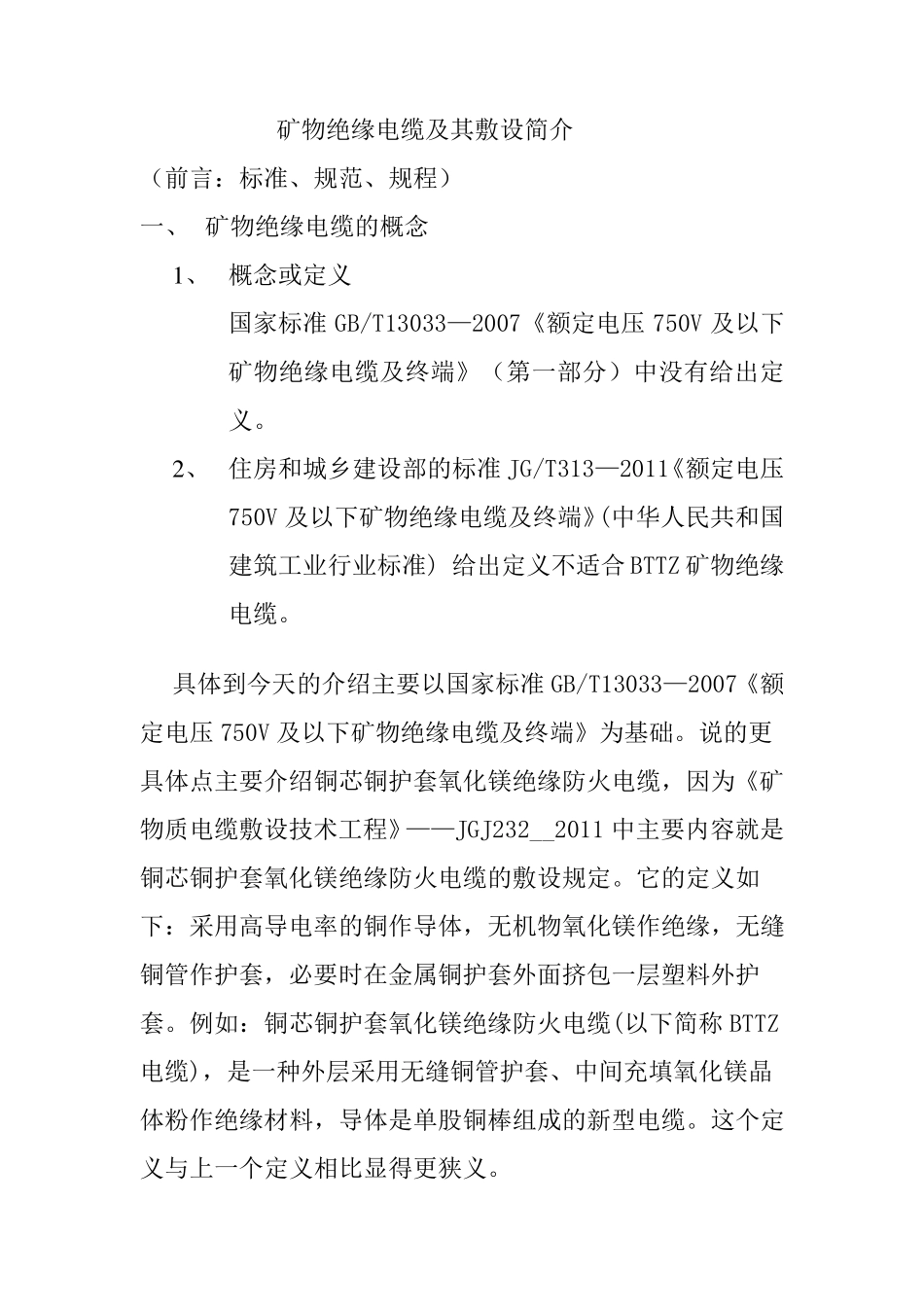

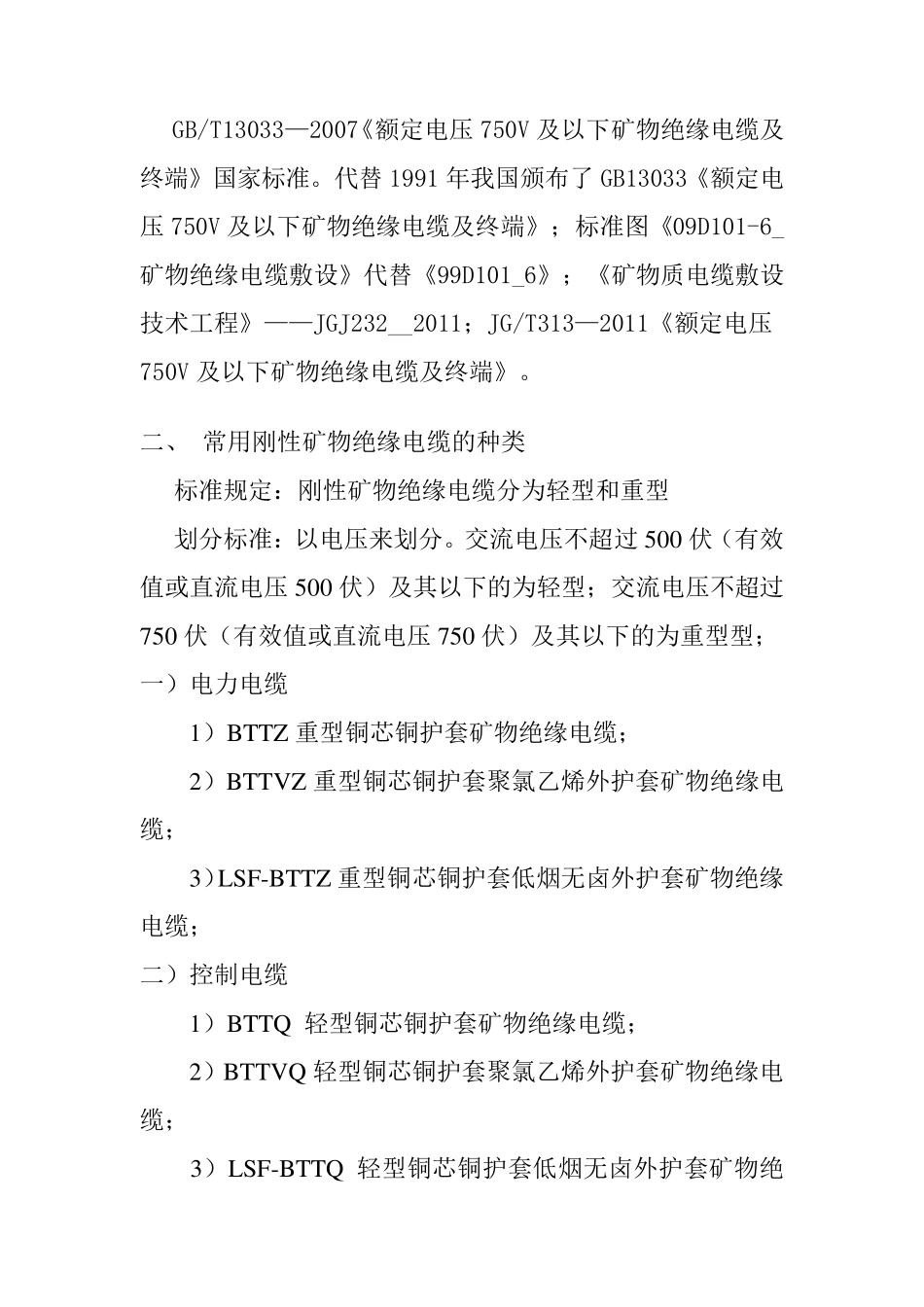

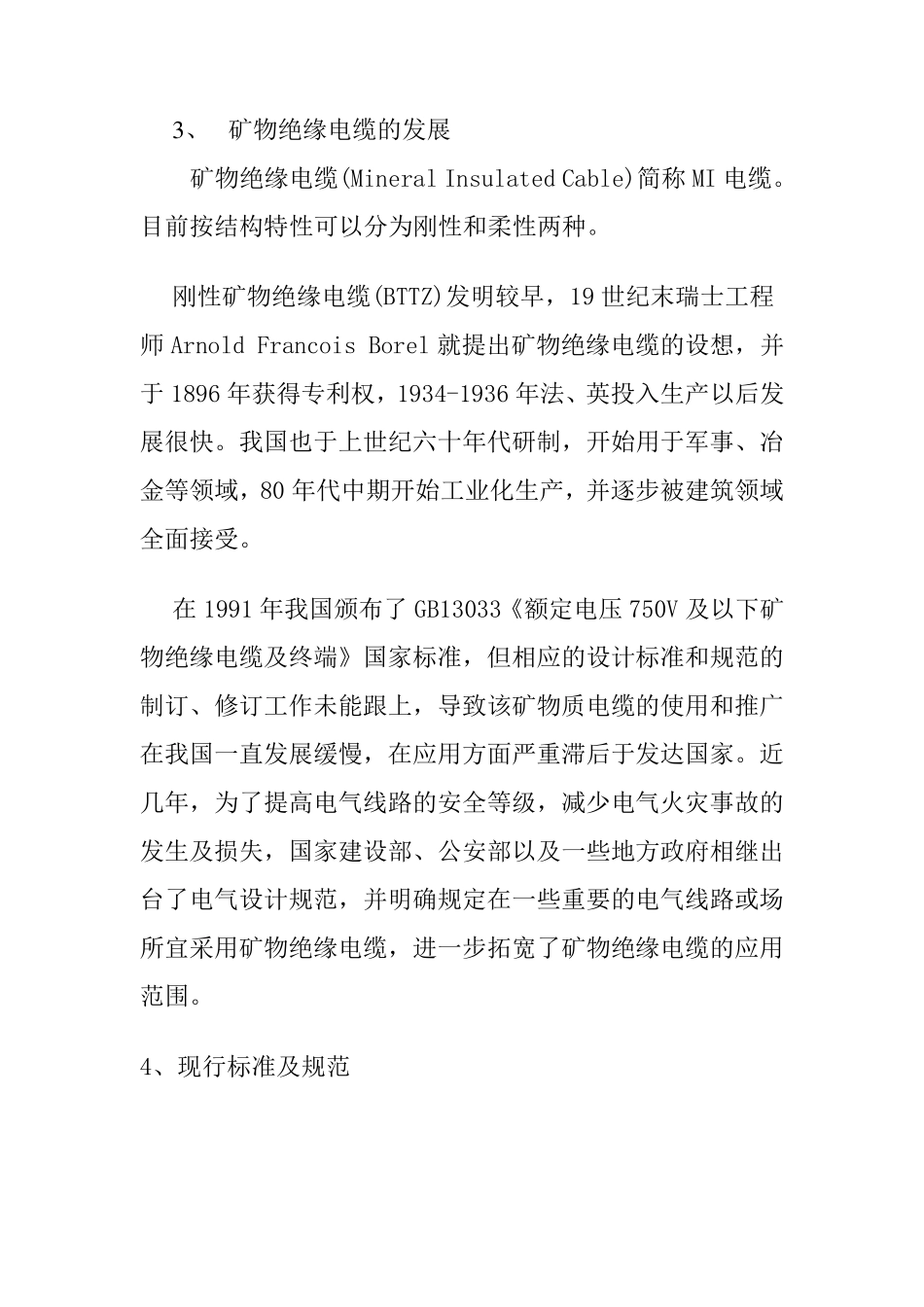

矿物绝缘电缆及其敷设简介 （前言：标准、规范、规程） 一、 矿物绝缘电缆的概念 1 、 概念或定义 国家标准GB/T13033—2007《额定电压 750V 及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。 2 、 住房和城乡建设部的标准JG/T313—2011《额定电压750V 及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合 BTTZ 矿物绝缘电缆。 具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压 750V 及以下矿物绝缘电缆及终端》为基础。说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011 中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称 BTTZ电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。这个定义与上一个定义相比显得更狭义。 3 、 矿物绝缘电缆的发展 矿物绝缘电缆(Mineral Insulated Cable)简称 MI 电缆。目前按结构特性可以分为刚性和柔性两种。 刚性矿物绝缘电缆(BTTZ)发明较早，19 世纪末瑞士工程师 Arnold Francois Borel 就提出矿物绝缘电缆的设想，并于 1896 年获得专利权，1934-1936 年法、英投入生产以后发展很快。我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80 年代中期开始工业化生产，并逐步被建筑领域全面接受。 在 1991 年我国颁布了 GB13033《额定电压 750V 及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继 出台 了电气设计规范，并明确 规定在一些重要 的电气线路或 场所 宜 采 用矿物绝缘电缆，进 一步拓 宽 了矿物绝缘电缆的应用范围 。 4、现 行 标准及规范 GB/T13033—2007《额定电压 750V 及以下矿物绝缘电缆及终端》国家标准。代替 1991 年我国颁布了 GB13033《额定电压 750V 及以下矿物绝缘电缆及终端》；标准图《09D101-6_矿物绝缘电缆敷设》代替《99D101_6》；《矿物质电缆敷...
