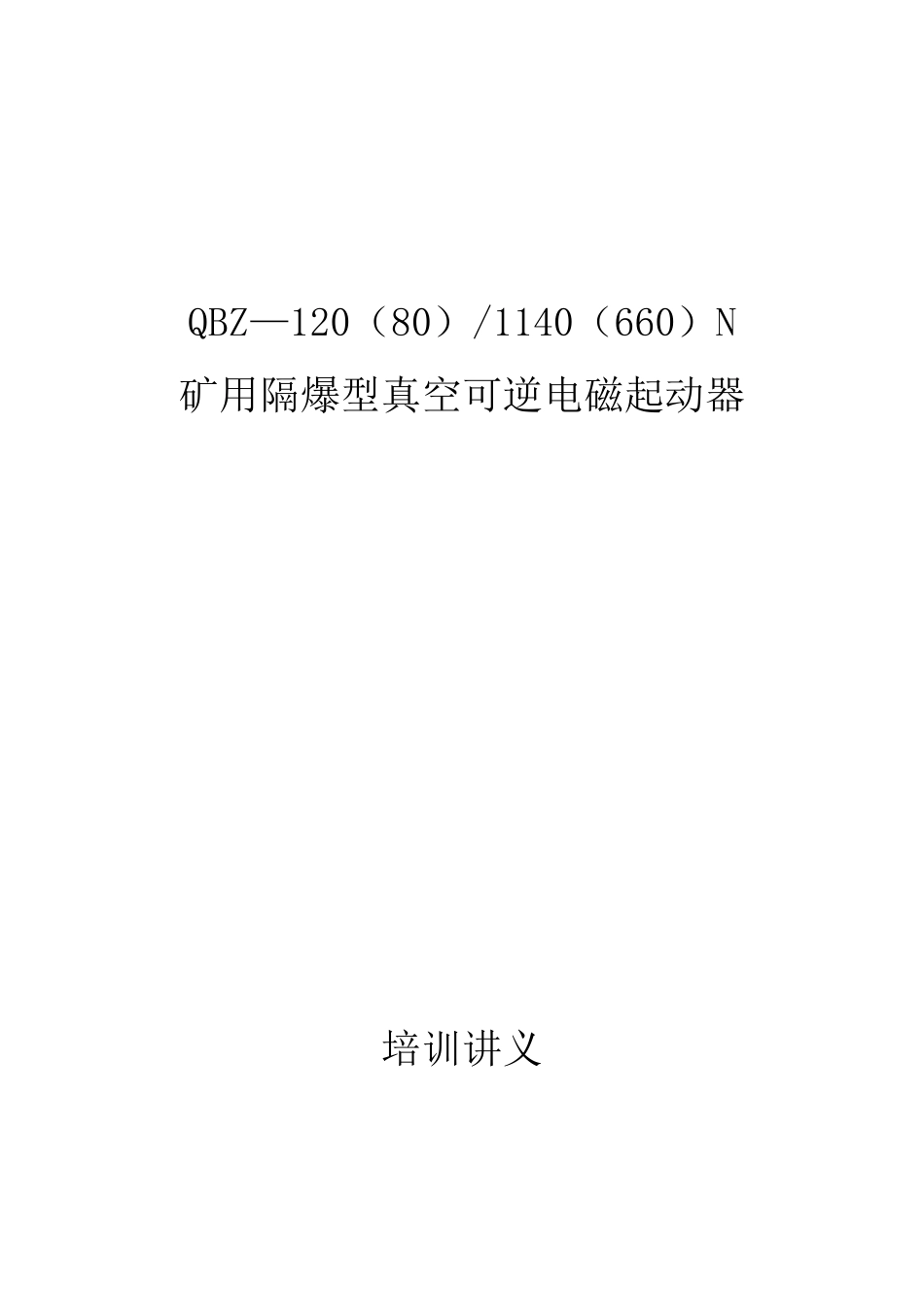

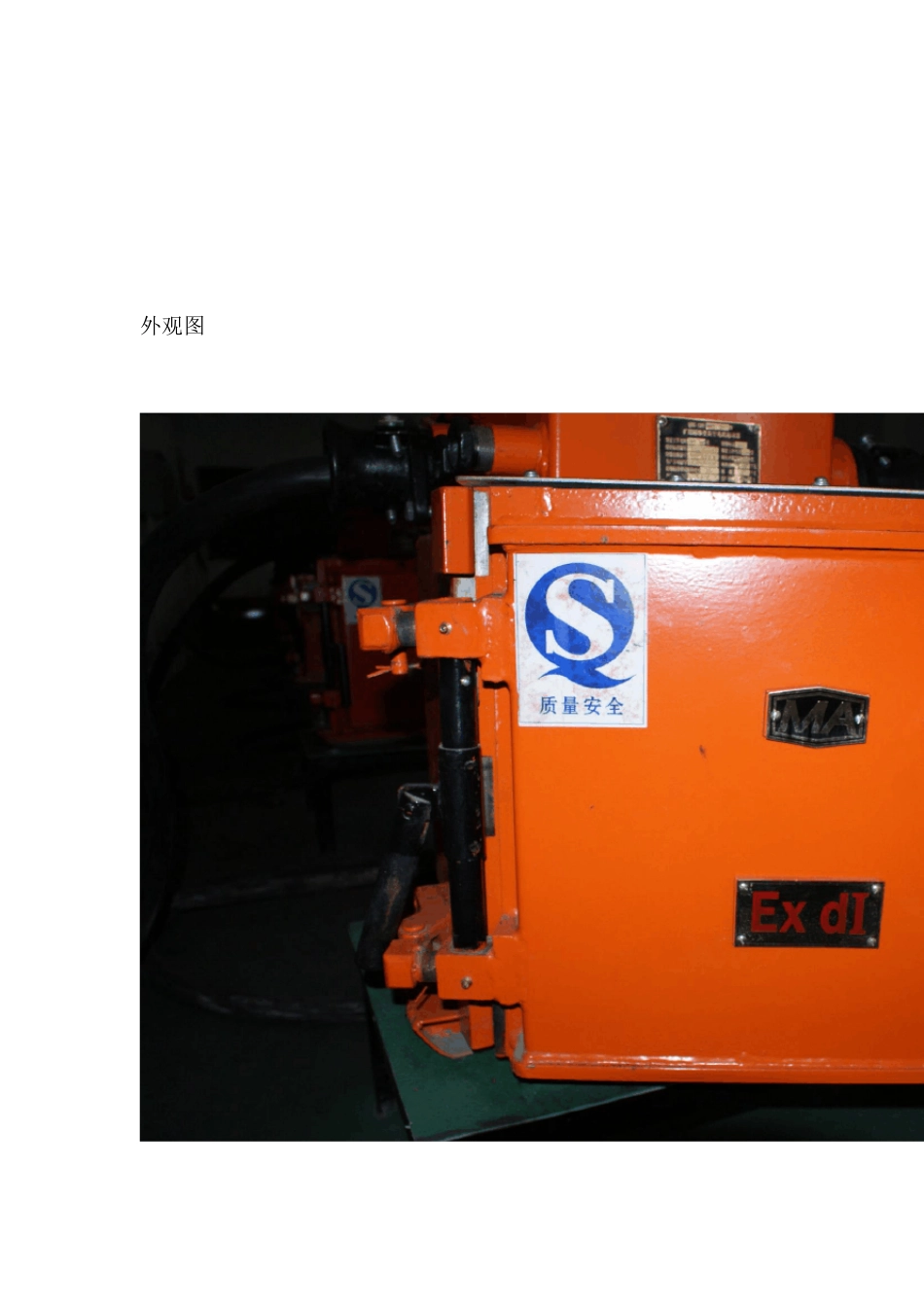

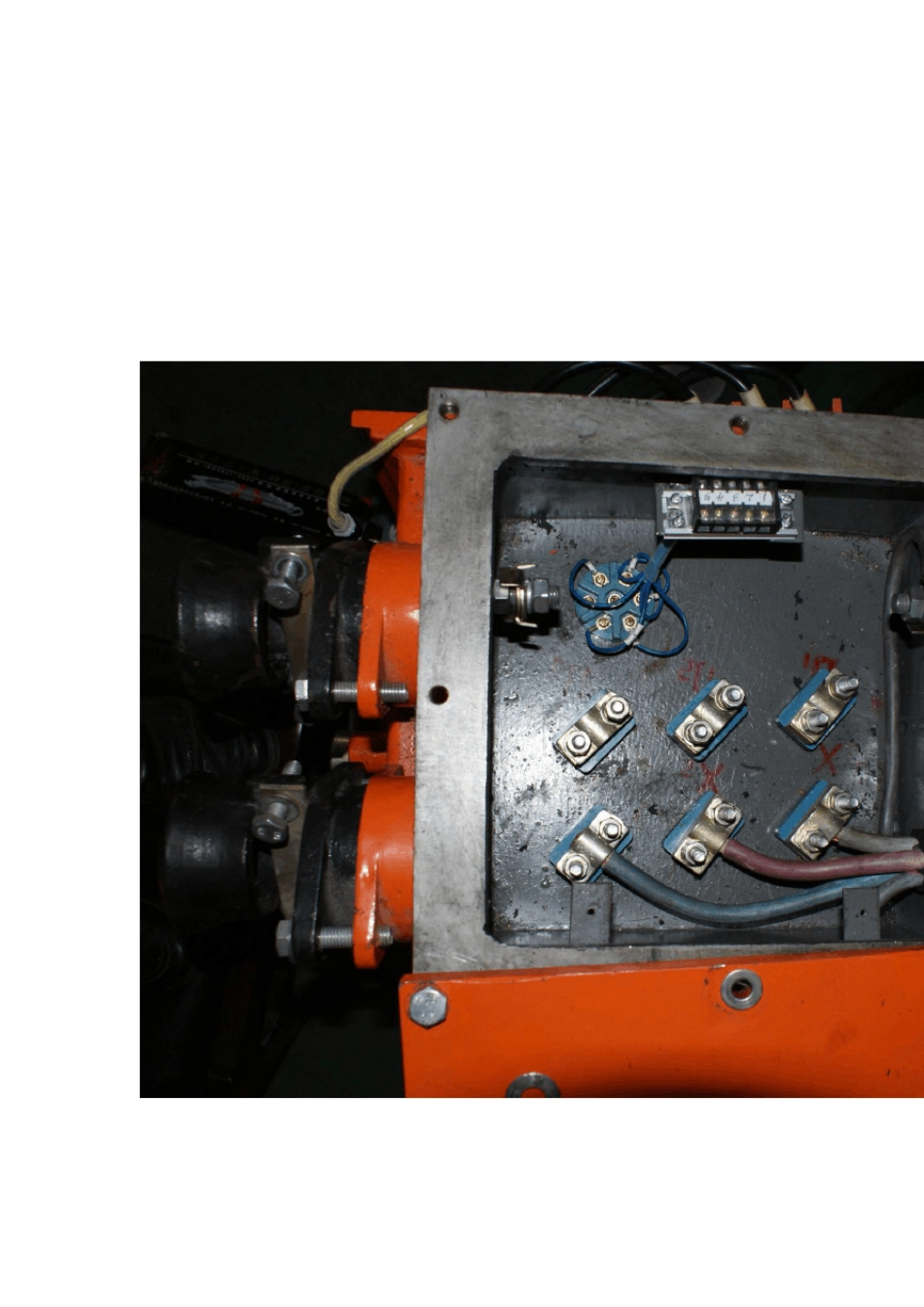

QBZ—120（80）/1140（660）N 矿用隔爆型真空可逆电磁起动器 培训讲义 外观图 一、主要结构和功能 1、起动器主要由隔爆外壳和本体两大部分组成，隔爆外壳由主腔、接线腔和隔爆盖子组成；本体主要由真空交流接触器、隔离换向开关、控制变压器、控制按钮、继电器、熔断器、阻容吸收装置、JDB 电动机综合保护器等组成。规格性能见主要元器件、易损件附表。 2、起动器的盖子与隔离开关的手柄互相联锁，必须用专用工具拧动联锁杆，才能将盖子打开。 3、起动器的额定电压整定、额定工作电流整定及漏电闭锁电阻整定都在本体的正面进行。 4、起动器具有机械联锁和电气联锁，从而保证两台接触器不能同时闭合。 二、QBZ 元件 1、隔离换向开关 型号：GHK－200/1140 代号：QS 电路图： 隔离换向开关安装在芯体背面 进线：接进线接电柱的三条主电缆； 出线：①三条主电缆接真空接触器的进线端； ②三条主电缆上任取两相，接控制变压器的一次侧。 作用：改变电源的相序，调节电动机的正反转。 注意：在带电状态下，严禁换向操作。 2、真空接触器（2 个） 型号：CKJ－160/1.14 备注：36V 操作电压 代号：FWKM、RKM 电路图： 真空接触器安装在芯体正面上侧 KM 1 进线：接隔离换向开关的三条主电缆； 出线：接JDB 综合保护器的三条主电缆 线圈：串联继电器的常开触头与控制变压器的二次侧36V 电源 作用：起动完成后，真空接触器吸合，接通主回路 注意：线圈的电源线必须接牢，防止因虚接而出现的“打枪”现象。 3、控制变压器 型号：660、1140/36 代号：TC 电路图：（略） 电源变压器安装在芯体背面； 进线：在隔离换向开关的出线端任取两相接变压器一次侧； 出线：（1）作为真空接触器接触器线圈的电源； （2）给JDB 综合保护器供电 作用：给真空接触器线圈、JDB 综合保护器供电 4、熔断器 型号：RL1－15 备注：熔芯 2A 代号：FU 电路图： 熔断器在芯体的正面左侧部位， 串联在控制变压器一次侧一端的进线上 作用：对控制变压器进行保护。 注意：一旦熔断器芯烧断，整个系统无法工作。 5、电动机综合保护器 FU1 3A 型号：JDB-120A 备注：120N 代号：ZB 作用：具有过载反时限、断相（包括相不平衡）、漏电闭锁及短路保护等功能。设有模拟各种故障开关，以检验保护器的动作功能是否完好。 注意：综合保护器的 9 脚必须可靠接地，以保证保护器正常工作。 6、中间继电器（2 个） 型号：JZ7-44...
