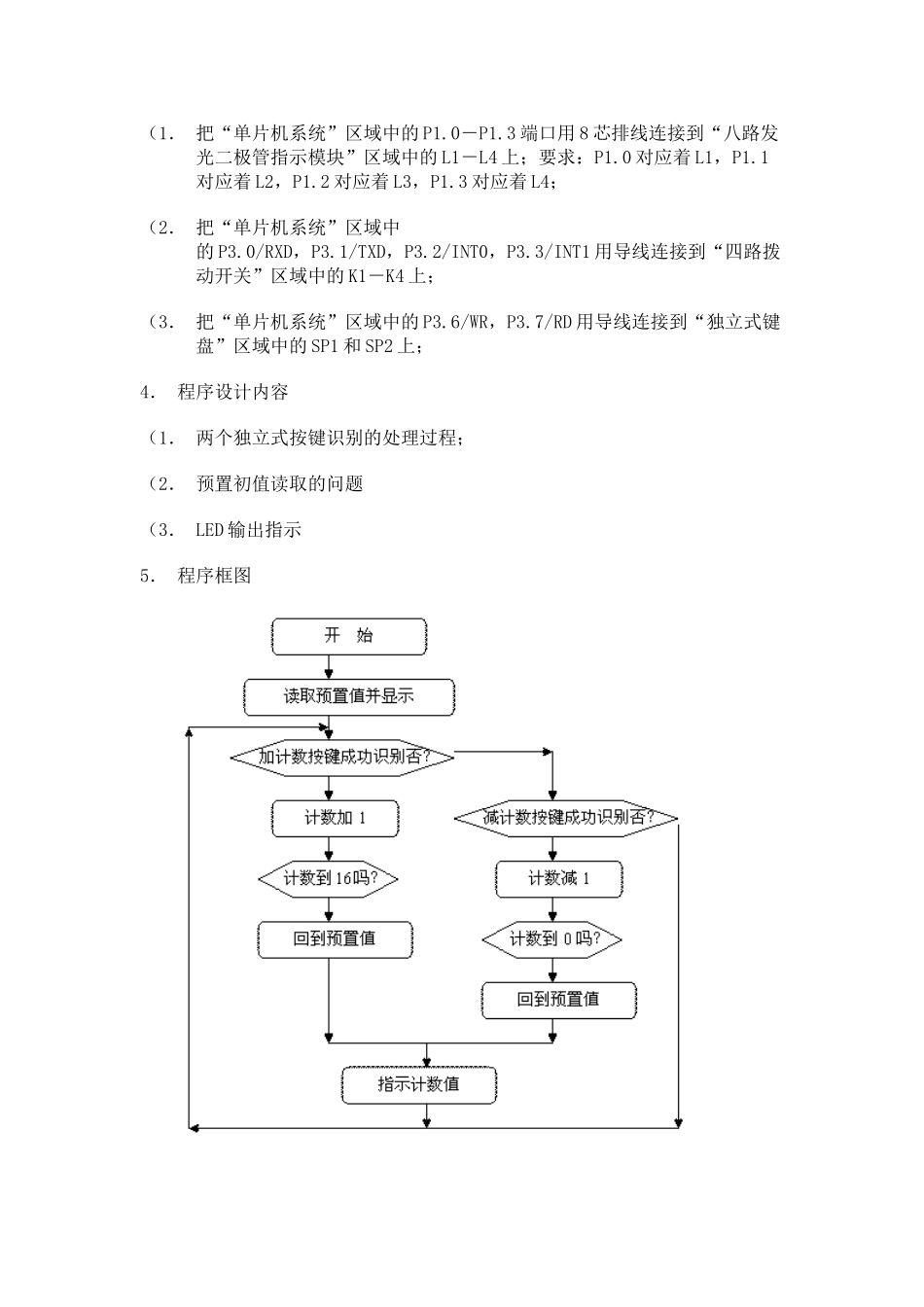

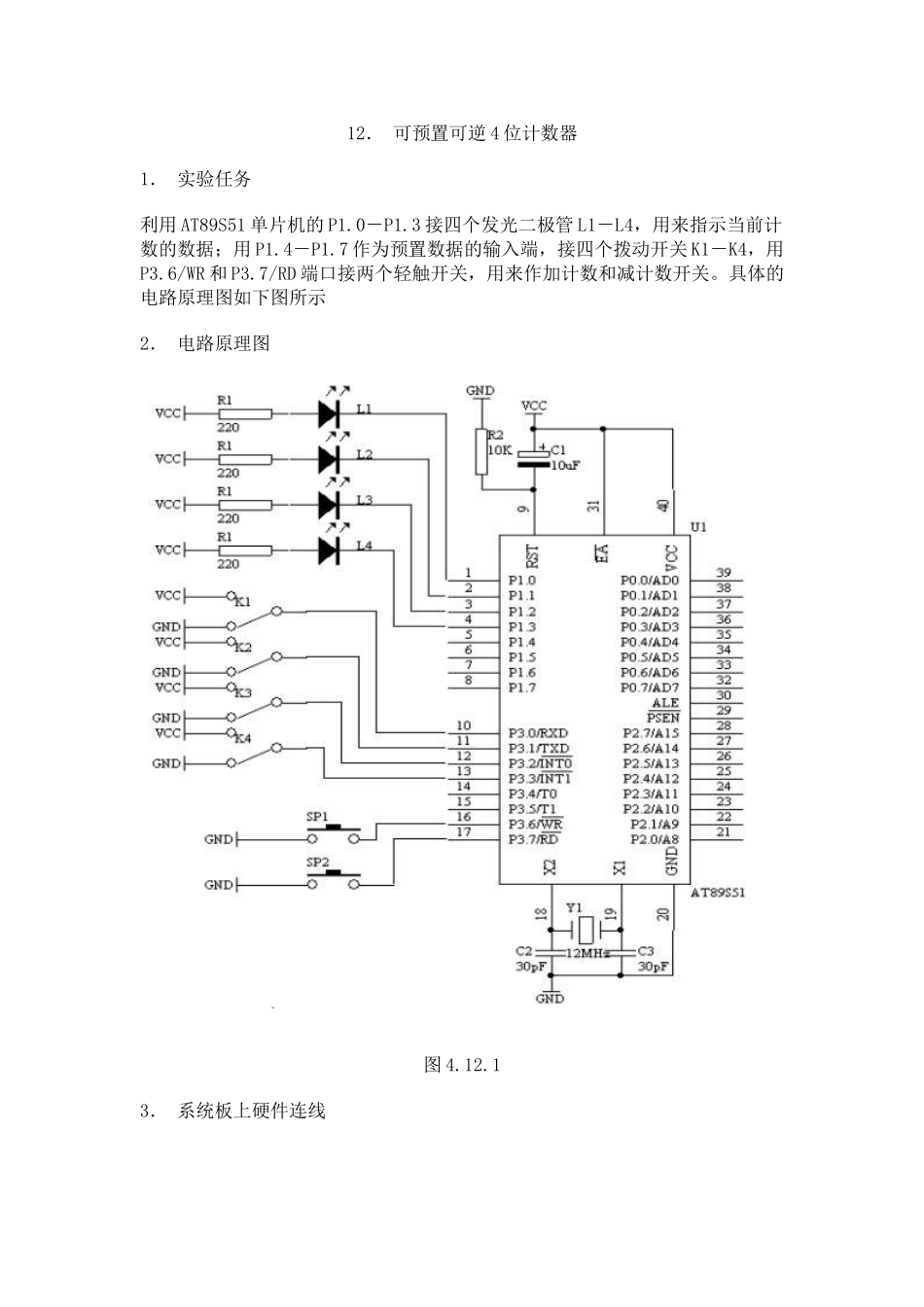

12． 可预置可逆 4 位计数器 1． 实验任务 利用 AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4，用来指示当前计数的数据；用 P1.4－P1.7 作为预置数据的输入端，接四个拨动开关 K1－K4，用P3.6/WR 和 P3.7/RD 端口接两个轻触开关，用来作加计数和减计数开关。具体的电路原理图如下图所示 2． 电路原理图 图 4.12.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P1.0－P1.3 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的 L1－L4 上；要求：P1.0 对应着 L1，P1.1对应着 L2，P1.2 对应着 L3，P1.3 对应着 L4； （2． 把“单片机系统”区域中的 P3.0/RXD，P3.1/TXD，P3.2/INT0，P3.3/INT1 用导线连接到“四路拨动开关”区域中的 K1－K4 上； （3． 把“单片机系统”区域中的 P3.6/WR，P3.7/RD 用导线连接到“独立式键盘”区域中的 SP1 和 SP2 上； 4． 程序设计内容 （1． 两个独立式按键识别的处理过程； （2． 预置初值读取的问题 （3． LED 输出指示 5． 程序框图 图 4.12.2 6． 汇编源程序COUNT EQU 30HORG 00HSTART: MOV A,P3ANL A,#0FHMOV COUNT,AMOV P1,ASK2: JB P3.6,SK1LCALL DELY10MSJB P3.6,SK1INC COUNTMOV A,COUNTCJNE A,#16,NEXTMOV A,P3ANL A,#0FHMOV COUNT,ANEXT: MOV P1,AWAIT: JNB P3.6,WAITLJMP SK2SK1: JB P3.7,SK2LCALL DELY10MSJB P3.7,SK2DEC COUNTMOV A,COUNTCJNE A,#0FFH,NEXMOV A,P3ANL A,#0FHMOV COUNT,ANEX: MOV P1,AWAIT2: JNB P3.7,WAIT2LJMP SK2DELY10MS: MOV R6,#20MOV R7,#248D1: DJNZ R7,$DJNZ R6,D1RETEND7． C 语言源程序#include unsigned char curcount;void delay10ms(void){unsigned char i,j;for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){curcount=P3 & 0x0f;P1=~curcount;while(1){if(P3_6==0){delay10ms();if(P3_6==0){if(curcount>=15){curcount=15;}else{curcount++;}P1=~curcount;while(P3_6==0);}}if(P3_7==0){delay10ms();if(P3_7==0){if(curcount<=0){curcount=0;}else{curcount--;}P1=~curcount;while(P3_7==0);}}}}
