码垛机操作培训手册

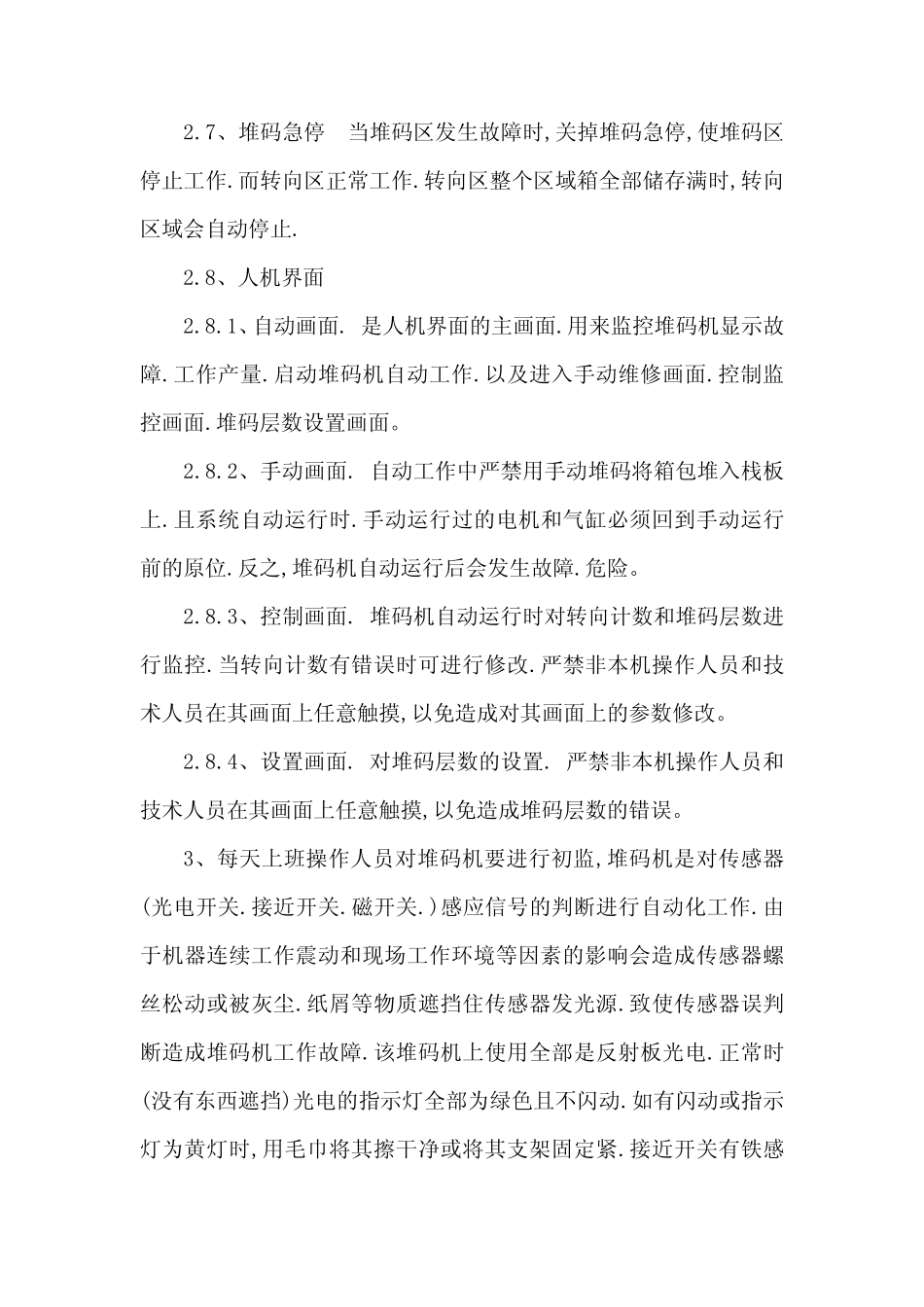

M H-DM -1600 系列 高位码垛机 操作培训手册 永 创 包 装 杭州永创机械有限公司 HANGZHOU YOUNGSUN MACHINERY CO.,LTD. MH-DM-1600 码垛机操作培训手册 一、码垛机操作规程 1、开机前首先检查减压阀的气压（气压必须大于 5 公斤），给减压阀油雾器中加容器体积三分之二机油，然后给堆码机各个气缸导杆进行加油（必须每天加一次），然后打开电器箱内电源开关（电源是380 伏三相电，注意安全），再到堆码机控制操作面板上按复位按扭约 6 秒中。对堆码机进行系统复位，当堆码机的升降板链下降回到原位后，按启动开关开机。 2、 控制面板是对堆码机进行自动运行和转向计数,堆码层数,故障显示用.控制面板上有四个按扭和一个人机界面. 2.1、启动按扭. 是对堆码机进行自动启动,转向区停止和堆码区停止故障再启动的开关. 2.2、停止按扭.是停止堆码机整机的开关 2.3、复位按扭.当堆码机自动运行发生停机故障时,是用来故障复位的(按下即可松手).当要进行对堆码机进行系统复位时,按下复位按扭持续约 6 秒钟,将使堆码机整个系统复位. 2.4、急停按扭. 当机器运行出现紧急情况时.按下将堆码机全部停止. 2.5、进箱急停. 关掉进箱急停可使进箱滚道全部停止 2.6、转向急停. 当转向区.推排理箱.排储存区.层储存区及进箱处出现故障时,关掉转向急停可使其全部停止.而停止堆码区的正常工作. 2.7、堆码急停 当堆码区发生故障时,关掉堆码急停,使堆码区停止工作.而转向区正常工作.转向区整个区域箱全部储存满时,转向区域会自动停止. 2.8、人机界面 2.8.1、自动画面. 是人机界面的主画面.用来监控堆码机显示故障.工作产量.启动堆码机自动工作.以及进入手动维修画面.控制监控画面.堆码层数设置画面。 2.8.2、手动画面. 自动工作中严禁用手动堆码将箱包堆入栈板上.且系统自动运行时.手动运行过的电机和气缸必须回到手动运行前的原位.反之,堆码机自动运行后会发生故障.危险。 2.8.3、控制画面. 堆码机自动运行时对转向计数和堆码层数进行监控.当转向计数有错误时可进行修改.严禁非本机操作人员和技术人员在其画面上任意触摸,以免造成对其画面上的参数修改。 2.8.4、设置画面. 对堆码层数的设置. 严禁非本机操作人员和技术人员在其画面上任意触摸,以免造成堆码层数的错误。 3、每天上班操作人员对堆码机要进行初监,堆码机是对传感器(光电开关.接近开关.磁开关.)感应信号的判断进行自动化工作.由于机器连续工作震动和现场工作...
