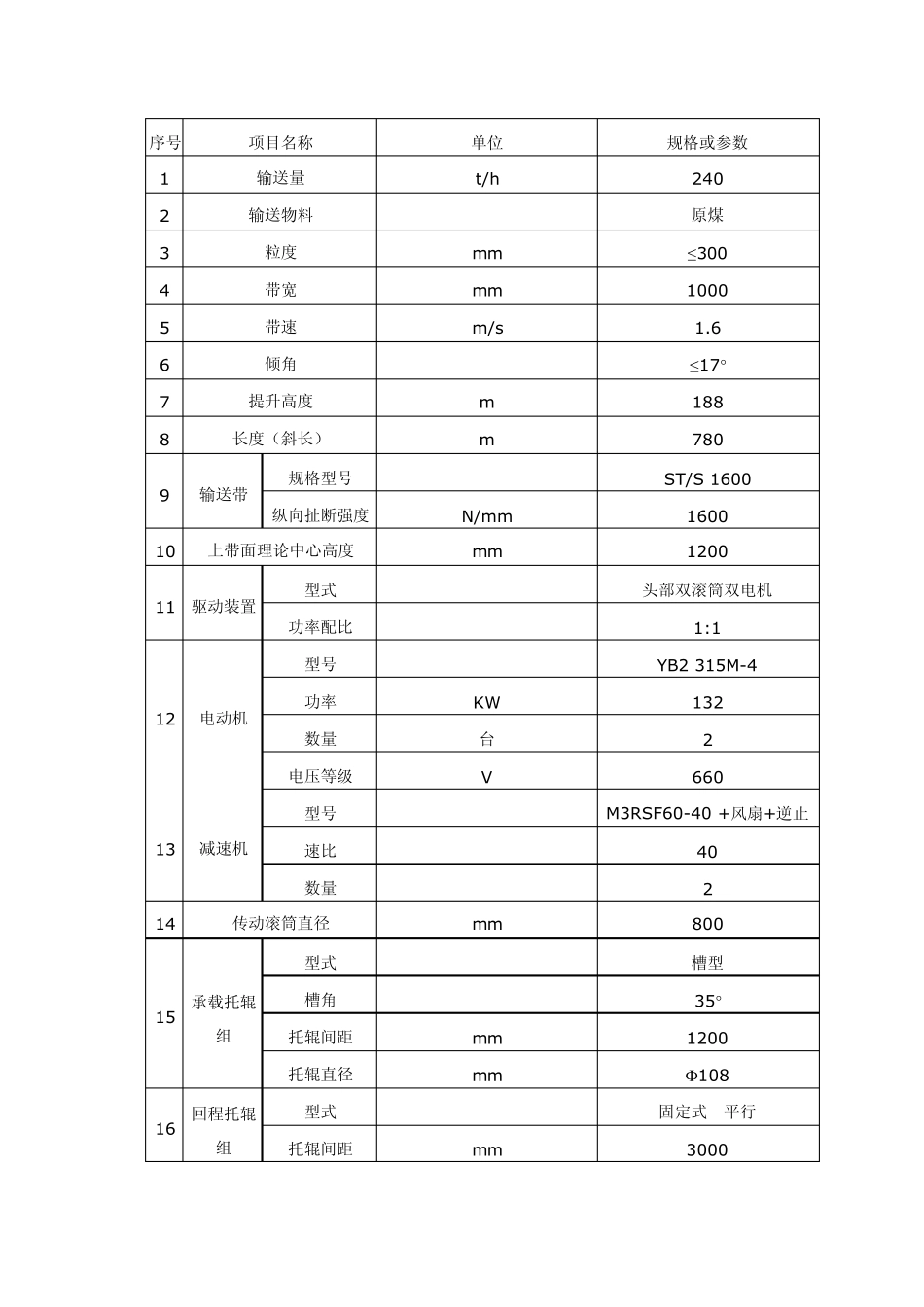

序号 项目名称 单位 规格或参数 1 输送量 t/h 240 2 输送物料 原煤 3 粒度 mm ≤300 4 带宽 mm 1000 5 带速 m/s 1.6 6 倾角 ≤17° 7 提升高度 m 188 8 长度（斜长） m 780 9 输送带 规格型号 ST/S 1600 纵向扯断强度 N/mm 1600 10 上带面理论中心高度 mm 1200 11 驱动装置 型式 头部双滚筒双电机 功率配比 1:1 12 电动机 型号 YB2 315M-4 功率 KW 132 数量 台 2 电压等级 V 660 13 减速机 型号 M3RSF60-40 +风扇+逆止 速比 40 数量 2 14 传动滚筒直径 mm 800 15 承载托辊组 型式 槽型 槽角 35° 托辊间距 mm 1200 托辊直径 mm Ф 108 16 回程托辊组 型式 固定式 平行 托辊间距 mm 3000 托辊直径 mm Ф108 17 高速轴液力耦合器 YOXⅡz500（带制动轮） 18 低速轴ZL 型弹性棒销联轴器 ZL-12 19 液压自动张紧装置 ZL-01-120 21 制动器 型号规格 YWZB5-400/121 数量 套 2 二：方案配置说明 1驱动装置 1.1电动机 采用防爆型异步电动机，型号 YB2 315M-4，电压等级660V。采用佳木斯电机厂产品，数量两套，该电机质量好，性能高，能很好满足井下使用条件。 1.2减速器 减速器采用德国 SEW 产硬齿面垂直轴减速器，以保证连续运转的可靠性。 SEW 产品适合本皮带机功率的型号共两种，一种为紧凑型垂直轴减速器，型号MC3RLSF09-40，一种为一般型垂直轴减速器，型号 M3RSF60-40，经过咨询 SEW 公司，使用性能 M3RSF60要好一些，而且价格比 MC3RLSF09便宜，最终选定减速器为M3RSF60-40，带风扇冷却，带逆止器，结构紧凑，使用性能稳定，自带逆止器可以满足皮带机对逆止力矩的要求。 1.3制动器 带式输送机采用液压推杆制动器，型号为 YWZB5-400/121，该型号制动器性能安全可靠，制动平稳，动作频率高等特点，满足煤矿井下的使用要求。电压660V。其他具体使用要求满足投标书要求。 1.4联轴器 1.4.1高速轴联轴器 因本机采用变频系统，原液力偶合器的功能变频器完全能实现，所以减速器和电机之间不再加设液力偶合器，而采用蛇簧联轴器直接连接，型号6080T，传递扭矩2050N.M。 蛇簧联轴器具有以下特点： 1、以蛇形弹簧为弹性元件，在具备了较强弹性的同时，极大地提高了蛇簧联轴器传递扭矩，广泛应用于重型机械及通用机械场合； 2、允许转速较高，在轴向、径向和角向具有良好的补偿能力； 3.传递效率高,启动安全...
