刮板输送机大修工序及质量标准VIP专享

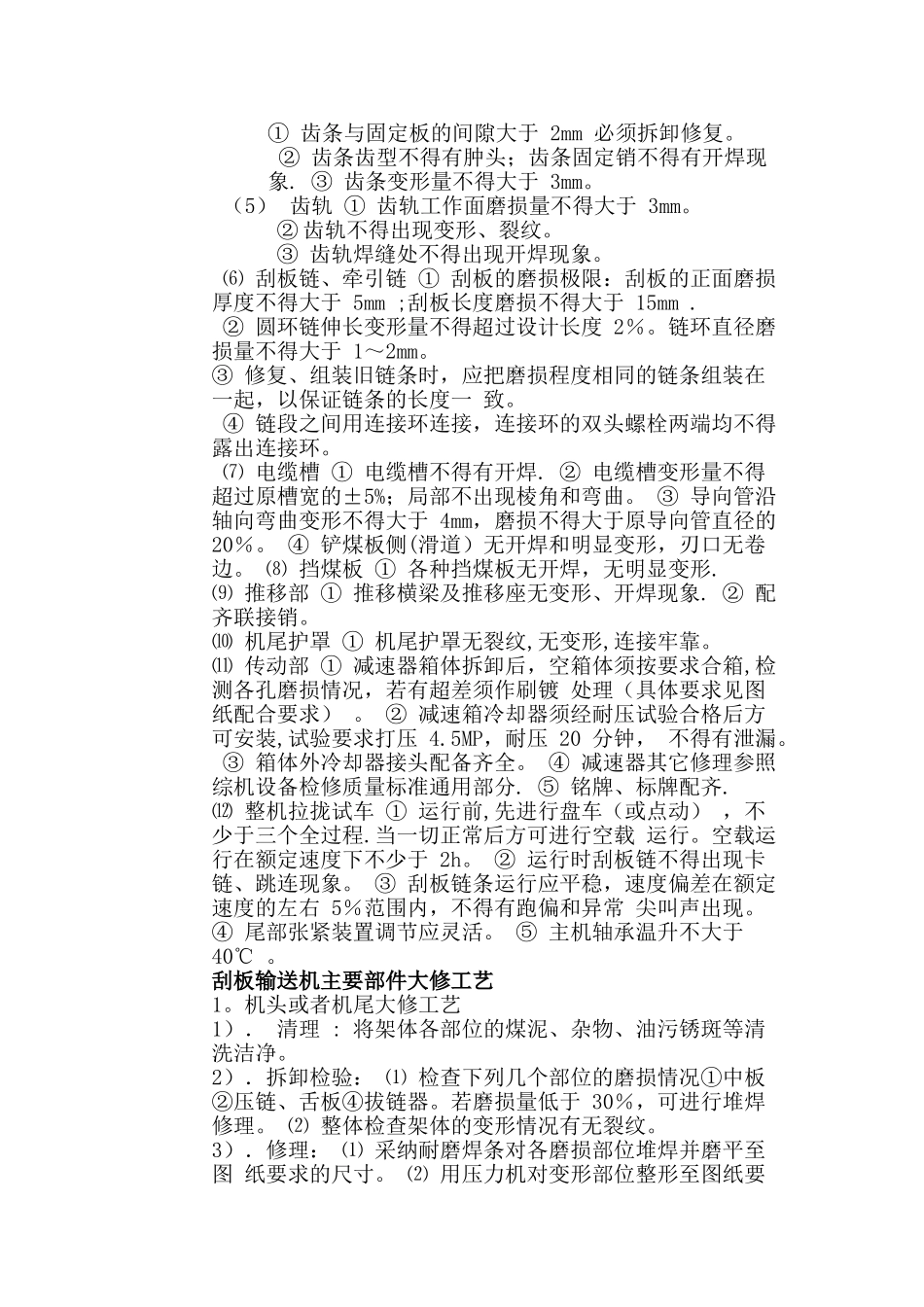

刮板输送机大修质量标准一般技术要求1 机头、机尾 ① 机头、机尾、过渡槽、不得有开焊.机架两侧对中板的垂直度允差不得大于 2mm。 ② 机头架、机尾架与过渡槽的连接要严密，上下、左右交错不得大于 3mm. ③ 压链器连接牢固，磨损不得超过 6mm。超过时可用电焊方法修复。 ④ 机头、机尾链轮内花键磨损参照综机设备检修质量标准通用部分. ⑤ 机头、 机尾舌板与中板连接处不得有高差， 有高差时需实行补焊的方式补焊耐磨层。 ⑥ 机头、机尾架装配要求在所有螺栓的螺纹部位涂少量锂基润滑脂. 2 链轮、护板、分链器① 链轮齿面应无裂纹或严重磨损，链轮承托水平圆环链的平面的最大磨损不得超过 10mm (可用水平圆环链置于链轮上,检查圆环链上表面与轮毂的距离）. ② 链轮组件按要求更换轴承、密封件. ③ 链轮花键修理参照综机设备检修质量标准通用部分。 ④ 链轮与机架两侧间隙应符合设计要求，一般不大于 5mm。链轮不得有轴向窜动。 ⑤ 护板、分链器无变形，运转时无卡碰现象。抱轴板不得有裂纹，最大磨损不得超过 原厚度的 20%. ⑥ 链轮运转灵活、无卡阻；润滑无泄漏。3 中部槽 ① 中板厚度不得小于原板厚度的 2/3.底板厚度不得低于原板厚度的 2/3。 ②齿条固定板厚度的磨损不得超过其原厚度的 1/4。 齿轨磨损需用耐磨焊条进行补焊， 并打磨平整,齿轨链无卡阻现象。槽帮上下边缘宽度磨损不得大于 5mm。 ③ 开天窗中部槽:中板搭接板磨损不得超过原厚度的 30％ ； ④ 中部槽中板变形不得大于 4mm;中板焊缝不得磨透；如露焊缝，应重焊。 ⑤ 中部槽搭接部分不得有卷边。中部槽与过渡槽的连接，上下错口不得超过 4mm. ⑥ 溜槽连接头不得开焊、断裂。连接孔磨损不大于原设计的 10%。连接端头:断损 1/2 以上不得使用； ⑦ 拉移耳板变形量不得超过 20mm； ⑧ 中部槽间的水平方向与垂直方向错口量不得大于 3mm. ⑨ 中部槽拉移装置：拉移座销孔不得有煤泥、堵孔现象。 ⑷ 齿条① 齿条与固定板的间隙大于 2mm 必须拆卸修复。 ② 齿条齿型不得有肿头；齿条固定销不得有开焊现象. ③ 齿条变形量不得大于 3mm。（5） 齿轨 ① 齿轨工作面磨损量不得大于 3mm。 ② 齿轨不得出现变形、裂纹。 ③ 齿轨焊缝处不得出现开焊现象。 ⑹ 刮板链、牵引链 ① 刮板的磨损极限：刮板的正面磨损厚度不得大于 5mm ;刮板长度磨损不得大于 15mm . ② 圆环链伸长变形量不得超过设计长...
