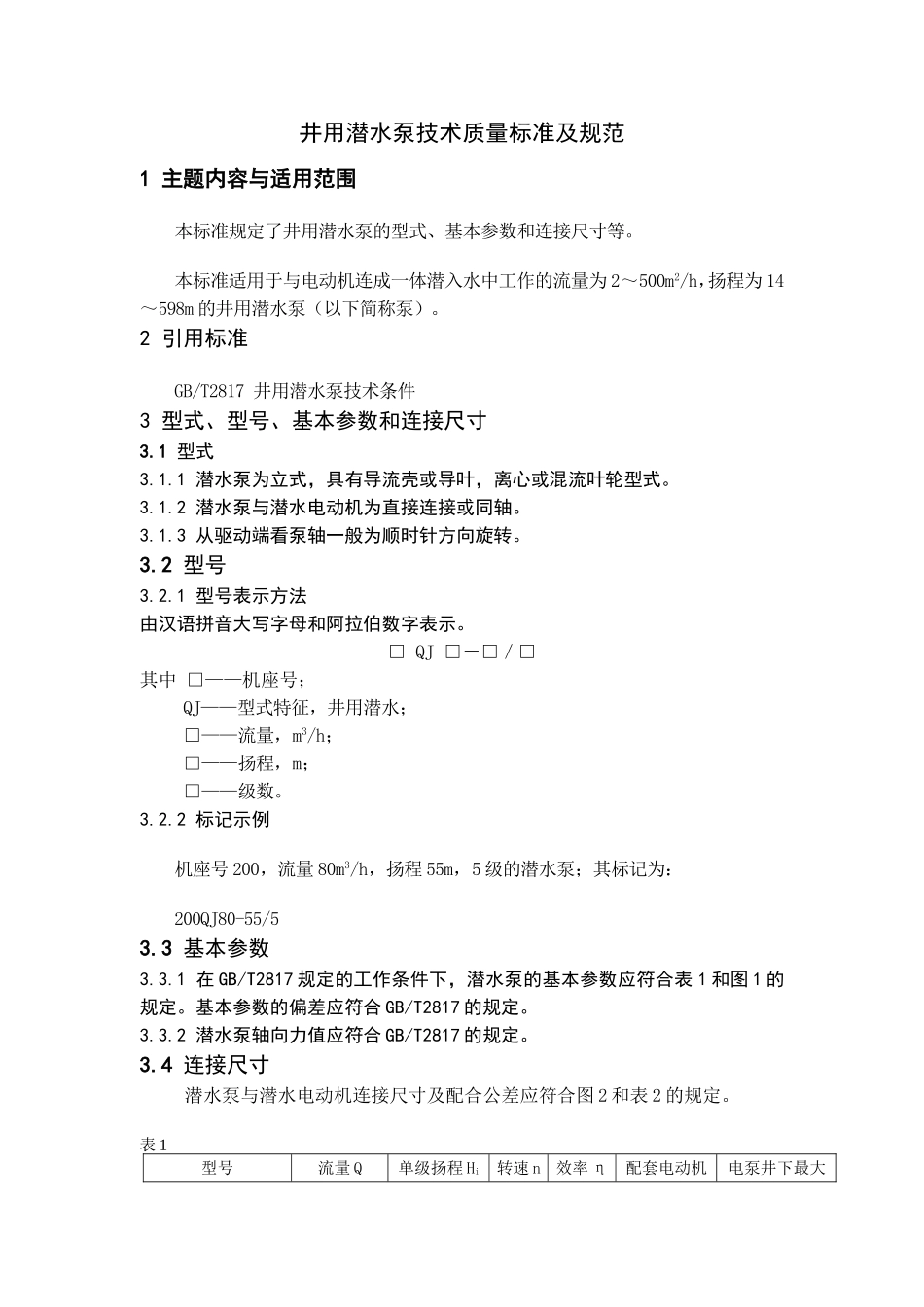

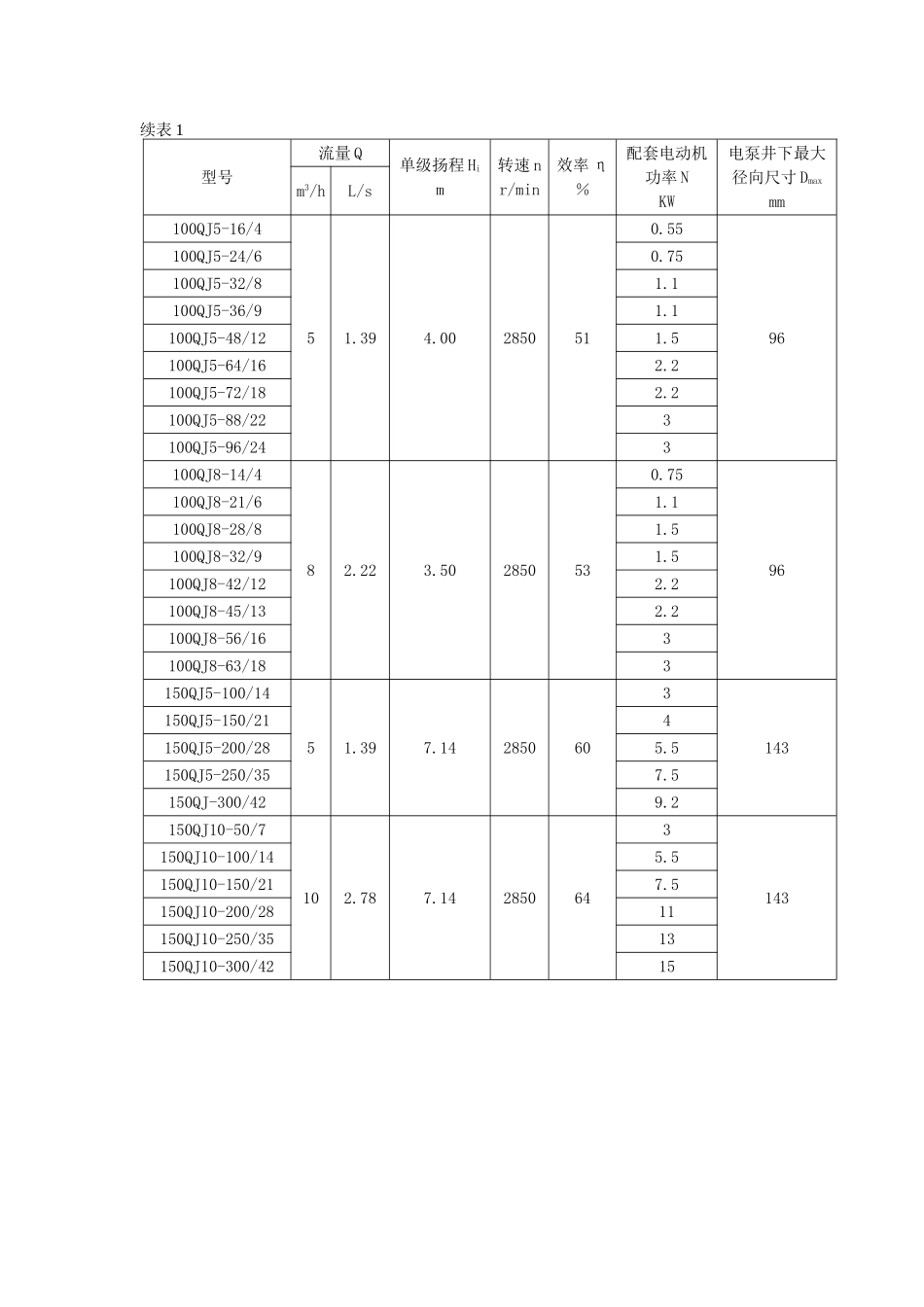

井用潜水泵技术质量标准及规范 1 主题内容与适用范围本标准规定了井用潜水泵的型式、基本参数和连接尺寸等。本标准适用于与电动机连成一体潜入水中工作的流量为 2～500m2/h，扬程为 14～598m 的井用潜水泵（以下简称泵）。2 引用标准GB/T2817 井用潜水泵技术条件3 型式、型号、基本参数和连接尺寸3.1 型式3.1.1 潜水泵为立式，具有导流壳或导叶，离心或混流叶轮型式。3.1.2 潜水泵与潜水电动机为直接连接或同轴。3.1.3 从驱动端看泵轴一般为顺时针方向旋转。3.2 型号3.2.1 型号表示方法由汉语拼音大写字母和阿拉伯数字表示。□ QJ □－□／□其中 □——机座号；QJ——型式特征，井用潜水；□——流量，m3/h；□——扬程，m；□——级数。3.2.2 标记示例机座号 200，流量 80m3/h，扬程 55m，5 级的潜水泵；其标记为：200QJ80-55/53.3 基本参数3.3.1 在 GB/T2817 规定的工作条件下，潜水泵的基本参数应符合表 1 和图 1 的规定。基本参数的偏差应符合 GB/T2817 的规定。3.3.2 潜水泵轴向力值应符合 GB/T2817 的规定。 3.4 连接尺寸潜水泵与潜水电动机连接尺寸及配合公差应符合图 2 和表 2 的规定。 表 1型号流量 Q单级扬程 Hi转速 n效率 η配套电动机电泵井下最大mr/min％功率 NKW径向尺寸 Dmaxmmm3/hL/s12345678100QJ2-40/820.565.002850440.5596100QJ2-50/100.75100QJ2-70/141.1100QJ2-75/151.1100QJ2-80/161.1100QJ2-100/201.5100QJS-110/221.5100QJ2-140/281.5100QJ-150/302.2100QJ-160/322.2100QJ2-190/382.2100QJ2-200/403100QJ3.2-27/63.20.894.502850480.5596100QJ3.2-36/80.75100QJ3.2-54/121.1100QJ3.2-68/151.5100QJ3.2-72/161.5100QJ3.2-99/222.2100QJ3.2-108/242.2100QJ3.2-135/303100QJ3.2-144/323 续表 1型号流量 Q单级扬程 Him转速 nr/min效率 η％配套电动机功率 NKW电泵井下最大径向尺寸 Dmaxmmm3/hL/s100QJ5-16/451.394.002850510.5596100QJ5-24/60.75100QJ5-32/81.1100QJ5-36/91.1100QJ5-48/121.5100QJ5-64/162.2100QJ5-72/182.2100QJ5-88/223100QJ5-96/243100QJ8-14/482.223.502850530.7596100QJ8-21/61.1100QJ8-28/81.5100QJ8-32/91.5100QJ8-42/122.2100QJ8-45/132.2100QJ8-56/163100QJ8-63/183150QJ5-100/1451.397.142850603143150QJ5-150/214150QJ5-200/285.5150QJ5-250/357.5150QJ-300/429.2150QJ10-50/7102.787.142850643143150QJ10-100/145.5150QJ10-150/217.5...
