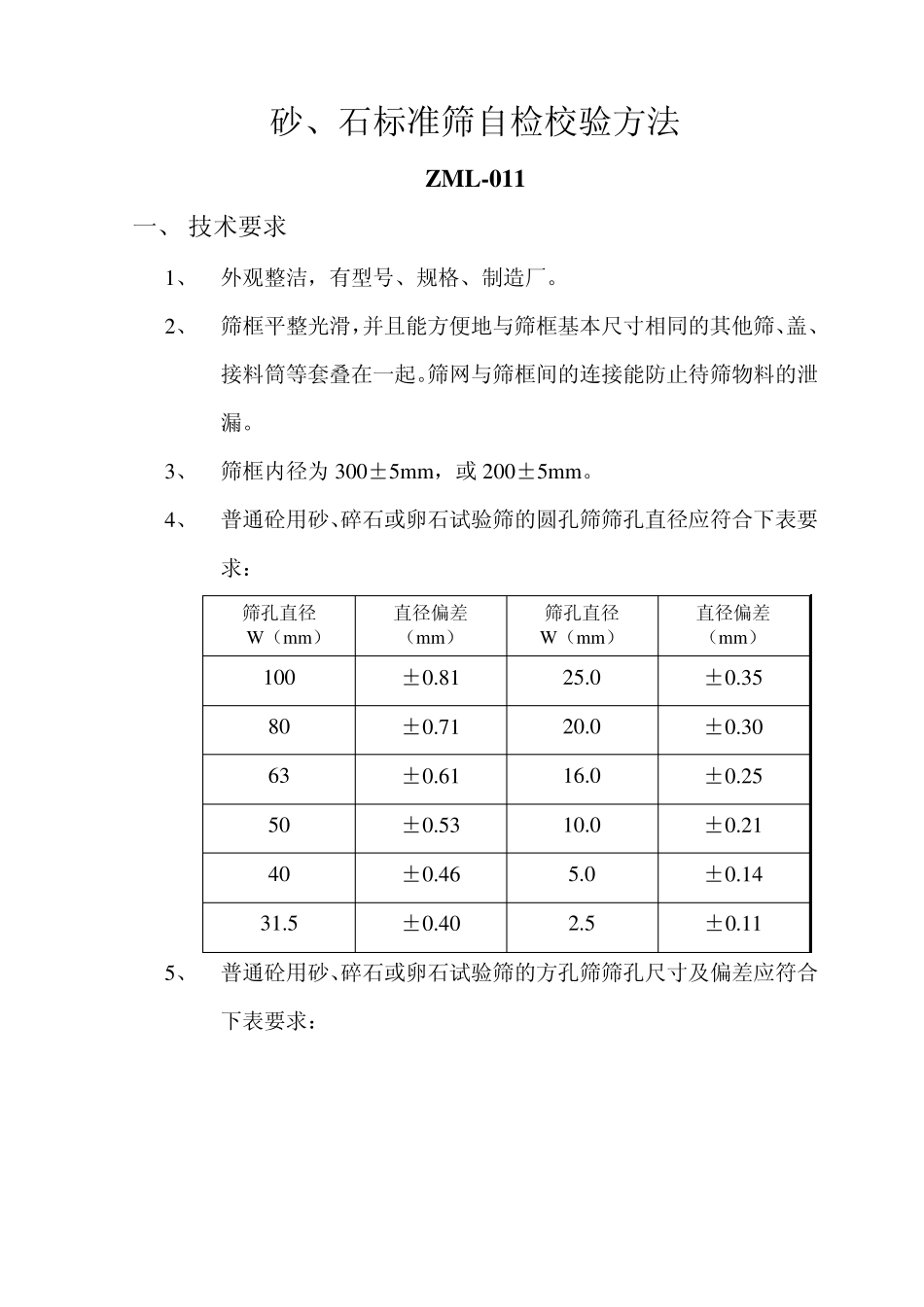

砂石标准筛自检校验方法

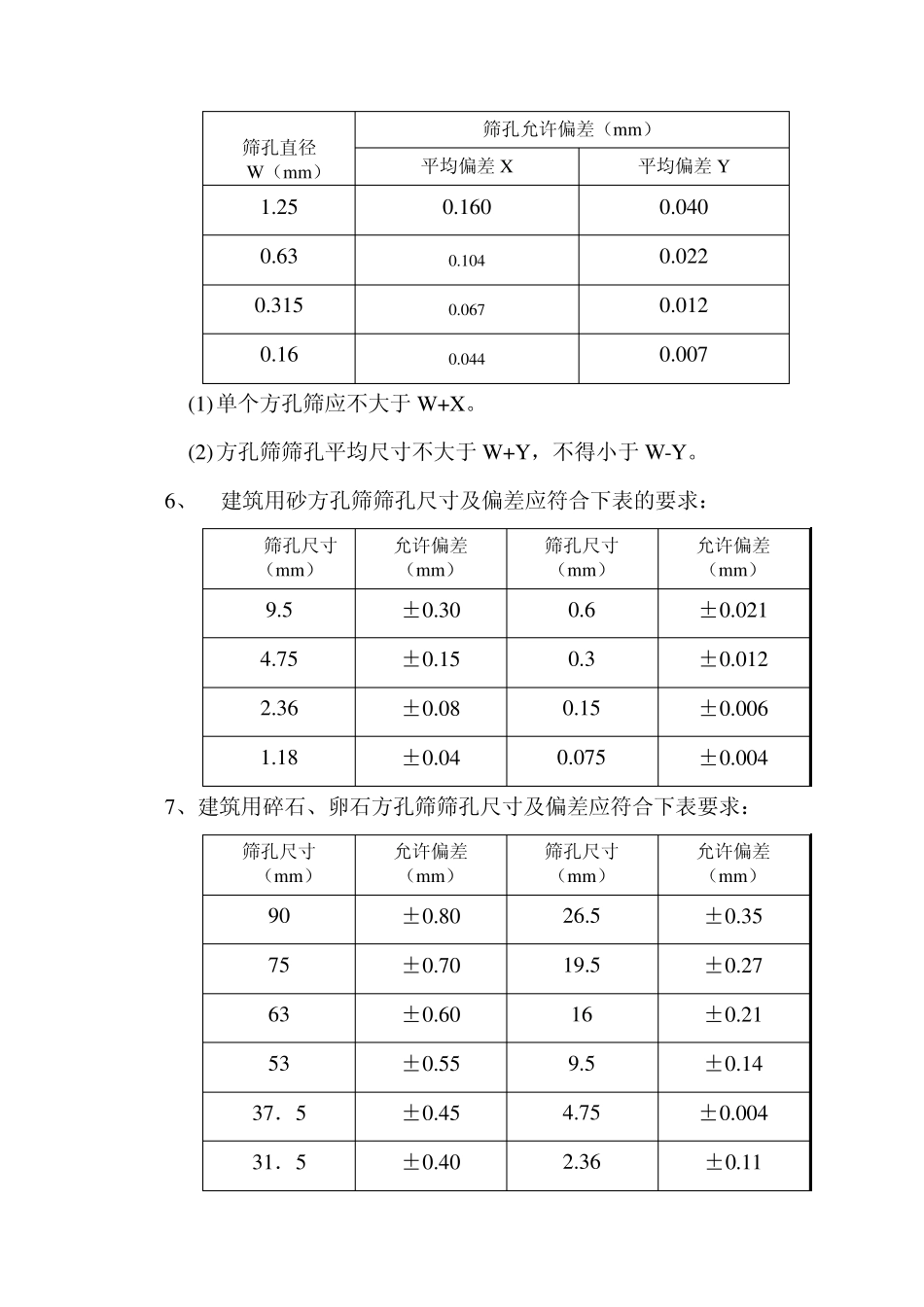

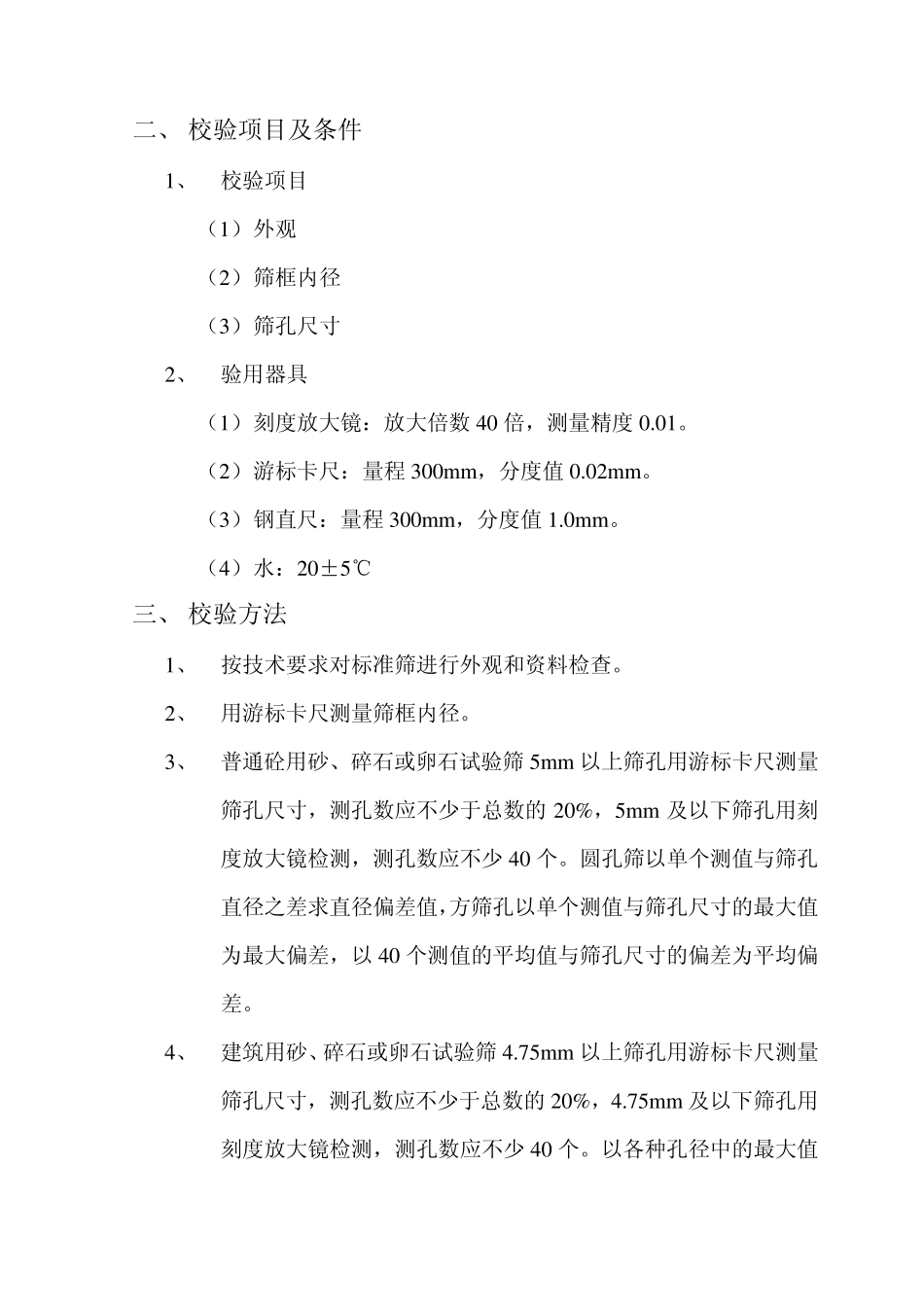

砂、石标准筛自检校验方法 ZML-011 一、 技术要求 1、 外观整洁，有型号、规格、制造厂。 2、 筛框平整光滑，并且能方便地与筛框基本尺寸相同的其他筛、盖、接料筒等套叠在一起。筛网与筛框间的连接能防止待筛物料的泄漏。 3、 筛框内径为300±5mm，或 200±5mm。 4、 普通砼用砂、碎石或卵石试验筛的圆孔筛筛孔直径应符合下表要求： 筛孔直径 W（mm） 直径偏差 （mm） 筛孔直径 W（mm） 直径偏差 （mm） 100 ±0.81 25.0 ±0.35 80 ±0.71 20.0 ±0.30 63 ±0.61 16.0 ±0.25 50 ±0.53 10.0 ±0.21 40 ±0.46 5.0 ±0.14 31.5 ±0.40 2.5 ±0.11 5、 普通砼用砂、碎石或卵石试验筛的方孔筛筛孔尺寸及偏差应符合下表要求： 筛孔直径 W（mm） 筛孔允许偏差（mm） 平均偏差X 平均偏差Y 1.25 0.160 0.040 0.63 0.104 0.022 0.315 0.067 0.012 0.16 0.044 0.007 (1) 单个方孔筛应不大于W+X。 (2) 方孔筛筛孔平均尺寸不大于W+Y，不得小于W-Y。 6、 建筑用砂方孔筛筛孔尺寸及偏差应符合下表的要求： 筛孔尺寸 （mm） 允许偏差 （mm） 筛孔尺寸 （mm） 允许偏差 （mm） 9.5 ±0.30 0.6 ±0.021 4.75 ±0.15 0.3 ±0.012 2.36 ±0.08 0.15 ±0.006 1.18 ±0.04 0.075 ±0.004 7、建筑用碎石、卵石方孔筛筛孔尺寸及偏差应符合下表要求： 筛孔尺寸 （mm） 允许偏差 （mm） 筛孔尺寸 （mm） 允许偏差 （mm） 90 ±0.80 26.5 ±0.35 75 ±0.70 19.5 ±0.27 63 ±0.60 16 ±0.21 53 ±0.55 9.5 ±0.14 37．5 ±0.45 4.75 ±0.004 31．5 ±0.40 2.36 ±0.11 二、 校验项目及条件 1、 校验项目 （1） 外观 （2） 筛框内径 （3） 筛孔尺寸 2、 验用器具 （1） 刻度放大镜：放大倍数40 倍，测量精度0.01。 （2） 游标卡尺：量程300m m ，分度值0.02m m 。 （3） 钢直尺：量程300m m ，分度值1.0m m 。 （4） 水：20±5℃ 三、 校验方法 1、 按技术要求对标准筛进行外观和资料检查。 2、 用游标卡尺测量筛框内径。 3、 普通砼用砂、碎石或卵石试验筛5m m 以上筛孔用游标卡尺测量筛孔尺寸，测孔数应不少于总数的 20%，5m m 及以下筛孔用刻度放大镜检测，测孔数应不少 40 个。圆孔筛以单个测值与筛孔直径之差求直径偏差值，方筛孔以单个测值与筛孔尺寸的最大值为最大偏差，以 40 个测...
