砂袋围堰方案改

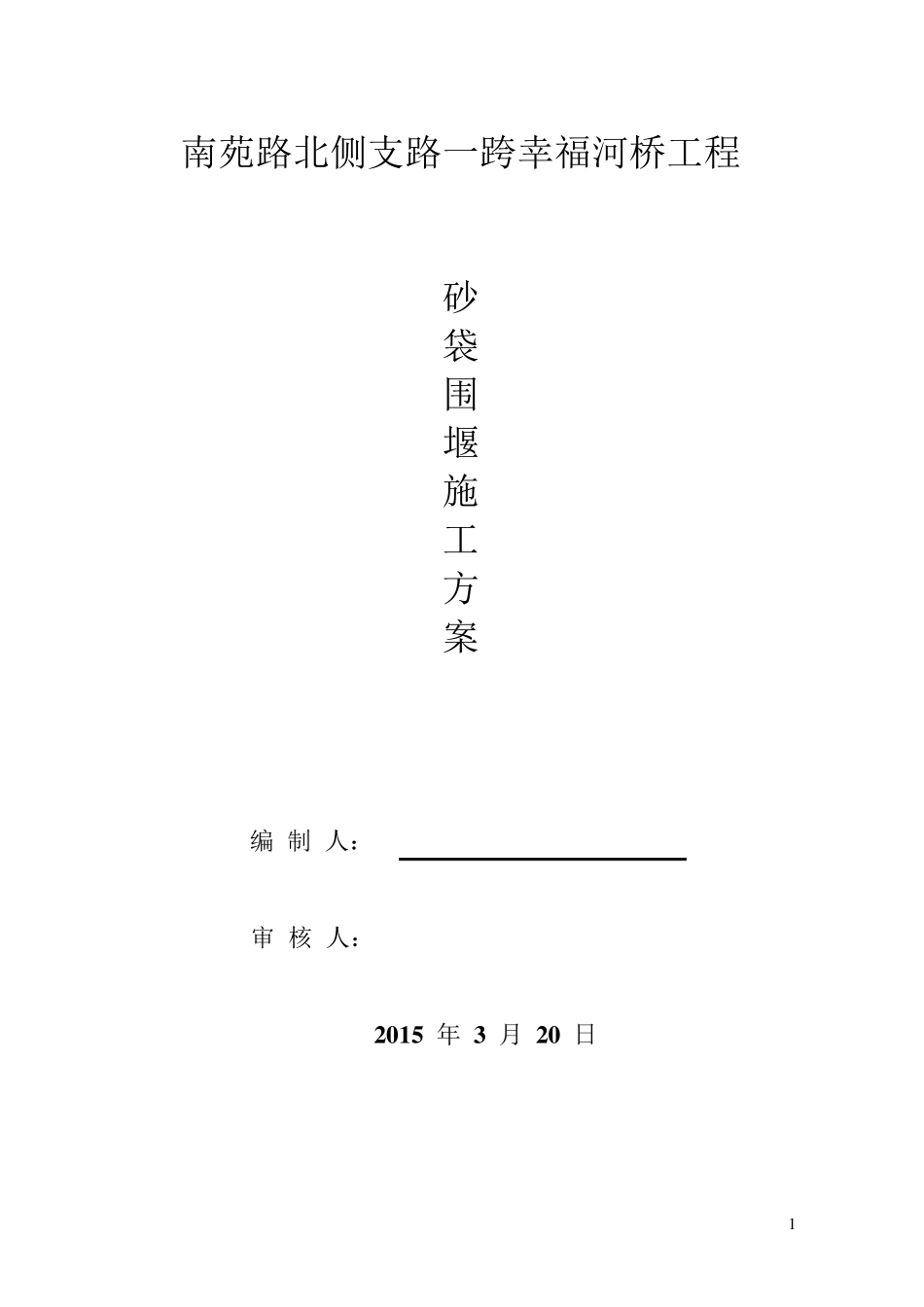

1 南苑路北侧支路一跨幸福河桥工程 砂 袋 围 堰 施 工 方 案 编 制 人： 审 核 人： 2 0 1 5 年 3 月 2 0 日 2 砂袋围堰施工方案 一、编制依据 1、现行施工设计标准 2、现行施工安全技术标准 3、南苑路北侧支路一跨幸福河桥工程施工图 二、工程概况 1、本桥位于南苑北侧支路一工程幸福河上。 2、桥梁横断面：0.25m(栏杆)+1.5m(人行道)+10.0m(行车道)+1.5m(人行道)+0.25m(栏杆)=13.5m,行车道设向外 1.5%的横坡。 3、上部结构：梁高采用 0.6m、0.95m 两种，中板宽均为 1.24m，边板悬臂长 0.375m，空心板预制吊装后浇筑铰缝形成整体。 4、下部结构：下部结构采用薄壁式桥台，实体墙式墩身，钻孔灌注桩基础，桩柱直径均为 120cm。 三、砂袋围堰设计 根据南苑路北侧支路一跨幸福河桥梁工程施工图与现状幸福河无法截流等情况，桥梁的东侧与西侧必须半幅围堰施工,待桥梁下部结构施工完成后拆除围堰，清理河道后再进行另半幅围堰的施工,砂袋围堰的横断面设计：考虑按照平均水深2 .5 米、入淤泥厚度1 .0 米、常水位以上1 .0 米设防，围堰总高度为 5 .0 米；底宽采用 6 米，围堰顶宽 1 .5 米。砂袋围堰分层填筑，底层高度1 .0 米（预计沉入淤泥内 ），地 面以上第 二层高度1 .0 米，顶层高度0 .5 米，其 余 每 层高度按0 .6 米设计，围堰的平面尺 寸 长 2 7 米，宽 1 4 米，围堰三面临 水，施工完成后中心填土 至 围堰顶标高。 3 四、施工工艺流程 施工准备→测量放线→打设定位竹竿→砂袋定位下沉→砂泵均匀充灌砂料→检查砂袋形状→绑扎砂袋袖口→上一层砂袋施工→逐层砂袋施工→完成围堰 施工工艺流程图 五、施工步骤 1、对现状河床面进行测量，定出围堰位置范围，同时测量出设计围堰位置的河床面标高； 2、对围堰位置进行场地初平和淤泥树枝等杂物清除以利于砂袋的安放； 3、利用低水位时安放底层砂袋，采用直径 50m m 、长 4 米的钢管沿着砂袋四周每隔 3 米 1 根插进河床里以定位砂袋，防止砂袋漂动； 施工准备 泵砂船砂源处驻位 铺设输砂管 启动砂泵抽砂 充灌砂料 检查砂袋形状 完成围堰 砂袋定位下沉 砂袋袖口绑扎套管 输砂管与砂袋套管连接 下一个砂袋施工 抽出套管、绑扎袖口 4 4、对砂袋进行充灌砂，充至砂袋容积的75%—85%，充完每一层后都要进行测量观测，看其是否有沉降，如果沉降较大需等其沉降稳定才可进行下道工序施工...
