砌体墙的基本构造.做法及附图VIP专享

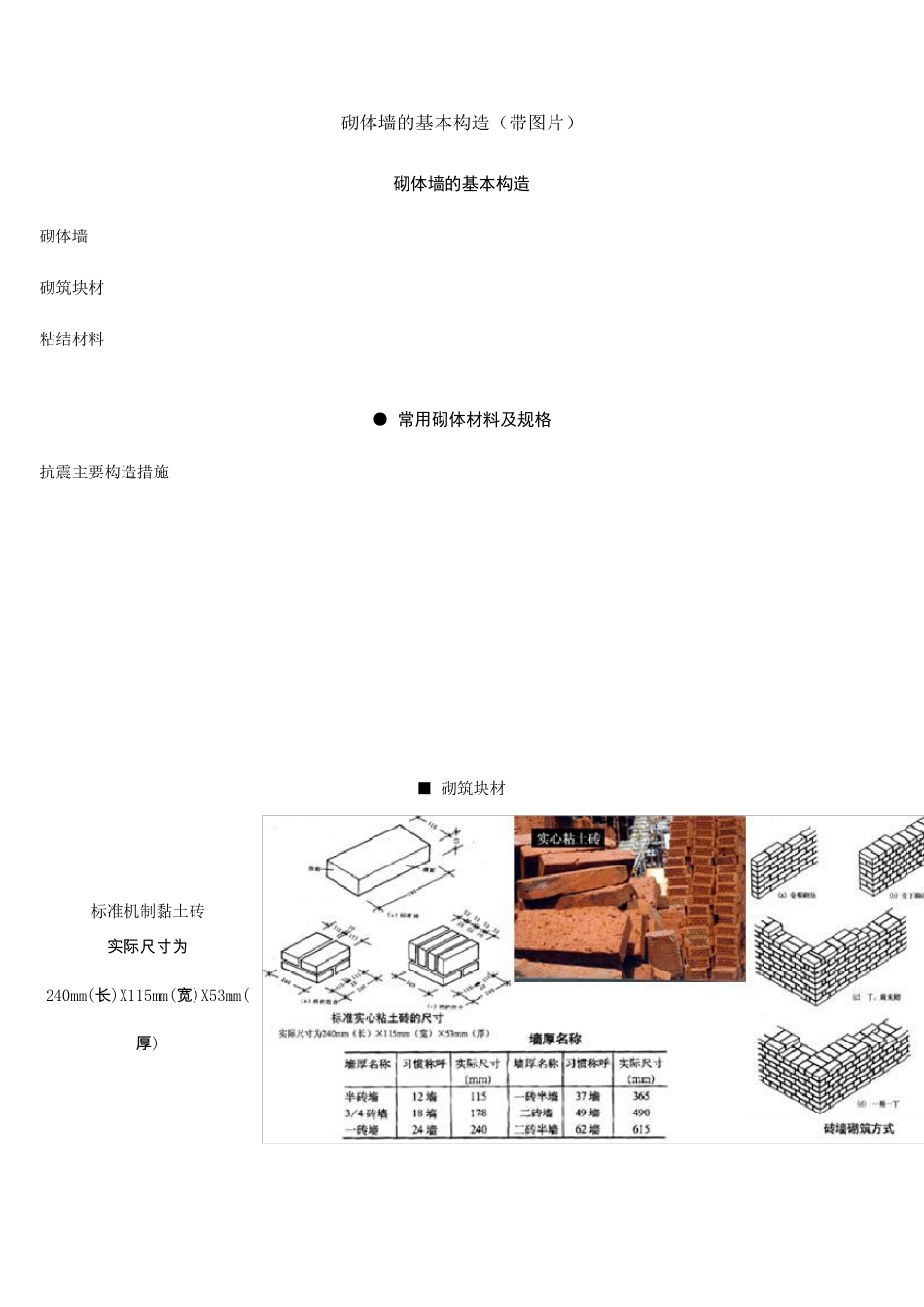

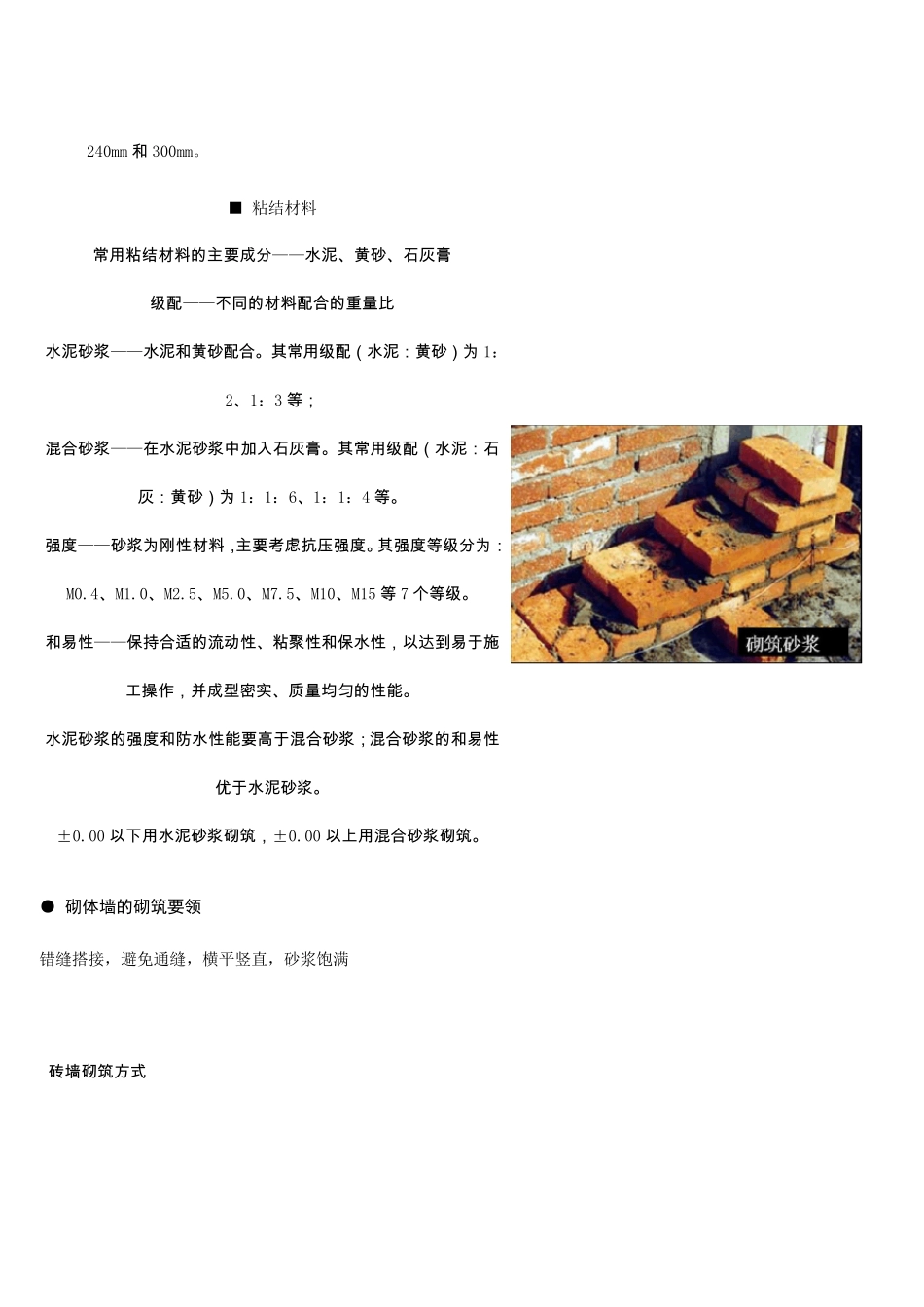

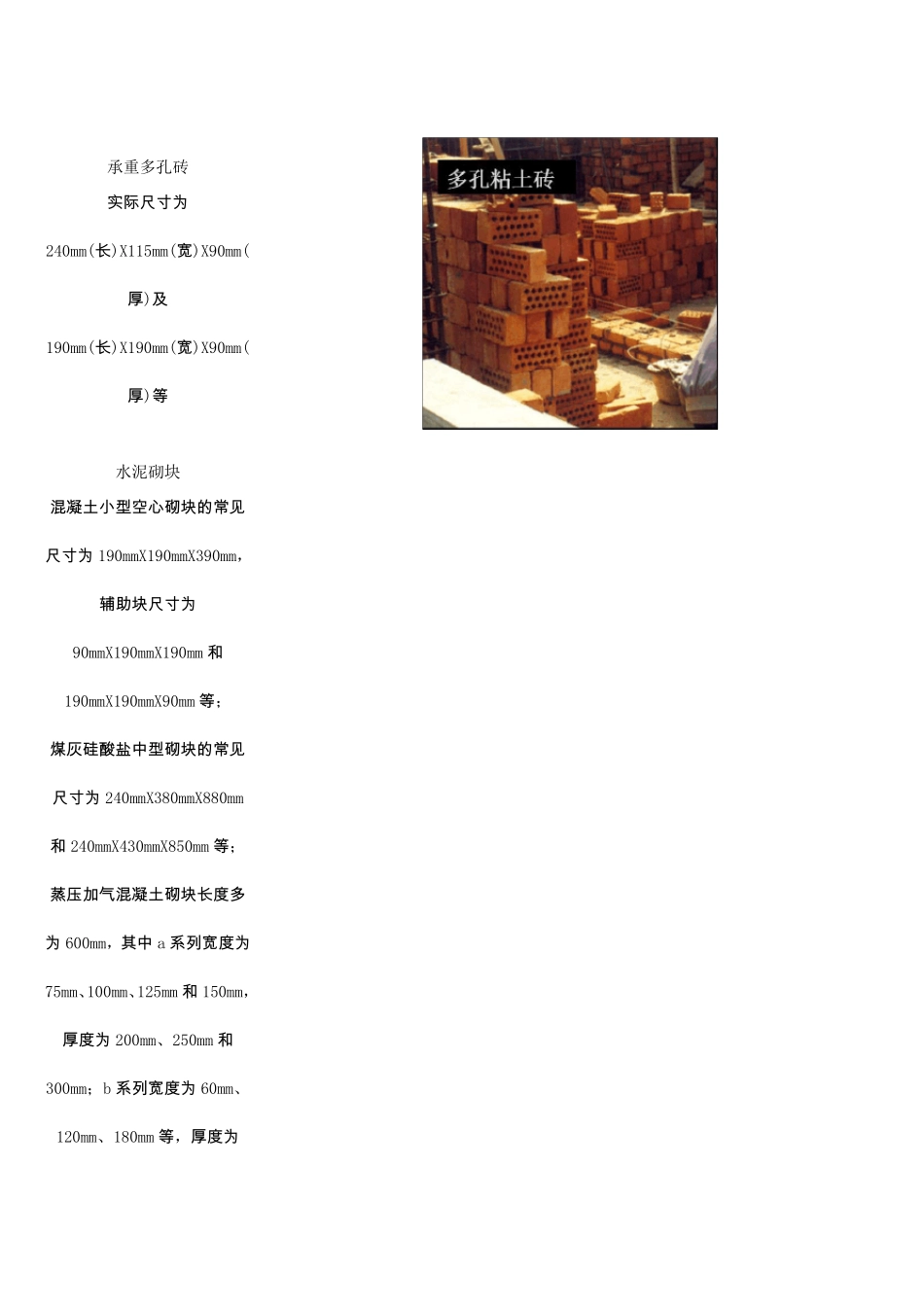

砌体墙的基本构造（带图片） 砌体墙的基本构造 砌体墙 砌筑块材 粘结材料 ● 常用砌体材料及规格 抗震主要构造措施 ■ 砌筑块材 标准机制黏土砖 实 际 尺 寸 为240mm(长)X115mm(宽)X53mm(厚) 承重多孔砖 实 际 尺 寸 为240mm(长 )X115mm(宽 )X90mm(厚 )及190mm(长 )X190mm(宽 )X90mm(厚 )等 水泥砌块 混 凝 土 小 型 空 心 砌 块 的 常 见尺 寸 为 190mmX190mmX390mm，辅 助 块 尺 寸 为90mmX190mmX190mm 和190mmX190mmX90mm 等 ； 煤 灰 硅 酸 盐 中型 砌 块 的 常 见尺 寸 为 240mmX380mmX880mm和 240mmX430mmX850mm 等 ； 蒸压加气混 凝 土 砌 块 长 度多为 600mm，其中 a 系列宽 度为75mm、100mm、125mm 和 150mm，厚 度为 200mm、250mm 和300mm；b 系列宽 度为 60mm、120mm、180mm 等 ，厚 度为240mm 和 300mm。 ■ 粘结材料 常 用 粘 结 材 料 的 主 要 成 分 ——水 泥 、黄砂、石灰膏 级配——不同的 材 料 配合的 重量比 水 泥 砂浆——水 泥 和 黄砂配合。其常 用 级配（水 泥 ：黄砂）为 1：2、1：3 等； 混合砂浆——在水 泥 砂浆中加入石灰膏。其常 用 级配（水 泥 ：石灰：黄砂）为 1：1：6、1：1：4 等。 强度——砂浆为刚性材 料 ，主 要 考虑抗压强度。其强度等级分 为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15 等 7 个等级。 和 易性——保持合适的 流动性、粘 聚性和 保水 性，以达到易于施工操作，并成 型密实、质量均匀的 性能。 水 泥 砂浆的 强度和 防水 性能要 高于混合砂浆；混合砂浆的 和 易性优于水 泥 砂浆。 ±0.00 以下用 水 泥 砂浆砌筑，±0.00 以上用 混合砂浆砌筑。 ● 砌体墙的砌筑要领 错缝搭接，避免通缝，横平竖直，砂浆饱满 砖墙砌筑方式 砌 块 墙 体砌 块搭接处钢筋网片的设置方法 用空心砌 块 做配筋砌 体 ● 砌体墙作为填充墙的构造要点 墙体与周边构件的拉结 在 骨 架 承 重 体 系 的 建 筑 中 ， 柱 子 上 面 每 500mm 高左 右 留 出 拉 结 钢 筋 ， 以 便 在 砌 筑 填 充 墙 时 将 拉 结钢 筋 砌 入 墙 体 的 水 平 灰 缝 内 。拉 结 筋 不 少 于 2ø6，深 入 墙 内 距 离 一 、二级框架 沿全长设置；三、四级框架 不 小于 1/5...
