砖混结构结构计算书

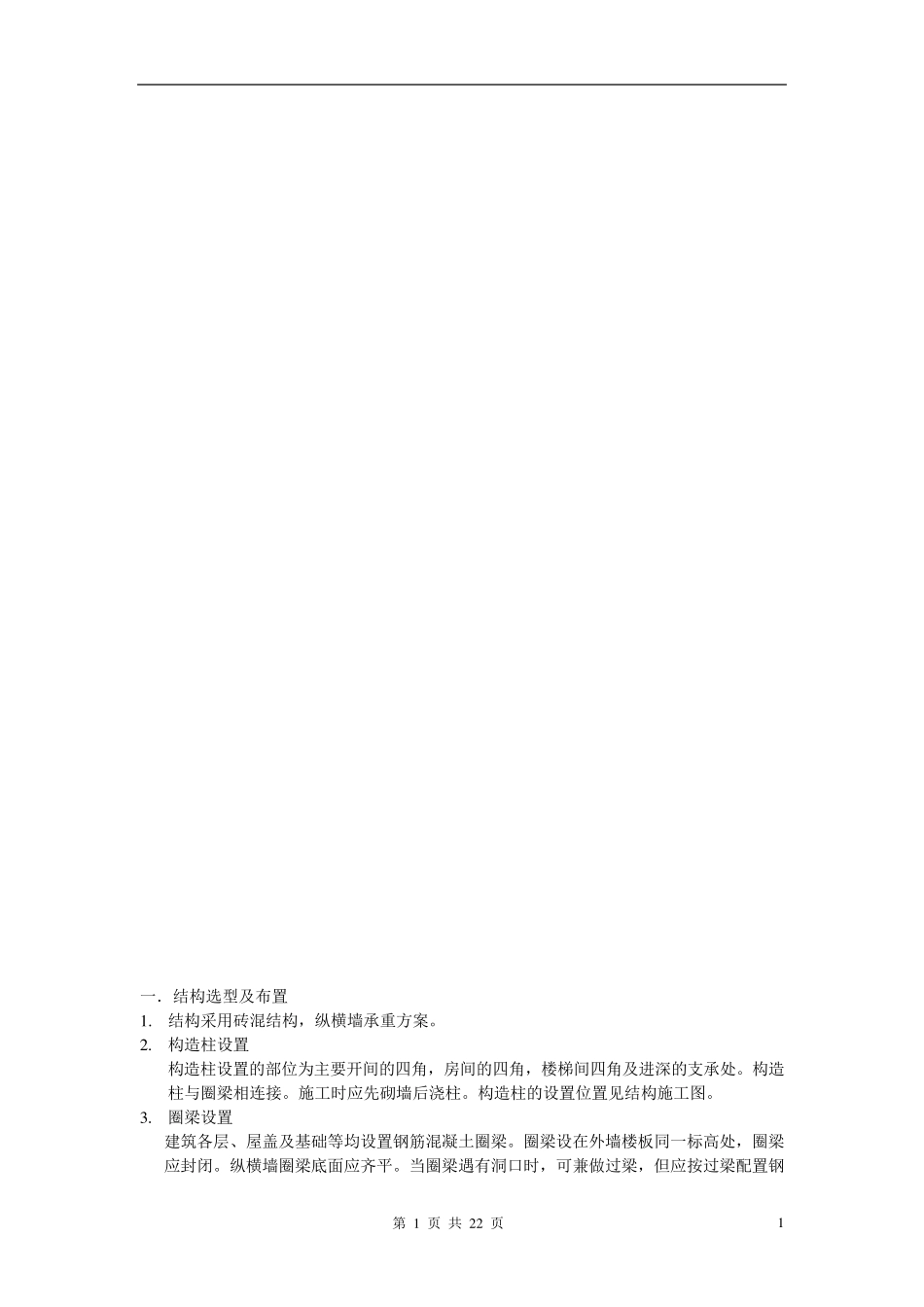

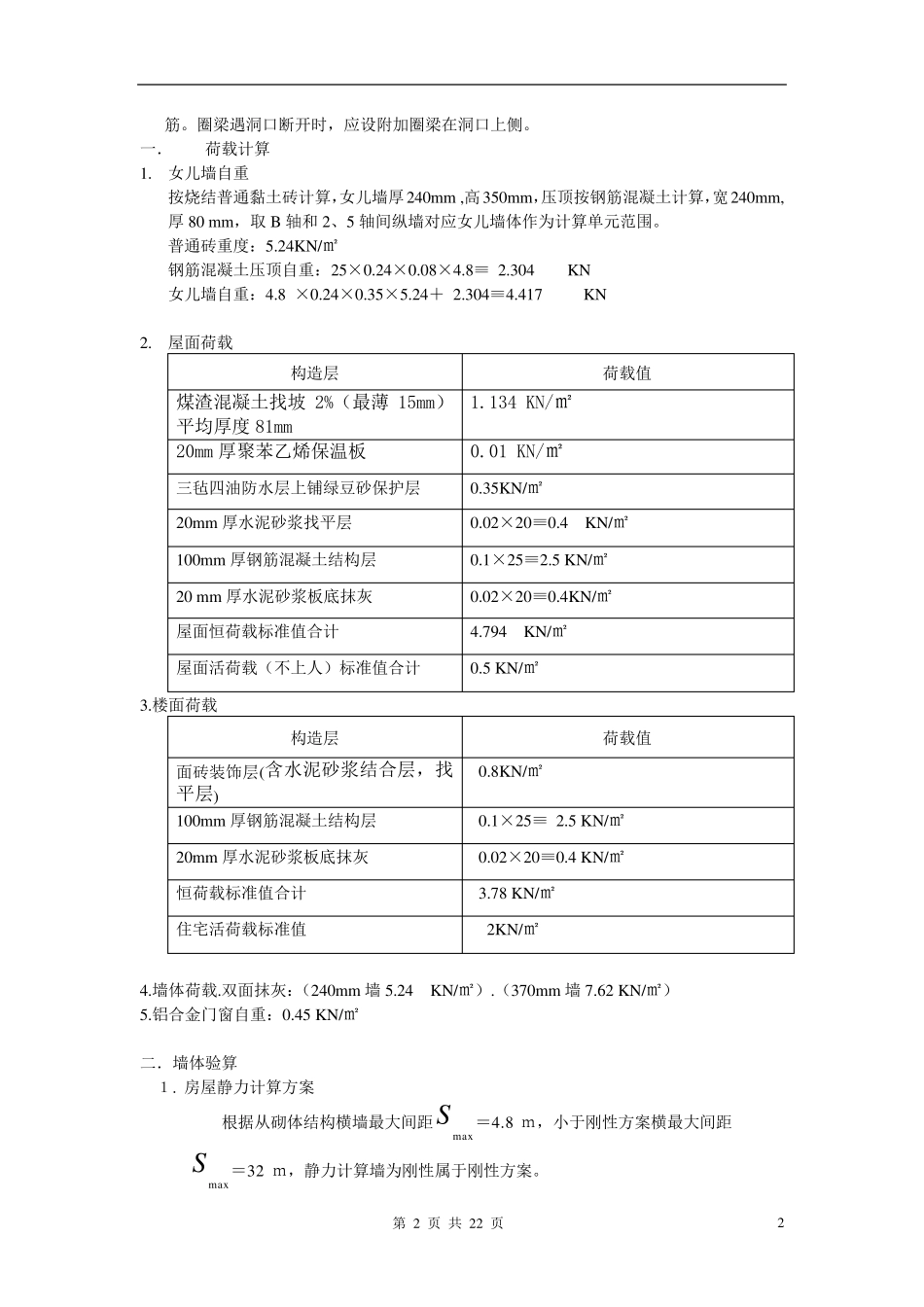

第 1 页 共 2 2 页 1 一．结构选型及布置 1 . 结构采用砖混结构，纵横墙承重方案。 2 . 构造柱设置 构造柱设置的部位为主要开间的四角，房间的四角，楼梯间四角及进深的支承处。构造柱与圈梁相连接。施工时应先砌墙后浇柱。构造柱的设置位置见结构施工图。 3 . 圈梁设置 建筑各层、屋盖及基础等均设置钢筋混凝土圈梁。圈梁设在外墙楼板同一标高处，圈梁应封闭。纵横墙圈梁底面应齐平。当圈梁遇有洞口时，可兼做过梁，但应按过梁配置钢 第 2 页 共 22 页 2 筋。圈梁遇洞口断开时，应设附加圈梁在洞口上侧。 一． 荷载计算 1. 女儿墙自重 按烧结普通黏土砖计算，女儿墙厚240mm ,高350mm，压顶按钢筋混凝土计算，宽240mm,厚80 mm，取B 轴和2、5 轴间纵墙对应女儿墙体作为计算单元范围。 普通砖重度：5.24KN/㎡ 钢筋混凝土压顶自重：25×0.24×0.08×4.8≡ 2.304 KN 女儿墙自重：4.8 ×0.24×0.35×5.24＋ 2.304≡4.417 KN 2. 屋面荷载 构造层 荷载值 煤渣混凝土找坡 2%（最薄 15mm）平均厚度81mm 1.134 KN/㎡ 20mm 厚聚苯乙烯保温板 0.01 KN/㎡ 三毡四油防水层上铺绿豆砂保护层 0.35KN/㎡ 20mm 厚水泥砂浆找平层 0.02×20≡0.4 KN/㎡ 100mm 厚钢筋混凝土结构层 0.1×25≡2.5 KN/㎡ 20 mm 厚水泥砂浆板底抹灰 0.02×20≡0.4KN/㎡ 屋面恒荷载标准值合计 4.794 KN/㎡ 屋面活荷载（不上人）标准值合计 0.5 KN/㎡ 3.楼面荷载 构造层 荷载值 面砖装饰层(含水泥砂浆结合层，找平层) 0.8KN/㎡ 100mm 厚钢筋混凝土结构层 0.1×25≡ 2.5 KN/㎡ 20mm 厚水泥砂浆板底抹灰 0.02×20≡0.4 KN/㎡ 恒荷载标准值合计 3.78 KN/㎡ 住宅活荷载标准值 2KN/㎡ 4.墙体荷载.双面抹灰：（240mm 墙5.24 KN/㎡）.（370mm 墙7.62 KN/㎡） 5.铝合金门窗自重：0.45 KN/㎡ 二．墙体验算 １. 房屋静力计算方案 根据从砌体结构横墙最大间距Smax＝4.8 ｍ，小于刚性方案横最大间距 Smax＝32 ｍ，静力计算墙为刚性属于刚性方案。 第 3 页 共 22 页 3 根据《砌体结构设计规范》（ＧＢ５００３－２００１）“外墙不考虑风荷载影响时的最大高度。”本设计层高 3ｍ 最大层高4ｍ；房屋总高 16.2ｍ 最大高度19.6ｍ，故不考虑风荷载的影响。 ２. 墙身高厚比验算 （１）．允许高厚比  本工程采用砂浆强度等级为Ｍ5 ，墙身允许高厚比 24 3．...
