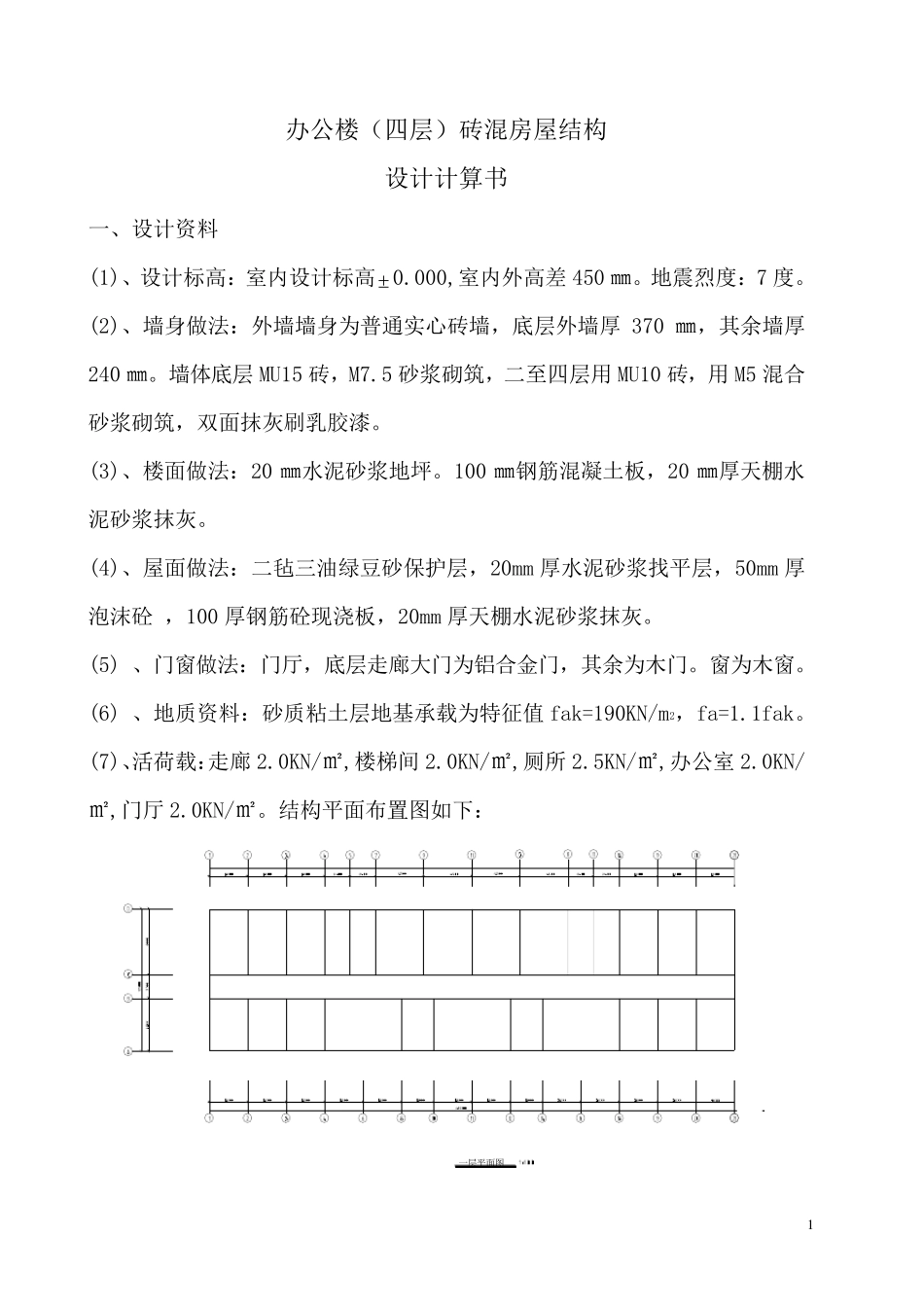

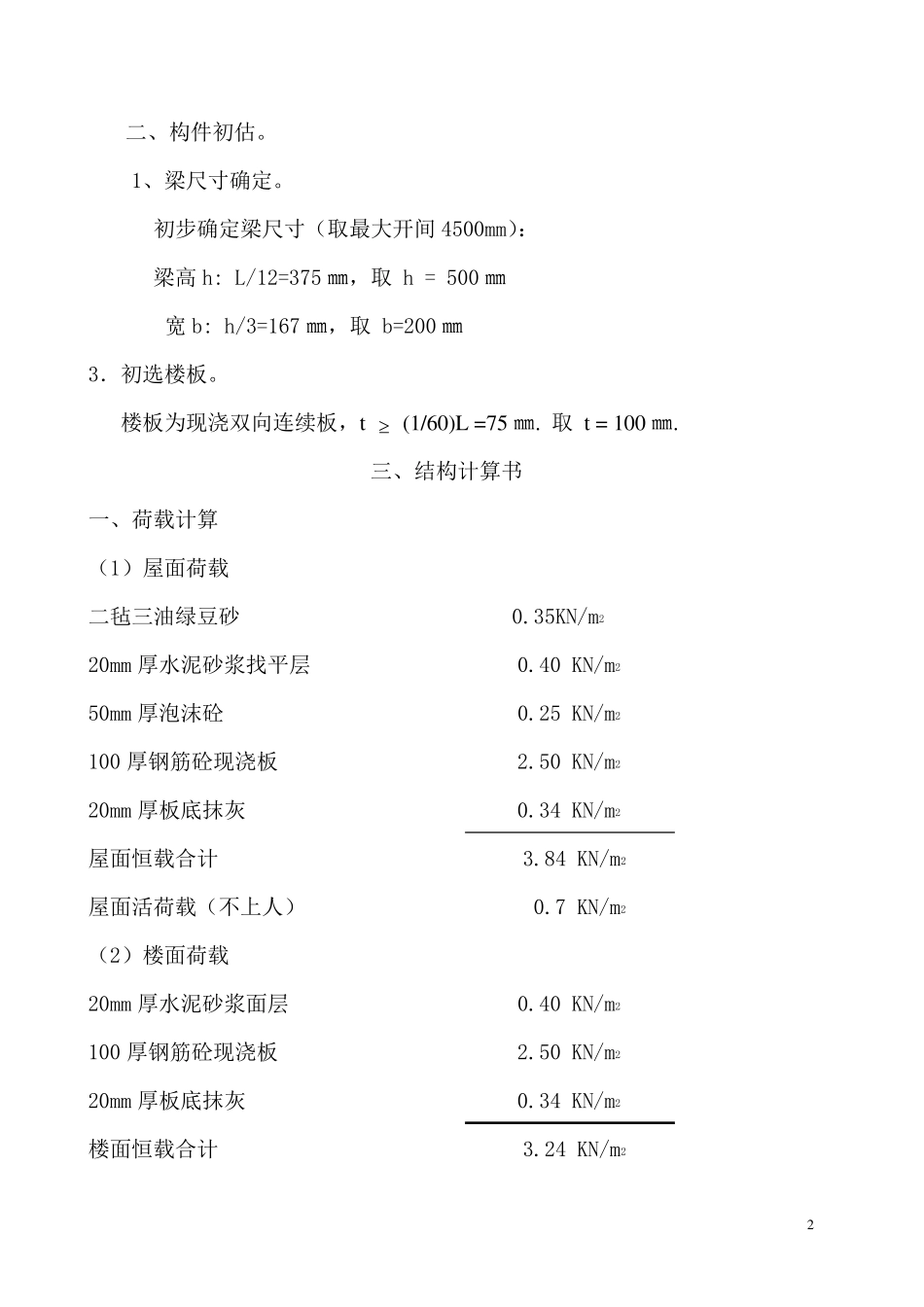

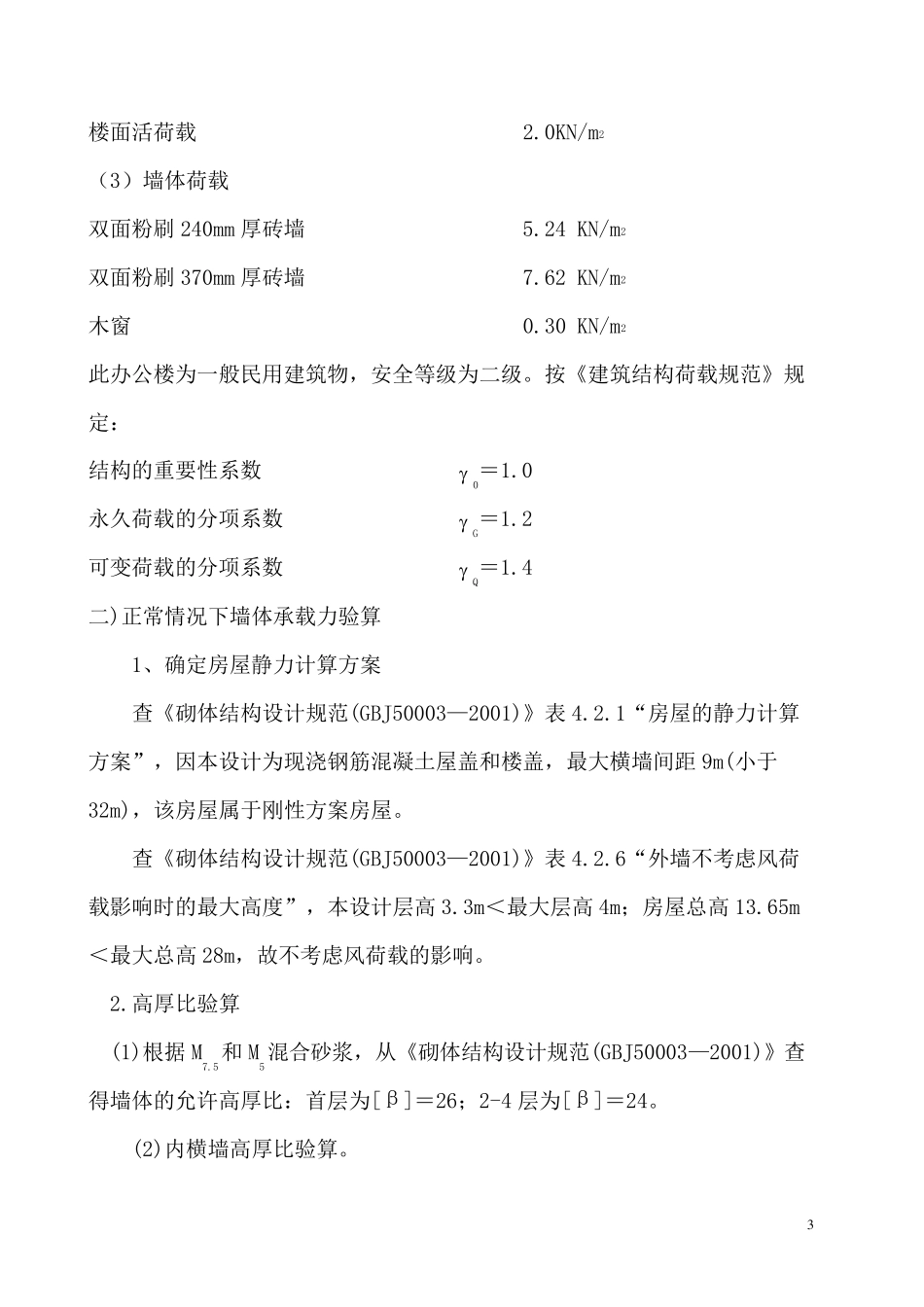

1 办公楼（四层）砖混房屋结构 设计计算书 一、设计资料 (1)、设计标高：室内设计标高 0.000,室内外高差 450 ㎜。地震烈度：7 度。 (2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚 370 ㎜，其余墙厚240 ㎜。墙体底层MU15 砖，M7.5 砂浆砌筑，二至四层用 MU10 砖，用 M5 混合砂浆砌筑，双面抹灰刷乳胶漆。 (3)、楼面做法：20 ㎜水泥砂浆地坪。100 ㎜钢筋混凝土板，20 ㎜厚天棚水泥砂浆抹灰。 (4)、屋面做法：二毡三油绿豆砂保护层，20mm 厚水泥砂浆找平层，50mm 厚泡沫砼 ，100 厚钢筋砼现浇板，20mm 厚天棚水泥砂浆抹灰。 (5) 、门窗做法：门厅，底层走廊大门为铝合金门，其余为木门。窗为木窗。 (6) 、地质资料：砂质粘土层地基承载为特征值 fak=190KN/m2，fa=1.1fak。 (7)、活荷载：走廊 2.0KN/㎡,楼梯间 2.0KN/㎡,厕所 2.5KN/㎡,办公室 2.0KN/㎡,门厅 2.0KN/㎡。结构平面布置图如下： 一层平面图 2 二、构件初估。 1、梁尺寸确定。 初步确定梁尺寸（取最大开间 4500mm）： 梁高 h: L/12=375 ㎜，取 h = 500 ㎜ 宽 b: h/3=167 ㎜，取 b=200 ㎜ 3．初选楼板。 楼板为现浇双向连续板，t  (1/60)L =75 ㎜. 取 t = 100 ㎜. 三、结构计算书 一、荷载计算 （1）屋面荷载 二毡三油绿豆砂 0.35KN/m2 20mm 厚水泥砂浆找平层 0.40 KN/m2 50mm 厚泡沫砼 0.25 KN/m2 100 厚钢筋砼现浇板 2.50 KN/m2 20mm 厚板底抹灰 0.34 KN/m2 屋面恒载合计 3.84 KN/m2 屋面活荷载（不上人） 0.7 KN/m2 （2）楼面荷载 20mm 厚水泥砂浆面层 0.40 KN/m2 100 厚钢筋砼现浇板 2.50 KN/m2 20mm 厚板底抹灰 0.34 KN/m2 楼面恒载合计 3.24 KN/m2 3 楼面活荷载 2.0KN/m2 （3）墙体荷载 双面粉刷240mm 厚砖墙 5.24 KN/m2 双面粉刷370mm 厚砖墙 7.62 KN/m2 木窗 0.30 KN/m2 此办公楼为一般民用建筑物，安全等级为二级。按《建筑结构荷载规范》规定： 结构的重要性系数 0＝1.0 永久荷载的分项系数 G＝1.2 可变荷载的分项系数 Q＝1.4 二)正常情况下墙体承载力验算 1、确定房屋静力计算方案 查《砌体结构设计规范(GBJ50003—2001)》表4.2.1“房屋的静力计算方案”，因本设计为现浇钢筋混凝土屋盖和楼盖，最大横墙间距9m(小于32m)，该房屋属于刚性方案房屋。 查《砌体结构设计规范(GBJ50003—2001)》表4.2.6“外墙不考虑风荷...
