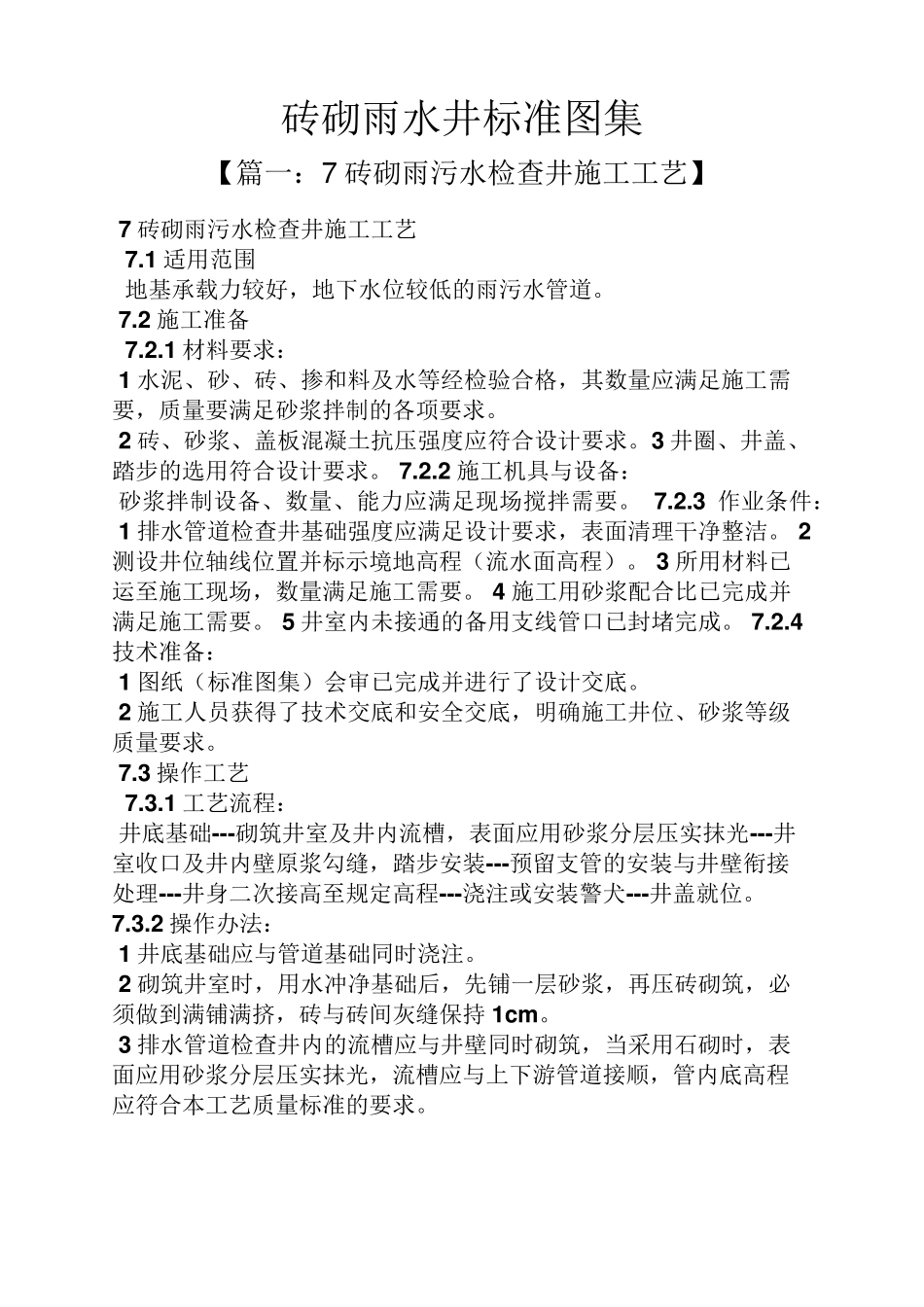

砖砌雨水井标准图集 【篇一：7 砖砌雨污水检查井施工工艺】 7 砖砌雨污水检查井施工工艺 7.1 适用范围 地基承载力较好，地下水位较低的雨污水管道。 7.2 施工准备 7.2.1 材料要求： 1 水泥、砂、砖、掺和料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。 2 砖、砂浆、盖板混凝土抗压强度应符合设计要求。3 井圈、井盖、踏步的选用符合设计要求。 7.2.2 施工机具与设备： 砂浆拌制设备、数量、能力应满足现场搅拌需要。 7.2.3 作业条件： 1 排水管道检查井基础强度应满足设计要求，表面清理干净整洁。 2测设井位轴线位置并标示境地高程（流水面高程）。 3 所用材料已运至施工现场，数量满足施工需要。 4 施工用砂浆配合比已完成并满足施工需要。 5 井室内未接通的备用支线管口已封堵完成。 7.2.4技术准备： 1 图纸（标准图集）会审已完成并进行了设计交底。 2 施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级质量要求。 7.3 操作工艺 7.3.1 工艺流程： 井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装警犬---井盖就位。 7.3.2 操作办法： 1 井底基础应与管道基础同时浇注。 2 砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持 1cm 。 3 排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。 4 砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30m m ；如为三面收进，则每次收进不应大于50m m ；砌筑检查井的内壁应采用原浆 勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。 5 砖砌检查井的踏步应随砌随安，位置之前，踏步安装后在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。 6 砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应 严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。 7 当砖砌井身不能一次砌完，在二次接高时，应将原砖面得泥土杂物清理干净，再用水清洗砖面并浸透。 8 砖砌检查井接入圆管的管口应予井内壁平齐，当接入管径大于300m m ...
