破路与修复工程及道路保通措施方案

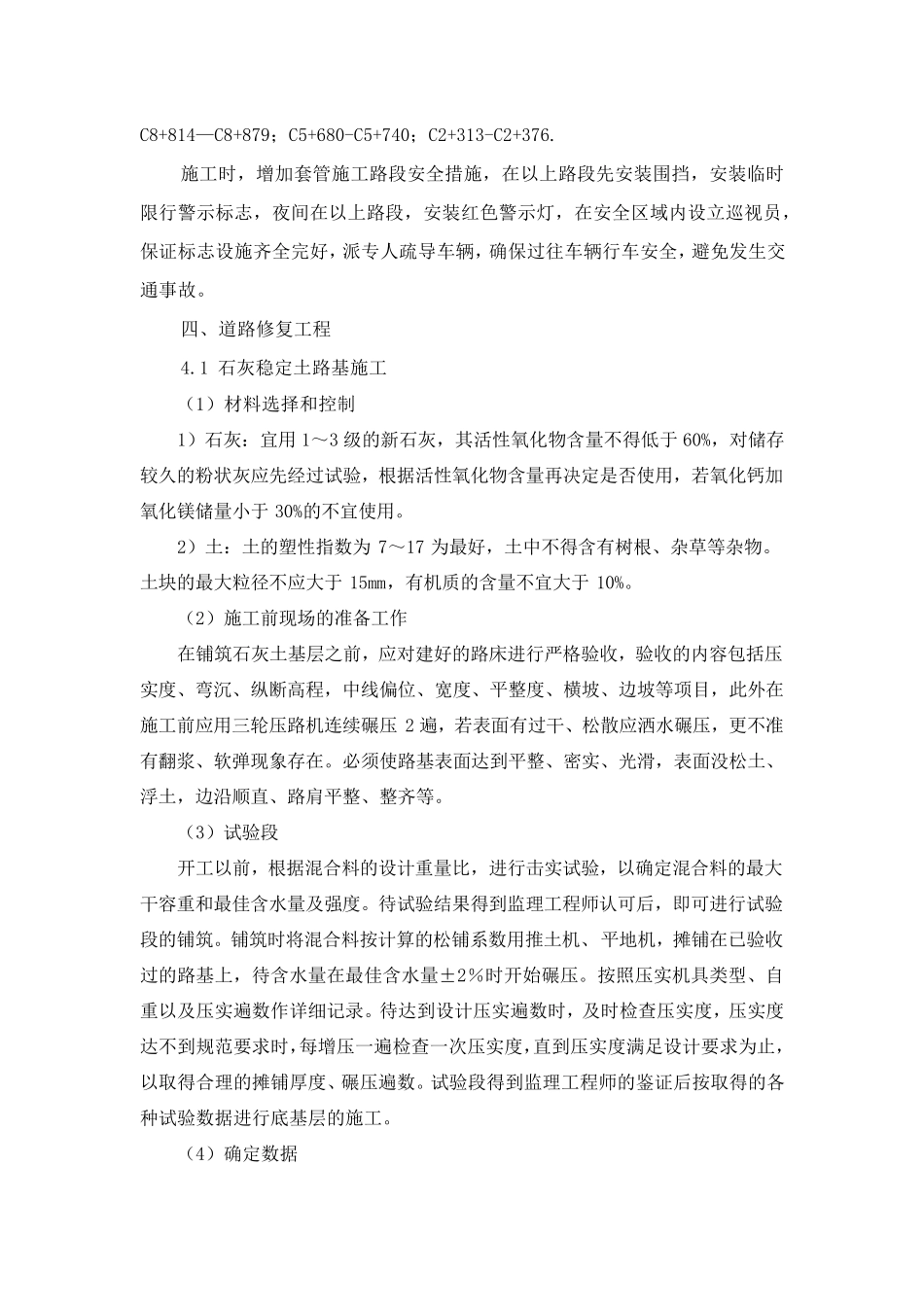

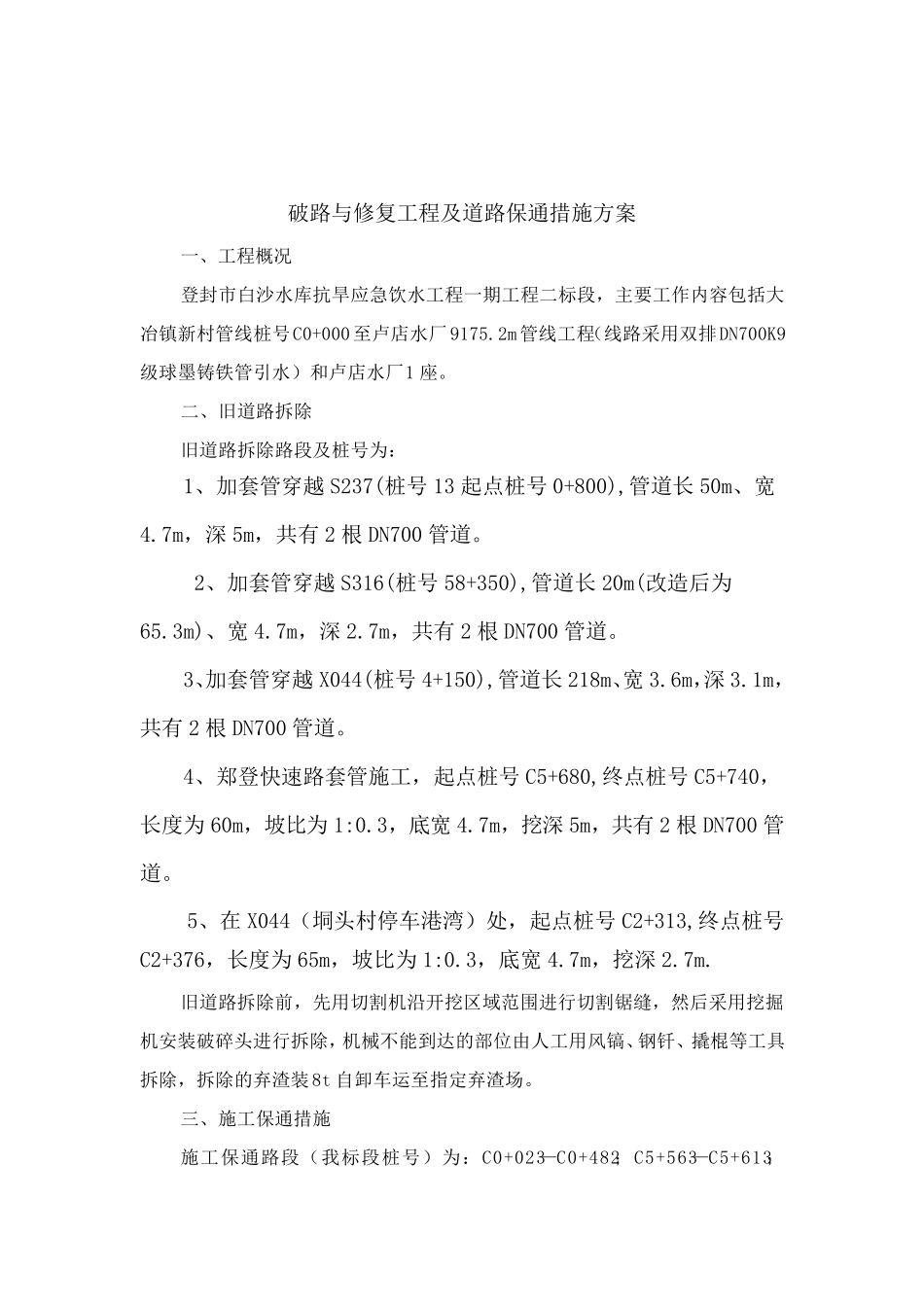

登封市白沙水库抗旱应急饮水一期工程 二标段 破路与修复工程 及道路保通措施施工方案 编制人： 审核人： 审批人： 河南水利建筑工程有限公司 登封市白沙水库抗旱应急饮水工程一期二标段项目部 2 0 1 4 年 3 月 1 日 破 路 与 修 复 工 程 及 道 路 保 通 措 施 方 案 一 、 工 程 概 况 登 封 市 白 沙 水 库 抗 旱 应 急 饮 水 工 程 一 期 工 程 二 标 段 ， 主 要 工 作 内 容 包 括 大冶 镇 新 村 管 线 桩 号 C0+000 至 卢 店 水 厂 9175.2m管 线 工 程（ 线 路 采 用 双 排 DN700K9级 球 墨 铸 铁 管 引 水 ） 和 卢 店 水 厂 1 座 。 二 、 旧 道 路 拆 除 旧 道 路 拆 除 路 段 及 桩 号 为 ： 1、 加 套 管 穿 越 S237(桩 号 13 起 点 桩 号 0+800),管 道 长 50m、 宽4.7m， 深 5m， 共 有 2 根 DN700 管 道 。 2、 加 套 管 穿 越 S316(桩 号 58+350),管 道 长 20m(改 造 后 为65.3m)、 宽 4.7m， 深 2.7m， 共 有 2 根 DN700 管 道 。 3、加 套 管 穿 越 X044(桩 号 4+150),管 道 长 218m、宽 3.6m，深 3.1m，共 有 2 根 DN700 管 道 。 4、 郑 登 快 速 路 套 管 施 工 ， 起 点 桩 号 C5+680,终 点 桩 号 C5+740，长 度 为 60m， 坡 比 为 1:0.3， 底 宽 4.7m， 挖 深 5m， 共 有 2 根 DN700 管道 。 5、 在 X044（ 垌 头 村 停 车 港 湾 ） 处 ， 起 点 桩 号 C2+313,终 点 桩 号C2+376， 长 度 为 65m， 坡 比 为 1:0.3， 底 宽 4.7m， 挖 深 2.7m. 旧 道 路 拆 除 前 ， 先 用 切 割 机 沿 开 挖 区 域 范 围 进 行 切 割 锯 缝 ， 然 后 采 用 挖 掘机 安 装 破 碎 头 进 行 拆 除 ， 机 械不能到达的部位由人工 用 风镐、 钢钎、 撬棍等工 具拆 除 ， 拆 除 的弃渣装 8t 自卸车 运至 指定弃渣场。 三、 施 工 保 通 措 施 施 工 保 通 路 段 （ 我标 段 桩 号 ） 为 ： C0+023—C0+482；C5+563—C5+613； C8+814— C8+879； C5+680-C5+740； C2+313-C2+376. 施 工 时 ， 增 加 套 管 施 工 路 段 安 全 措 施 ， 在 ...
