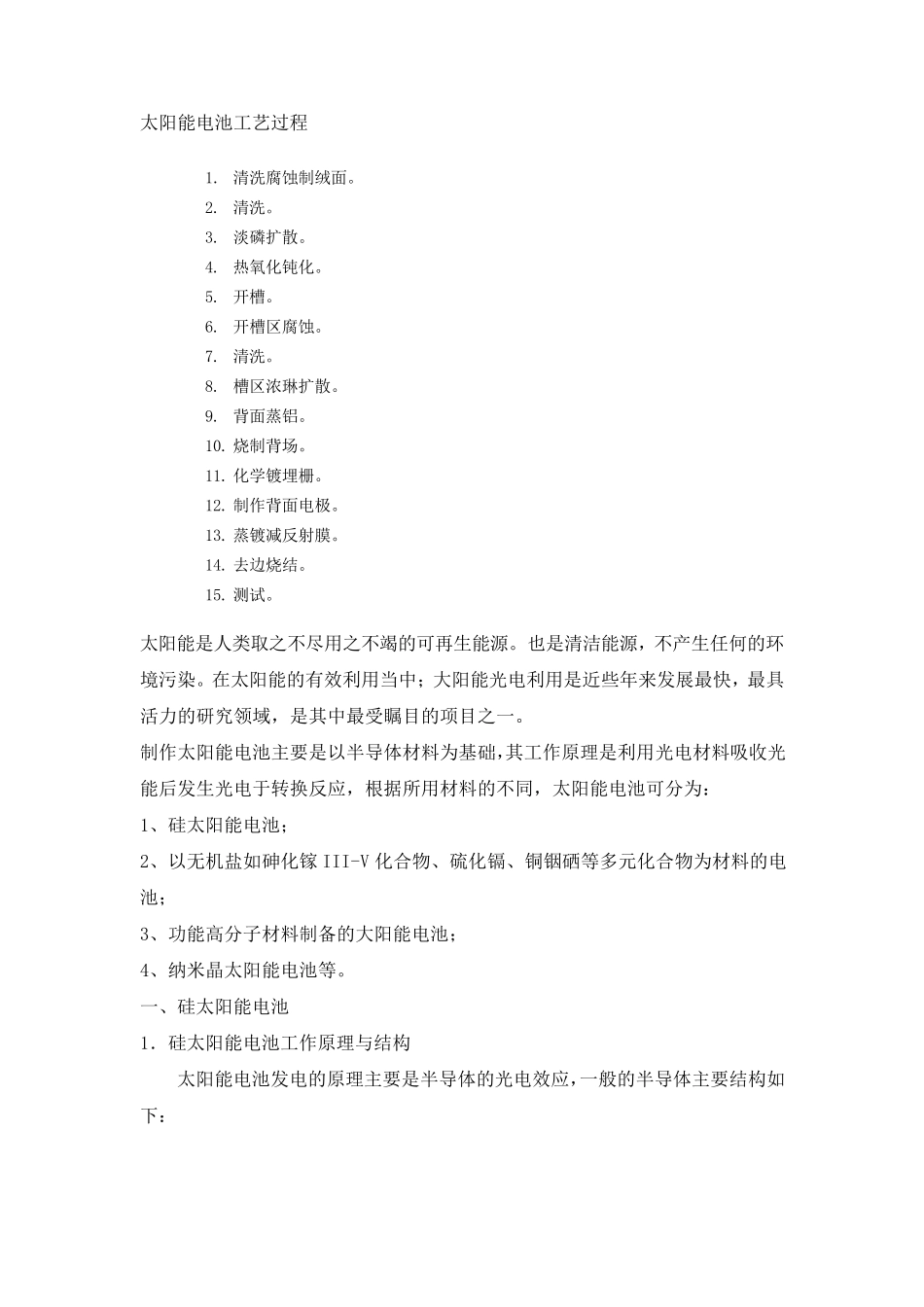

太 阳 能 电 池 工 艺 过 程 1. 清 洗 腐 蚀 制 绒 面 。 2. 清 洗 。 3. 淡 磷 扩 散 。 4. 热 氧 化 钝 化 。 5. 开 槽 。 6. 开 槽 区 腐 蚀 。 7. 清 洗 。 8. 槽 区 浓 琳 扩 散 。 9. 背 面 蒸 铝 。 10. 烧 制 背 场 。 11. 化 学 镀 埋 栅 。 12. 制 作 背 面 电 极 。 13. 蒸 镀 减 反 射 膜 。 14. 去 边 烧 结 。 15. 测 试 。 太 阳 能 是 人 类 取 之 不 尽 用 之 不 竭 的 可 再 生 能 源 。 也 是 清 洁 能 源 ， 不 产 生 任 何 的 环境 污 染 。 在 太 阳 能 的 有 效 利 用 当 中 ； 大 阳 能 光 电 利 用 是 近 些 年 来 发 展 最 快 ， 最 具活 力 的 研 究 领 域 ， 是 其 中 最 受 瞩 目 的 项 目 之 一 。 制 作 太 阳 能 电 池 主 要 是 以 半 导 体 材 料 为 基 础 ，其 工 作 原 理 是 利 用 光 电 材 料 吸 收 光能 后 发 生 光 电 于 转 换 反 应 ， 根 据 所 用 材 料 的 不 同 ， 太 阳 能 电 池 可 分为 ： 1、硅太 阳 能 电 池 ； 2、以 无机盐如砷化 镓 III-V 化 合物、硫化 镉、铜铟硒等多元化 合物为 材 料 的 电池 ； 3、功能 高分子材 料 制 备的 大 阳 能 电 池 ； 4、纳米晶太 阳 能 电 池 等。 一 、硅太 阳 能 电 池 1．硅太 阳 能 电 池 工 作 原 理 与结 构 太 阳 能 电 池 发 电 的 原 理 主 要 是 半 导 体 的 光 电 效 应 ，一 般的 半 导 体 主 要 结 构如下： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。 当硅晶体中掺入其他的杂质，如硼、磷等，当掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。而黄色的表示掺入的硼原子，因为硼原子周围只有 3 个电子，所以就会产生入图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成 P（positive）型半导体。 同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃，形成 N（negative）型半导体。黄色的为磷原子核，红色...
