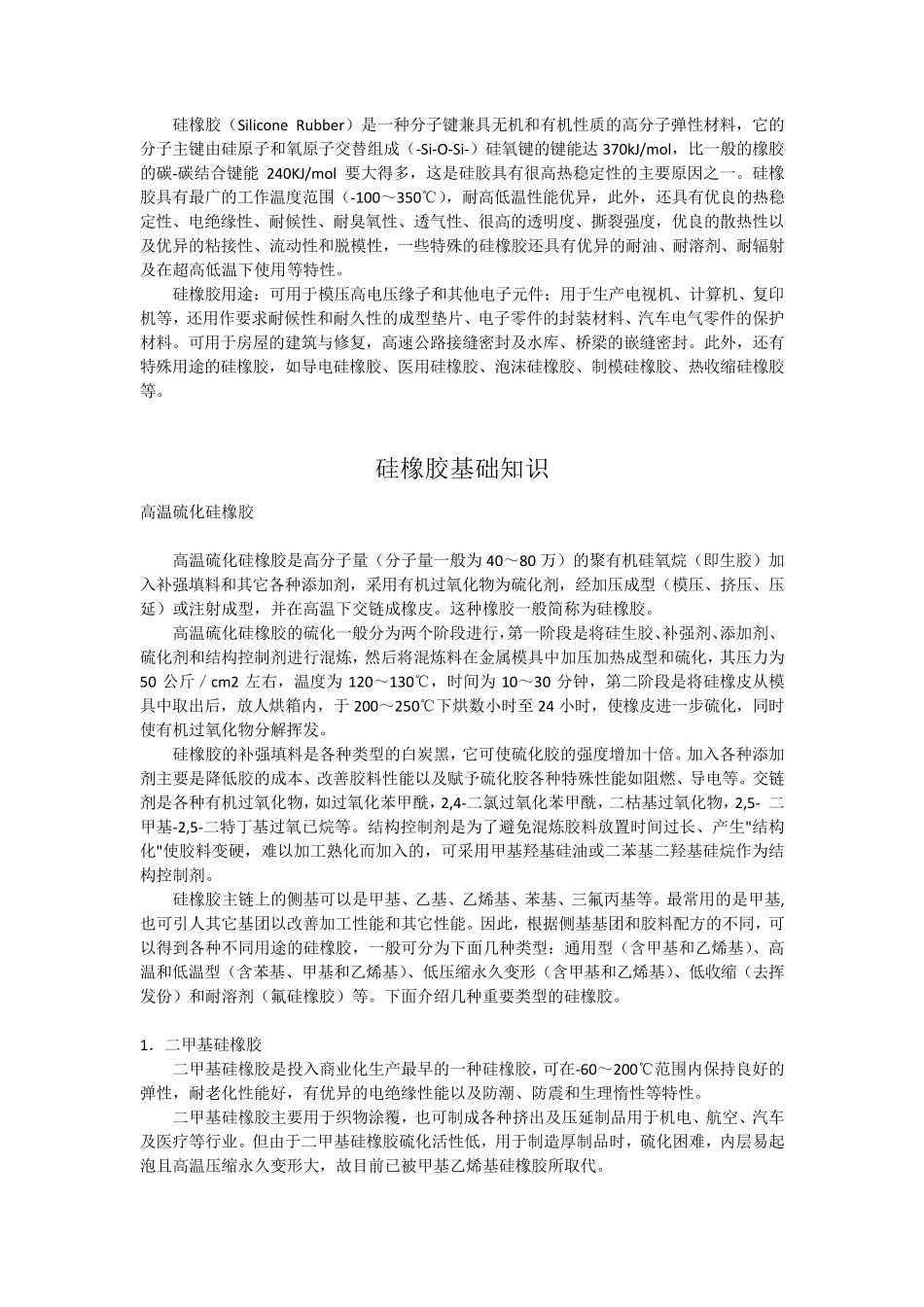

硅橡胶（Silicone Ru bber）是一种分子键兼具无机和有机性质的高分子弹性材料，它的分子主键由硅原子和氧原子交替组成（-Si-O-Si-）硅氧键的键能达370kJ/mol，比一般的橡胶的碳-碳结合键能240KJ/mol 要大得多，这是硅胶具有很高热稳定性的主要原因之一。硅橡胶具有最广的工作温度范围（-100～350℃），耐高低温性能优异，此外，还具有优良的热稳定性、电绝缘性、耐候性、耐臭氧性、透气性、很高的透明度、撕裂强度，优良的散热性以及优异的粘接性、流动性和脱模性，一些特殊的硅橡胶还具有优异的耐油、耐溶剂、耐辐射及在超高低温下使用等特性。 硅橡胶用途：可用于模压高电压缘子和其他电子元件；用于生产电视机、计算机、复印机等，还用作要求耐候性和耐久性的成型垫片、电子零件的封装材料、汽车电气零件的保护材料。可用于房屋的建筑与修复，高速公路接缝密封及水库、桥梁的嵌缝密封。此外，还有特殊用途的硅橡胶，如导电硅橡胶、医用硅橡胶、泡沫硅橡胶、制模硅橡胶、热收缩硅橡胶等。 硅橡胶基础知识 高温硫化硅橡胶 高温硫化硅橡胶是高分子量（分子量一般为 40～80 万）的聚有机硅氧烷（即生胶）加入补强填料和其它各种添加剂，采用有机过氧化物为硫化剂，经加压成型（模压、挤压、压延）或注射成型，并在高温下交链成橡皮。这种橡胶一般简称为硅橡胶。 高温硫化硅橡胶的硫化一般分为两个阶段进行，第一阶段是将硅生胶、补强剂、添加剂、硫化剂和结构控制剂进行混炼，然后将混炼料在金属模具中加压加热成型和硫化，其压力为50 公斤／cm2 左右，温度为 120～130℃，时间为 10～30 分钟，第二阶段是将硅橡皮从模具中取出后，放人烘箱内，于 200～250℃下烘数小时至 24 小时，使橡皮进一步硫化，同时使有机过氧化物分解挥发。 硅橡胶的补强填料是各种类型的白炭黑，它可使硫化胶的强度增加十倍。加入各种添加剂主要是降低胶的成本、改善胶料性能以及赋予硫化胶各种特殊性能如阻燃、导电等。交链剂是各种有机过氧化物，如过氧化苯甲酰，2,4-二氯过氧化苯甲酰，二枯基过氧化物，2,5- 二甲基-2,5-二特丁基过氧已烷等。结构控制剂是为了避免混炼胶料放置时间过长、产生"结构化"使胶料变硬，难以加工熟化而加入的，可采用甲基羟基硅油或二苯基二羟基硅烷作为结构控制剂。 硅橡胶主链上的侧基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。最常用的是甲基, 也可引人其它基团以改善加工性能和其它性能。因此，根据侧基基团和胶...
