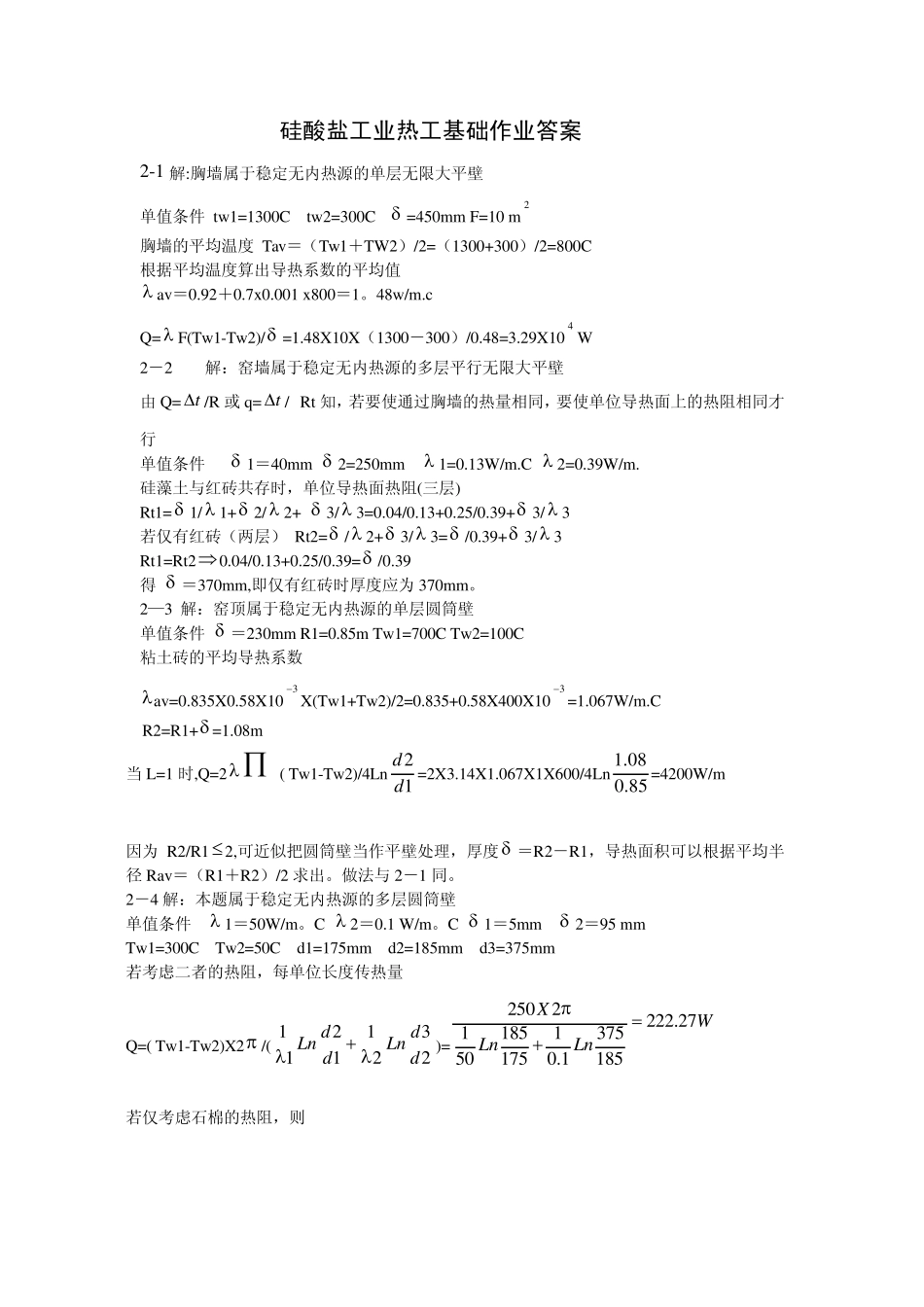

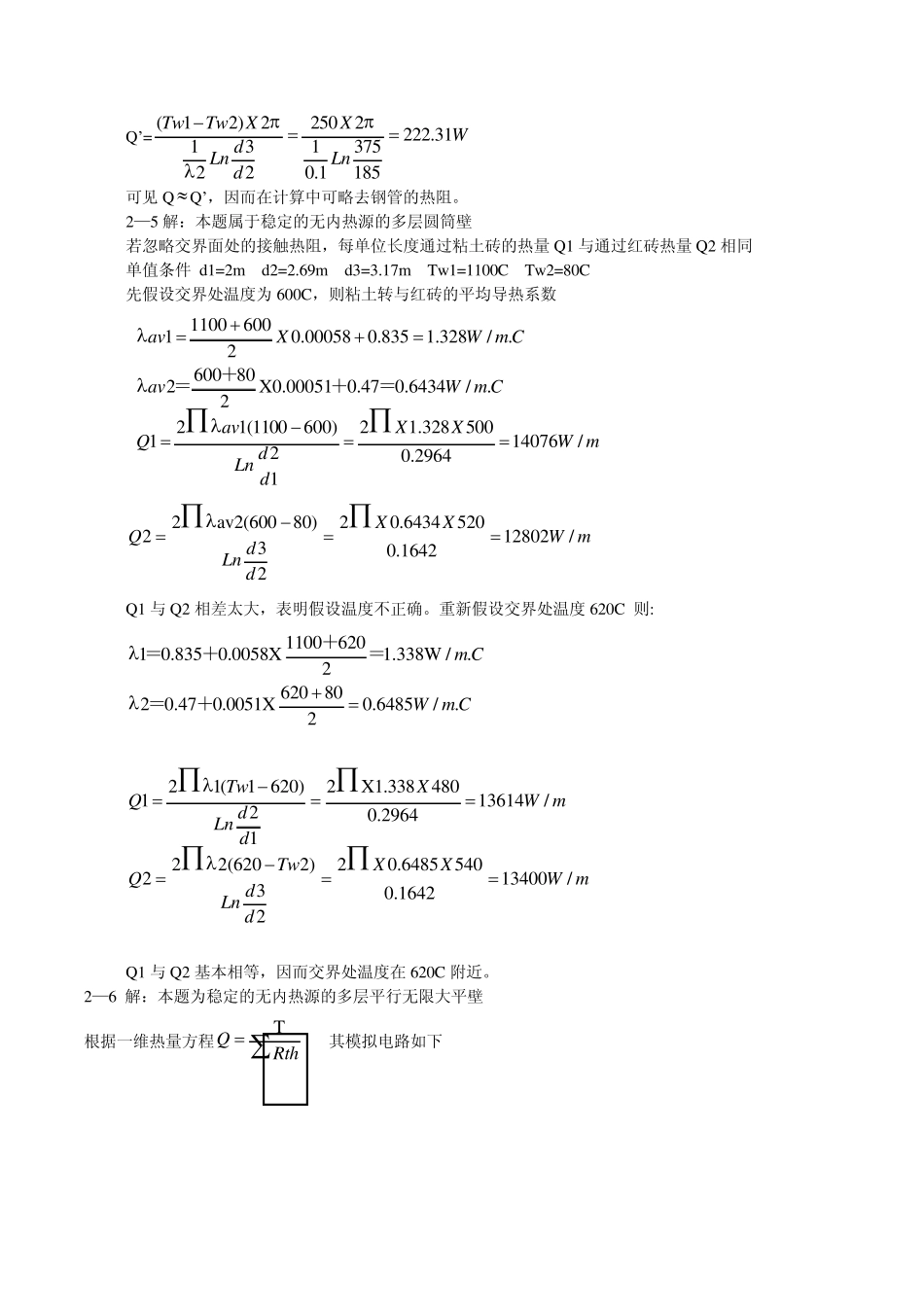

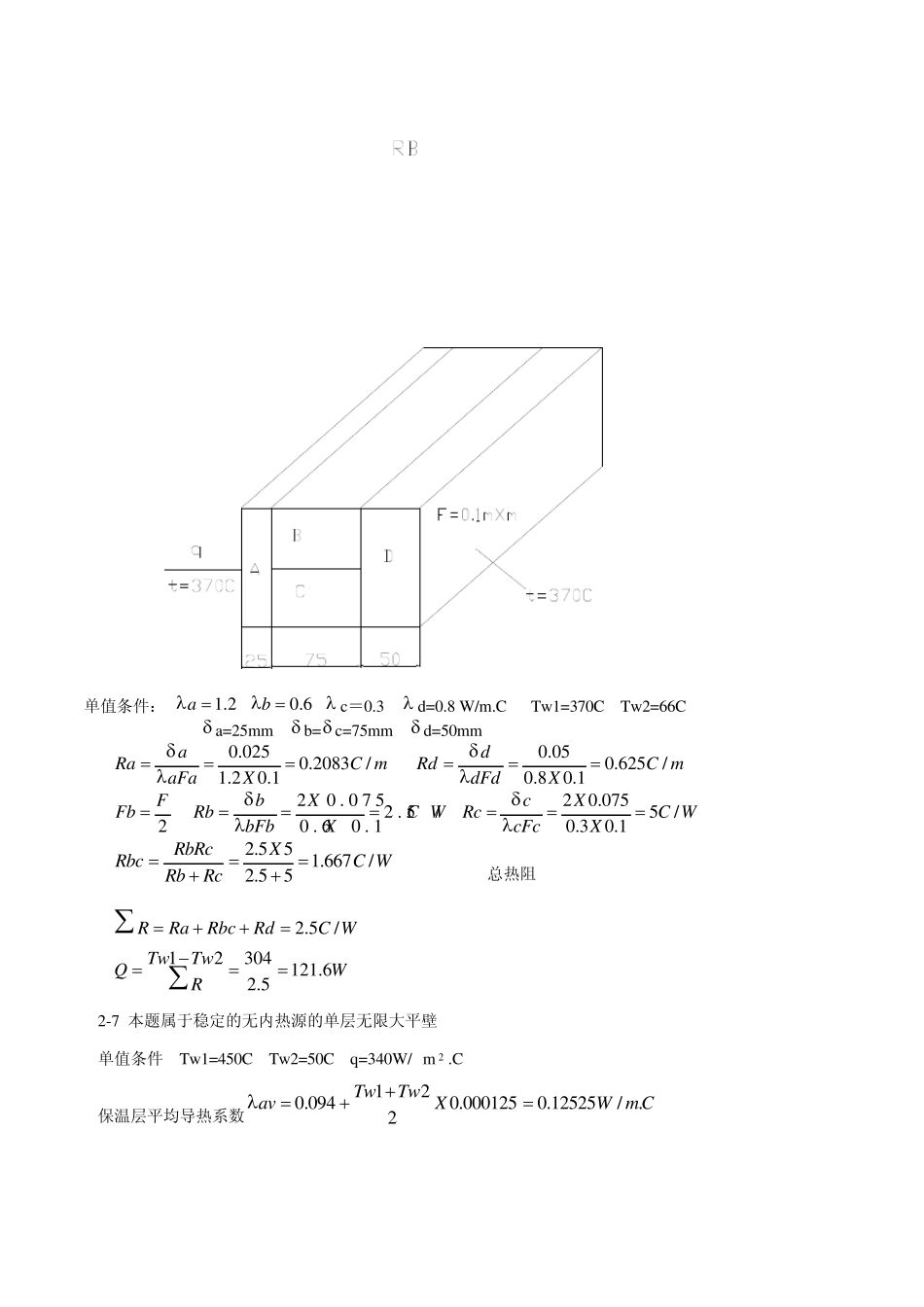

硅酸盐工业热工基础作业答案 2-1 解:胸墙属于稳定无内热源的单层无限大平壁 单值条件 tw1=1300C tw2=300C =450mm F=10 m2 胸墙的平均温度 Tav=(Tw1+TW2)/2=(1300+300)/2=800C 根据平均温度算出导热系数的平均值 av=0.92+0.7x0.001 x800=1。48w/m.c Q= F(Tw1-Tw2)/ =1.48X10X(1300-300)/0.48=3.29X104W 2-2 解:窑墙属于稳定无内热源的多层平行无限大平壁 由Q= t /R 或q= t / Rt 知,若要使通过胸墙的热量相同,要使单位导热面上的热阻相同才行 单值条件 1=40mm 2=250mm 1=0.13W/m.C 2=0.39W/m. 硅藻土与红砖共存时,单位导热面热阻(三层) Rt1= 1/ 1+ 2/ 2+ 3/ 3=0.04/0.13+0.25/0.39+ 3/ 3 若仅有红砖(两层) Rt2= / 2+ 3/ 3= /0.39+ 3/ 3 Rt1=Rt20.04/0.13+0.25/0.39= /0.39 得 =370mm,即仅有红砖时厚度应为370mm。 2—3 解:窑顶属于稳定无内热源的单层圆筒壁 单值条件 =230mm R1=0.85m Tw1=700C Tw2=100C 粘土砖的平均导热系数 av=0.835X0.58X103X(Tw1+Tw2)/2=0.835+0.58X400X103=1.067W/m.C R2=R1+ =1.08m 当 L=1 时,Q=2 ( Tw1-Tw2)/4Ln21dd=2X3.14X1.067X1X600/4Ln 1.080.85 =4200W/m 因为R2/R12,可近似把圆筒壁当作平壁处理,厚度 =R2-R1,导热面积可以根据平均半径 Rav=(R1+R2)/2 求出。做法与2-1 同。 2-4 解:本题属于稳定无内热源的多层圆筒壁 单值条件 1=50W/m。C 2=0.1 W/m。C 1=5mm 2=95 mm Tw1=300C Tw2=50C d1=175mm d2=185mm d3=375mm 若考虑二者的热阻,每单位长度传热量 Q=( Tw1-Tw2)X2 /( 12131122ddLnLndd)=2502222.2711851375501750.1185XWLnLn 若仅考虑石棉的热阻,则 Q’= (12)22502222.31131375220.1185TwTwXXWdLnLnd 可见QQ’,因而在计算中可略去钢管的热阻。 2—5 解:本题属于稳定的无内热源的多层圆筒壁 若忽略交界面处的接触热阻,每单位长度通过粘土砖的热量 Q1 与通过红砖热量 Q2 相同 单值条件 d1=2m d2=2.69m d3=3.17m Tw 1=1100C Tw 2=80C 先假设交界处温度为 600C,则粘土转与红砖的平均导热系数 110060010.000580.8351.328/.2600802X0.00051 0.470.6434/.221(1100600)21.328500114076/20.29641avXW mCavW...
