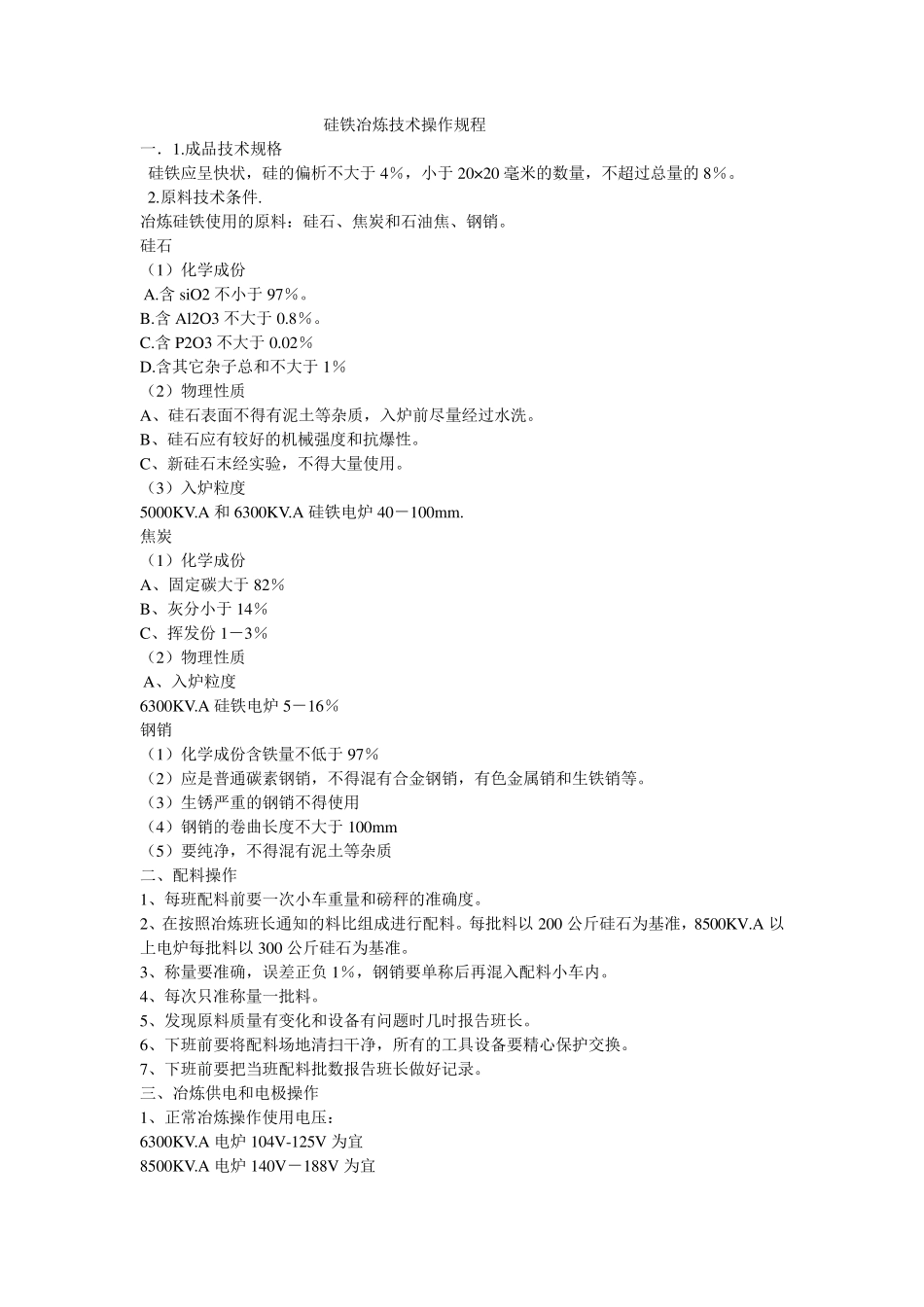

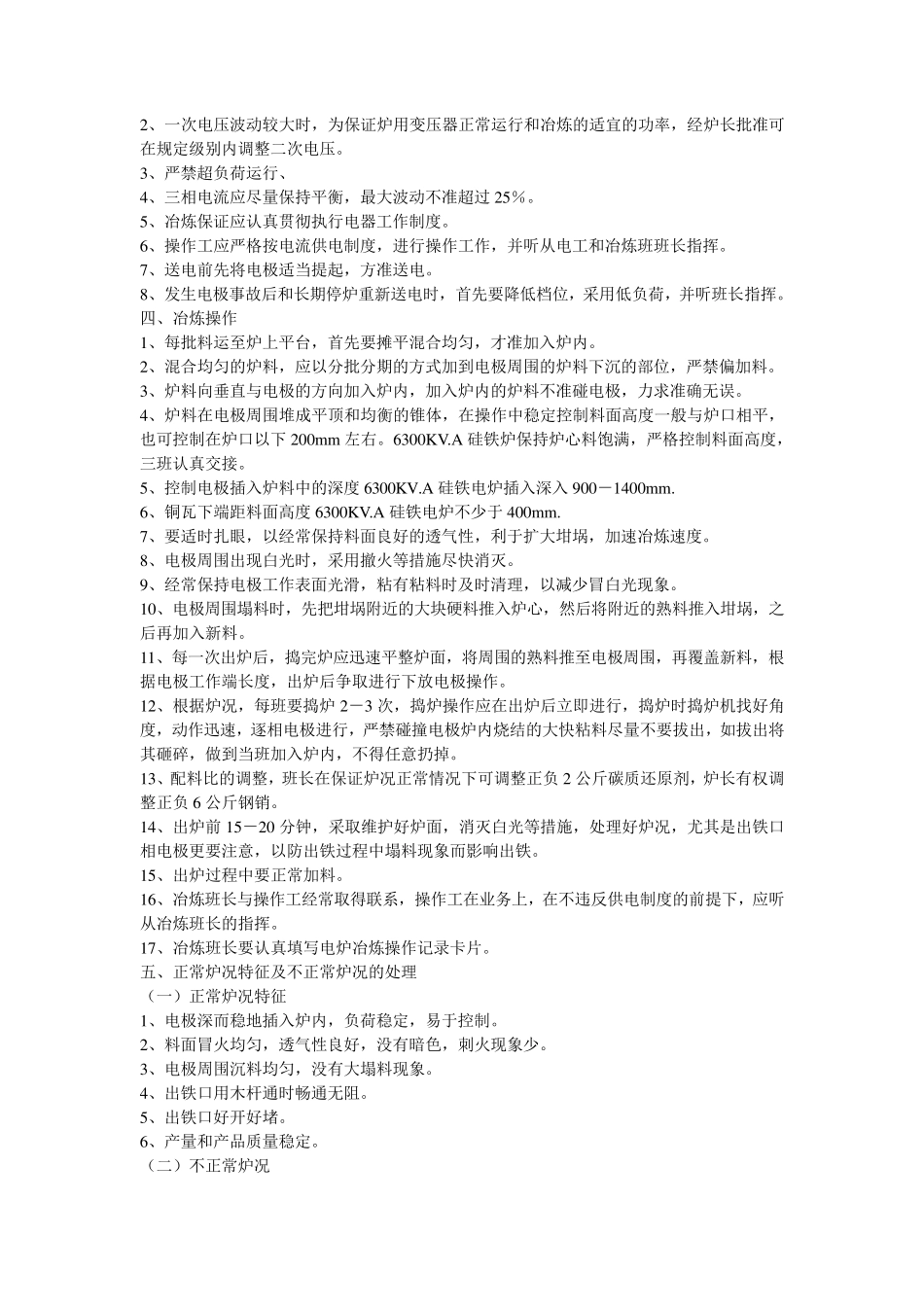

硅铁冶炼技术操作规程 一．1.成品技术规格 硅铁应呈快状，硅的偏析不大于4％，小于20× 20 毫米的数量，不超过总量的8％。 2.原料技术条件. 冶炼硅铁使用的原料：硅石、焦炭和石油焦、钢销。 硅石 （1）化学成份 A.含 siO2 不小于97％。 B.含 Al2O3 不大于0.8％。 C.含 P2O3 不大于0.02％ D.含其它杂子总和不大于1％ （2）物理性质 A、硅石表面不得有泥土等杂质，入炉前尽量经过水洗。 B、硅石应有较好的机械强度和抗爆性。 C、新硅石末经实验，不得大量使用。 （3）入炉粒度 5000KV.A 和 6300KV.A 硅铁电炉 40－100mm. 焦炭 （1）化学成份 A、固定碳大于82％ B、灰分小于14％ C、挥发份 1－3％ （2）物理性质 A、入炉粒度 6300KV.A 硅铁电炉 5－16％ 钢销 （1）化学成份含铁量不低于97％ （2）应是普通碳素钢销，不得混有合金钢销，有色金属销和生铁销等。 （3）生锈严重的钢销不得使用 （4）钢销的卷曲长度不大于100mm （5）要纯净，不得混有泥土等杂质 二、配料操作 1、每班配料前要一次小车重量和磅秤的准确度。 2、在按照冶炼班长通知的料比组成进行配料。每批料以 200 公斤硅石为基准，8500KV.A 以上电炉每批料以 300 公斤硅石为基准。 3、称量要准确，误差正负 1％，钢销要单称后再混入配料小车内。 4、每次只准称量一批料。 5、发现原料质量有变化和设备有问题时几时报告班长。 6、下班前要将配料场地清扫干净，所有的工具设备要精心保护交换。 7、下班前要把当班配料批数报告班长做好记录。 三、冶炼供电和电极操作 1、正常冶炼操作使用电压： 6300KV.A 电炉 104V-125V 为宜 8500KV.A 电炉 140V－188V 为宜 2、一次电压波动较大时，为保证炉用变压器正常运行和冶炼的适宜的功率，经炉长批准可在规定级别内调整二次电压。 3、严禁超负荷运行、 4、三相电流应尽量保持平衡，最大波动不准超过 25％。 5、冶炼保证应认真贯彻执行电器工作制度。 6、操作工应严格按电流供电制度，进行操作工作，并听从电工和冶炼班班长指挥。 7、送电前先将电极适当提起，方准送电。 8、发生电极事故后和长期停炉重新送电时，首先要降低档位，采用低负荷，并听班长指挥。 四、冶炼操作 1、每批料运至炉上平台，首先要摊平混合均匀，才准加入炉内。 2、混合均匀的炉料，应以分批分期的方式加到电极周围的炉料下沉的部位，严禁偏加料。 3、炉料向垂直与电极的方向加入炉内，加...
