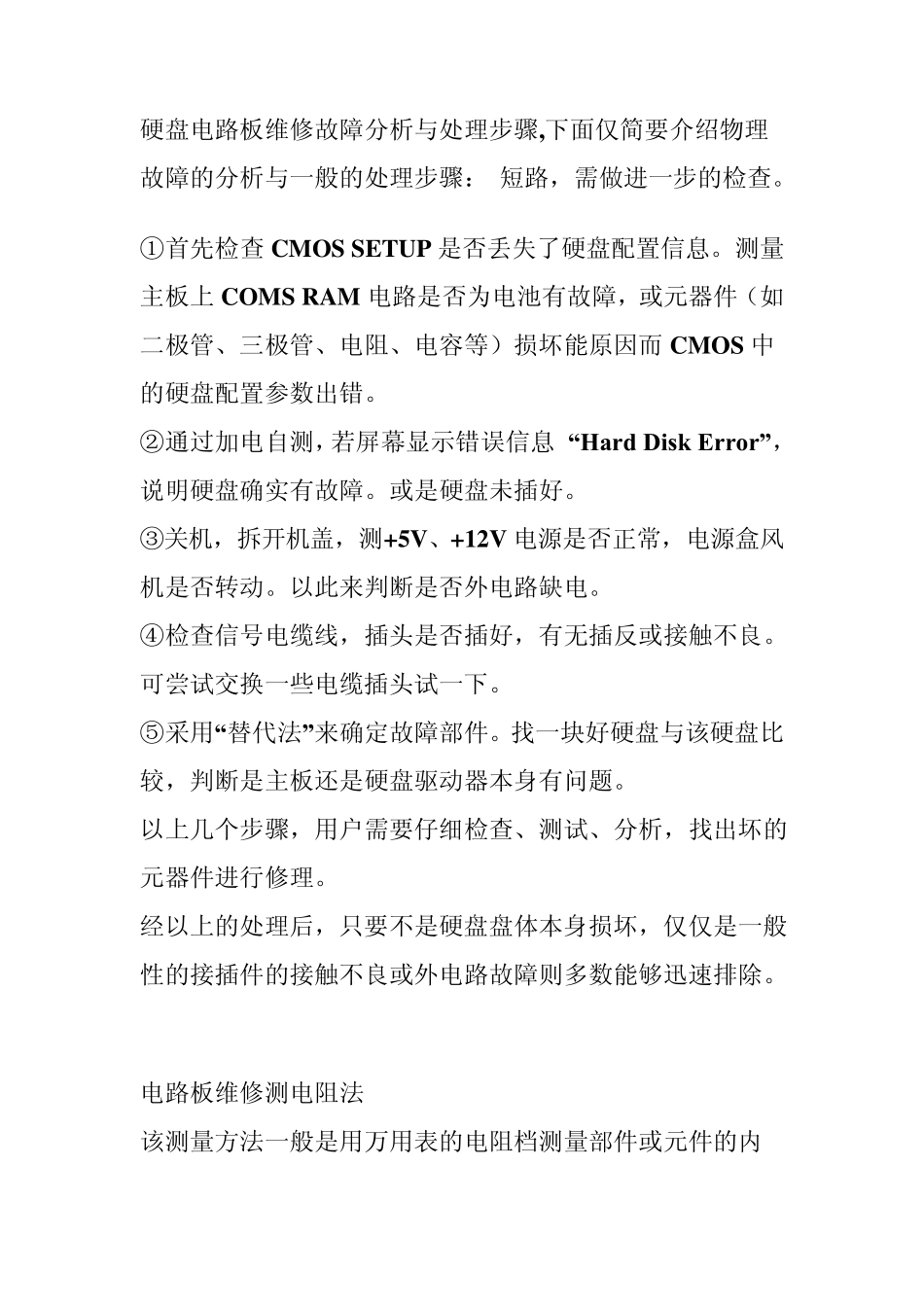

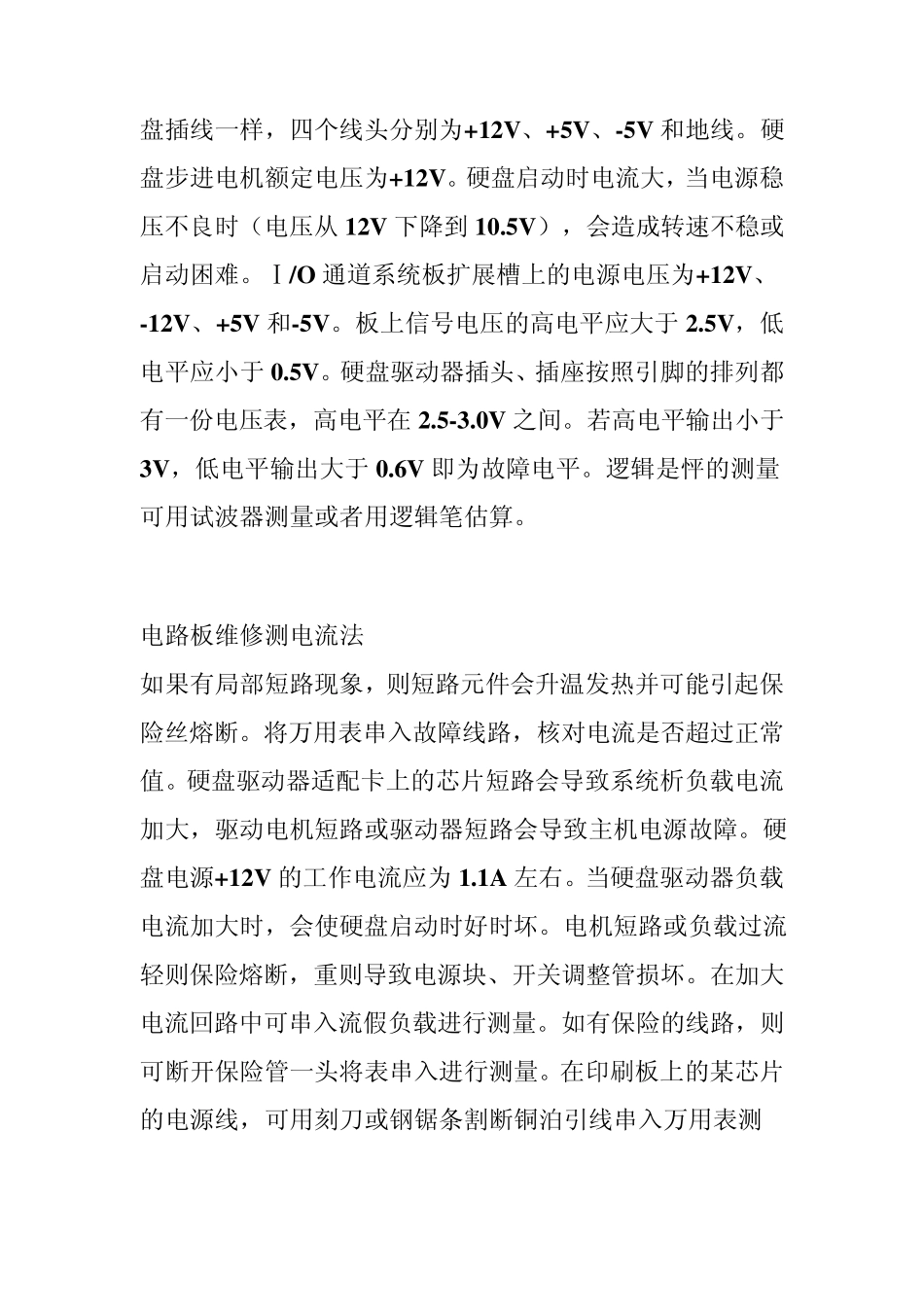

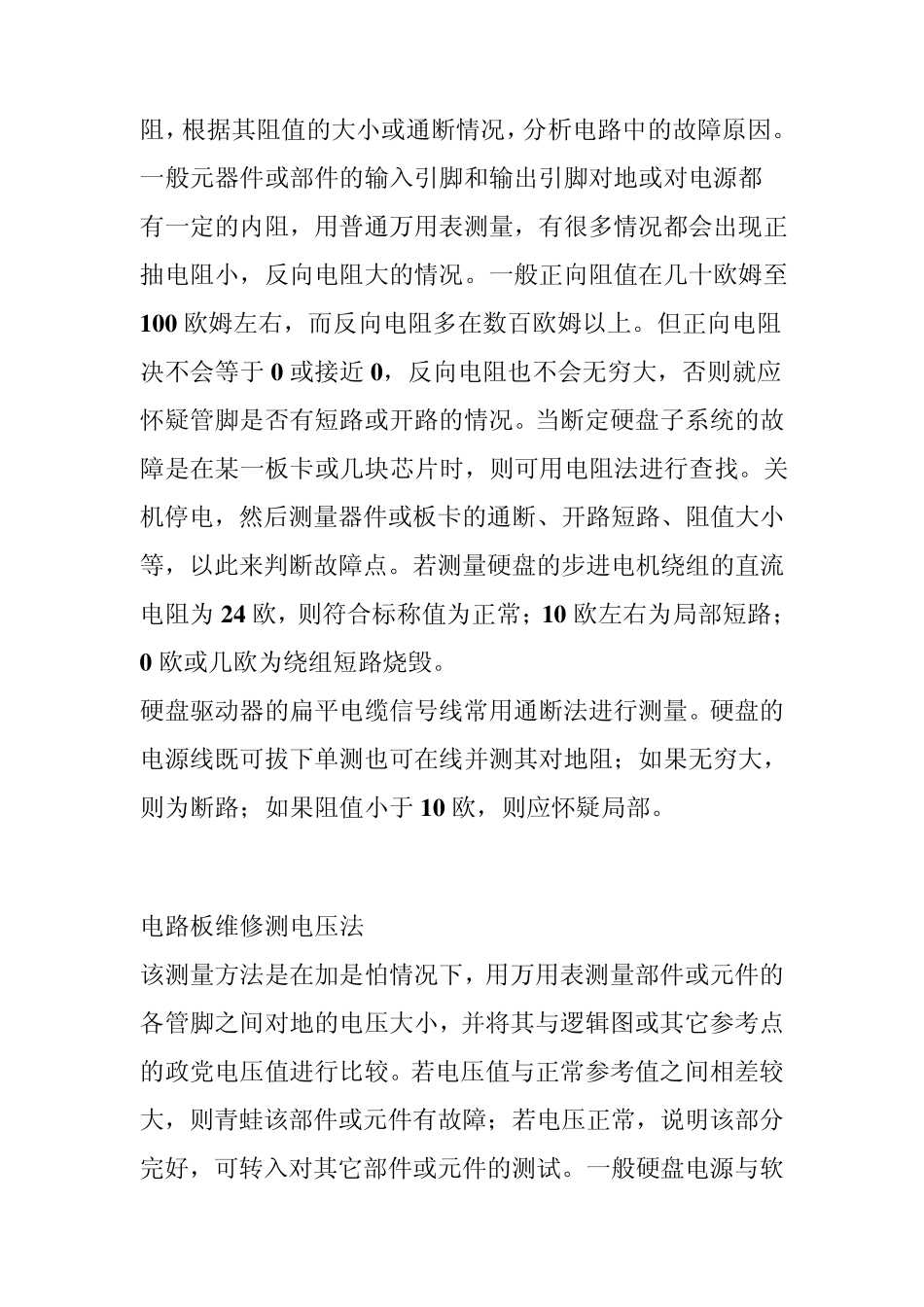

硬盘电路板维修故障分析与处理步骤,下面仅简要介绍物理故障的分析与一般的处理步骤： 短路，需做进一步的检查。 ①首先检查CMOS SETUP 是否丢失了硬盘配置信息。测量主板上 COMS RAM 电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）损坏能原因而 CMOS 中的硬盘配置参数出错。 ②通过加电自测，若屏幕显示错误信息 “Hard Disk Error”，说明硬盘确实有故障。或是硬盘未插好。 ③关机，拆开机盖，测+5V、+12V 电源是否正常，电源盒风机是否转动。以此来判断是否外电路缺电。 ④检查信号电缆线，插头是否插好，有无插反或接触不良。可尝试交换一些电缆插头试一下。 ⑤采用“替代法”来确定故障部件。找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。 以上几个步骤，用户需要仔细检查、测试、分析，找出坏的元器件进行修理。 经以上的处理后，只要不是硬盘盘体本身损坏，仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除。 电路板维修测电阻法 该测量方法一般是用万用表的电阻档测量部件或元件的内阻，根据其阻值的大小或通断情况，分析电路中的故障原因。一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表测量，有很多情况都会出现正抽电阻小，反向电阻大的情况。一般正向阻值在几十欧姆至1 0 0 欧姆左右，而反向电阻多在数百欧姆以上。但正向电阻决不会等于0 或接近0 ，反向电阻也不会无穷大，否则就应怀疑管脚是否有短路或开路的情况。当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。关机停电，然后测量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。若测量硬盘的步进电机绕组的直流电阻为 2 4 欧，则符合标称值为正常；1 0 欧左右为局部短路；0 欧或几欧为绕组短路烧毁。 硬盘驱动器的扁平电缆信号线常用通断法进行测量。硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于1 0 欧，则应怀疑局部。 电路板维修测电压法 该测量方法是在加是怕情况下，用万用表测量部件或元件的各管脚之间对地的电压大小，并将其与逻辑图或其它参考点的政党电压值进行比较。若电压值与正常参考值之间相差较大，则青蛙该部件或元件有故障；若电压正常，说明该部分完好，可转入对其它部件或元件的测试。一般硬盘电源与软盘插线一样，四个线头分别为+12V、+5V、-5V 和地...
