硬盘结构原理磁道,扇区和柱面图示 我们知道硬盘中是由一片片的磁盘组成的,大家可能没有打开过硬盘,没见过它具体是什么样
不过这不要紧
我们只要理解了什么是磁道,扇区和柱面就够了

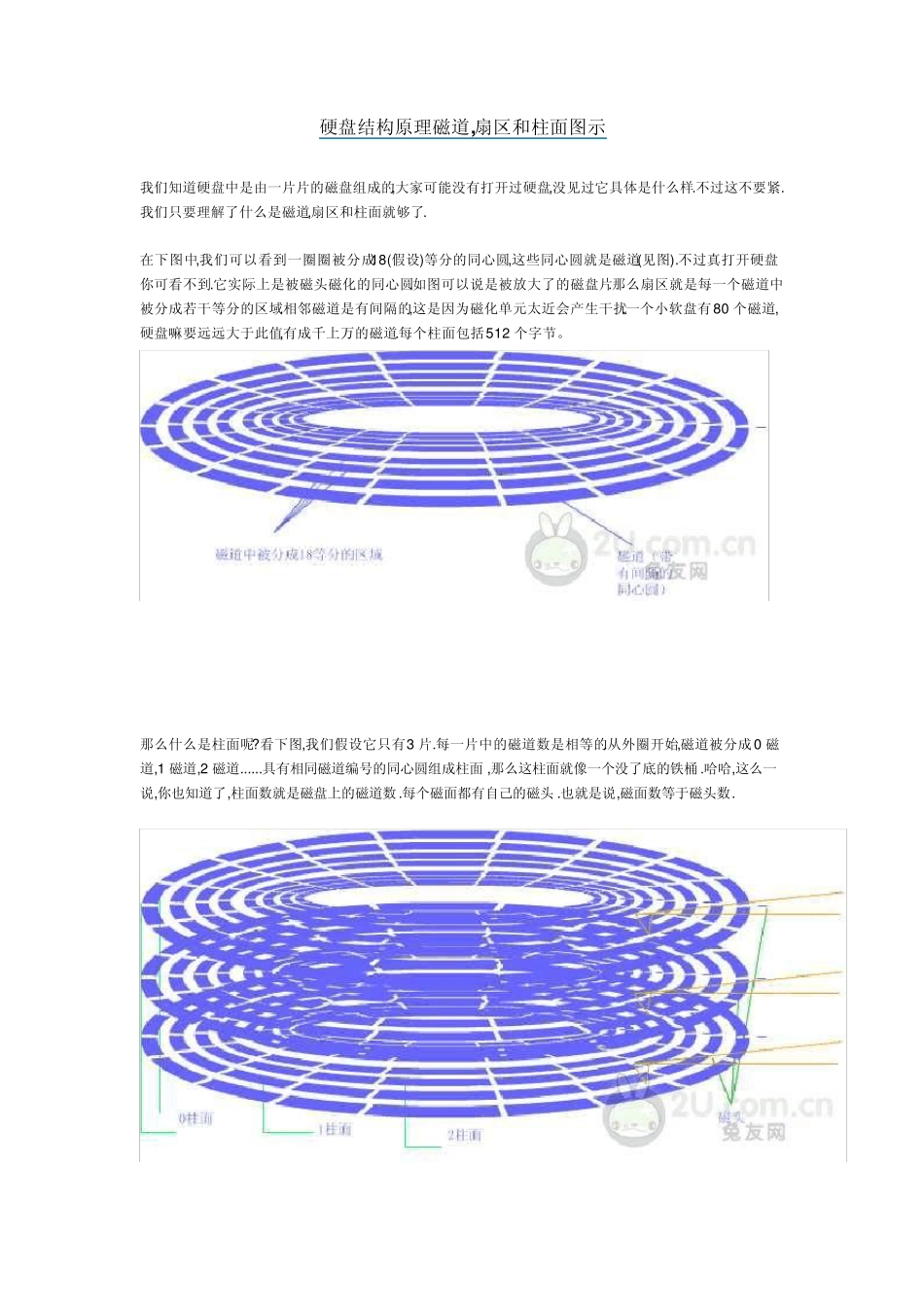

在下图中,我们可以看到一圈圈被分成1 8 (假设)等分的同心圆,这些同心圆就是磁道(见图)
不过真打开硬盘你可看不到
它实际上是被磁头磁化的同心圆
如图可以说是被放大了的磁盘片
那么扇区就是每一个磁道中被分成若干等分的区域
相邻磁道是有间隔的,这是因为磁化单元太近会产生干扰
一个小软盘有8 0 个磁道,硬盘嘛要远远大于此值,有成千上万的磁道
每个柱面包括5 1 2 个字节
那么什么是柱面呢
看下图,我们假设它只有3 片
每一片中的磁道数是相等的
从外圈开始,磁道被分成0 磁道,1 磁道,2 磁道
具有相同磁道编号的同心圆组成柱面,那么这柱面就像一个没了底的铁桶
哈哈,这么一说,你也知道了,柱面数就是磁盘上的磁道数
每个磁面都有自己的磁头
也就是说,磁面数等于磁头数

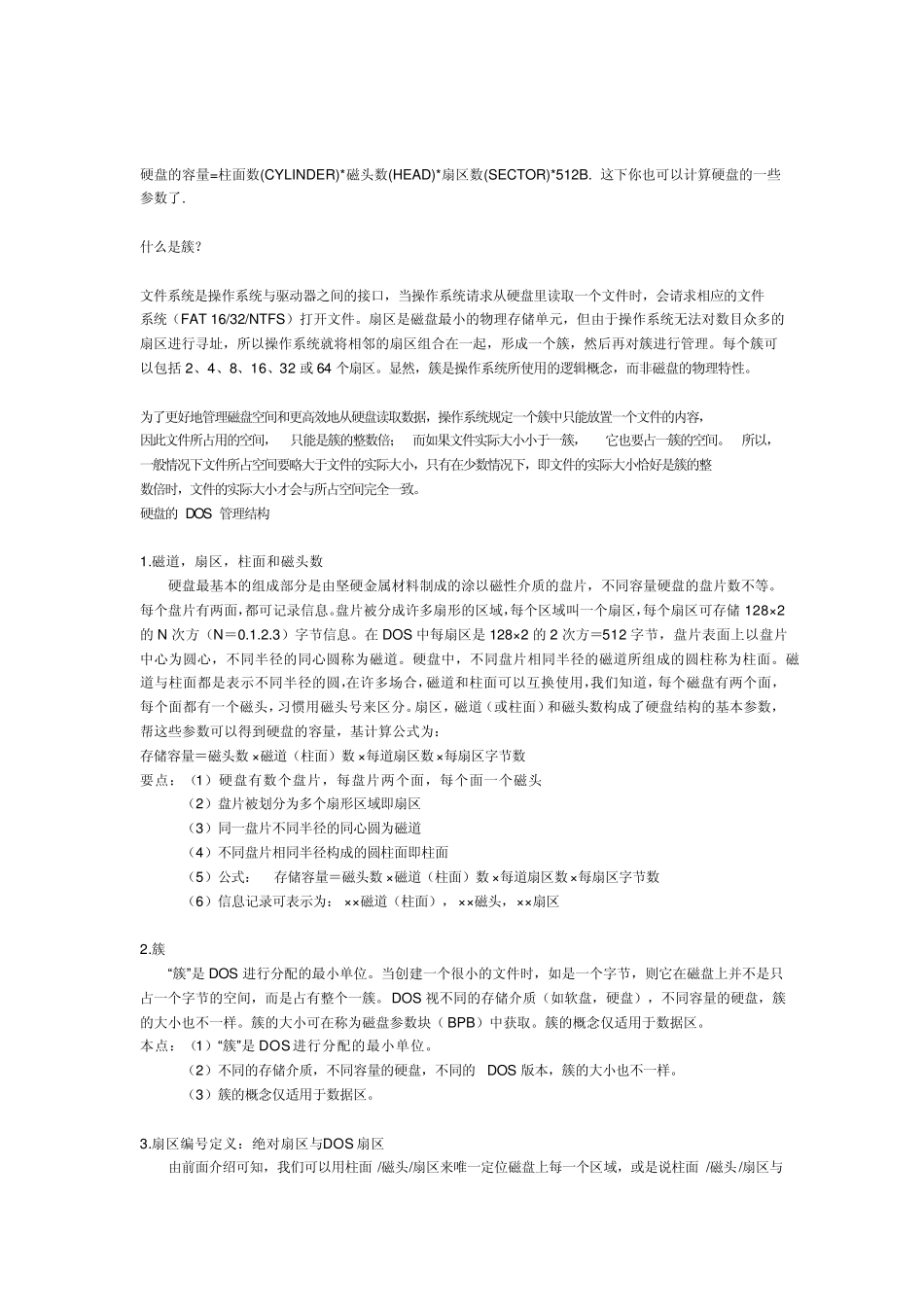

硬盘的容量=柱面数(CYLINDER)*磁头数(HEAD)*扇区数(SECTOR)*512B
这下你也可以计算硬盘的一些参数了
文件系统是操作系统与驱动器之间的接口，当操作系统请求从硬盘里读取一个文件时，会请求相应的文件系统（FAT 16/32/NTFS）打开文件
扇区是磁盘最小的物理存储单元，但由于操作系统无法对数目众多的扇区进行寻址，所以操作系统就将相邻的扇区组合在一起，形成一个簇，然后再对簇进行管理
每个簇可以包括2、4、8、16、32 或 64 个扇区
显然，簇是操作系统所使用的逻辑概念，而非磁盘的物理特性
为了更好地管理磁盘空间和更高效地从硬盘读取数据，操作系统规定一个簇中只能放置一个文件的内容，因此文件所占用的空间，只能是簇的整数倍； 而如果文件实际大小小于一簇，它也要占一簇的空间
