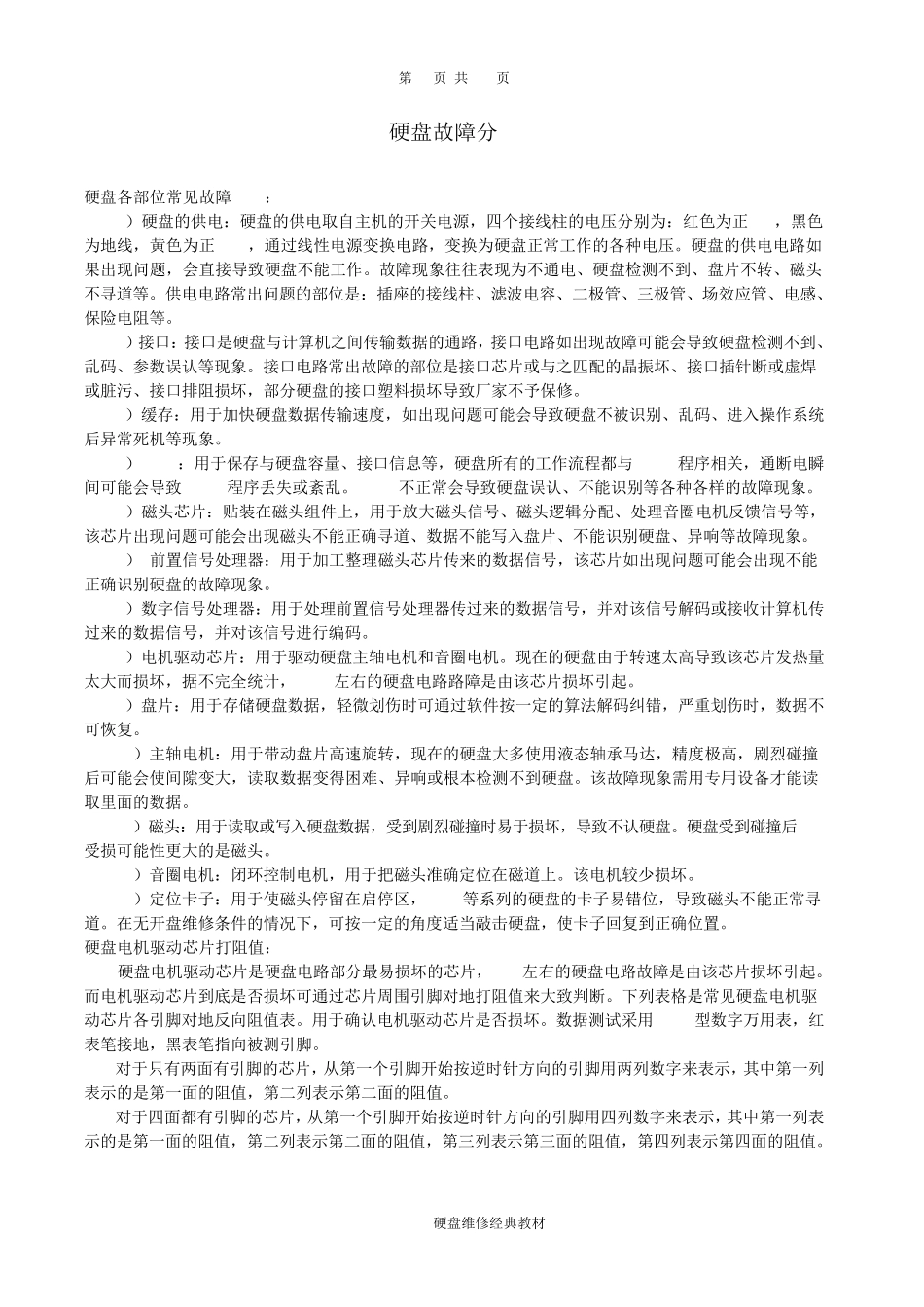

第1页共43页硬盘维修经典教材硬盘故障分类硬盘各部位常见故障汇总：1）硬盘的供电：硬盘的供电取自主机的开关电源，四个接线柱的电压分别为：红色为正5V，黑色为地线，黄色为正12V，通过线性电源变换电路，变换为硬盘正常工作的各种电压
硬盘的供电电路如果出现问题，会直接导致硬盘不能工作
故障现象往往表现为不通电、硬盘检测不到、盘片不转、磁头不寻道等
供电电路常出问题的部位是：插座的接线柱、滤波电容、二极管、三极管、场效应管、电感、保险电阻等
2）接口：接口是硬盘与计算机之间传输数据的通路，接口电路如出现故障可能会导致硬盘检测不到、乱码、参数误认等现象
接口电路常出故障的部位是接口芯片或与之匹配的晶振坏、接口插针断或虚焊或脏污、接口排阻损坏，部分硬盘的接口塑料损坏导致厂家不予保修
3）缓存：用于加快硬盘数据传输速度，如出现问题可能会导致硬盘不被识别、乱码、进入操作系统后异常死机等现象
4）BIOS：用于保存与硬盘容量、接口信息等，硬盘所有的工作流程都与 BIOS程序相关，通断电瞬间可能会导致BIOS程序丢失或紊乱
BIOS不正常会导致硬盘误认、不能识别等各种各样的故障现象
5）磁头芯片：贴装在磁头组件上，用于放大磁头信号、磁头逻辑分配、处理音圈电机反馈信号等，该芯片出现问题可能会出现磁头不能正确寻道、数据不能写入盘片、不能识别硬盘、异响等故障现象
6）前置信号处理器：用于加工整理磁头芯片传来的数据信号，该芯片如出现问题可能会出现不能正确识别硬盘的故障现象
7）数字信号处理器：用于处理前置信号处理器传过来的数据信号，并对该信号解码或接收计算机传过来的数据信号，并对该信号进行编码
8）电机驱动芯片：用于驱动硬盘主轴电机和音圈电机
现在的硬盘由于转速太高导致该芯片发热量太大而损坏，据不完全统计，70%左右的硬盘电路路障是由该芯片损坏引起
9）盘片：用于存储硬盘数据，轻微划伤时可通过软件按
