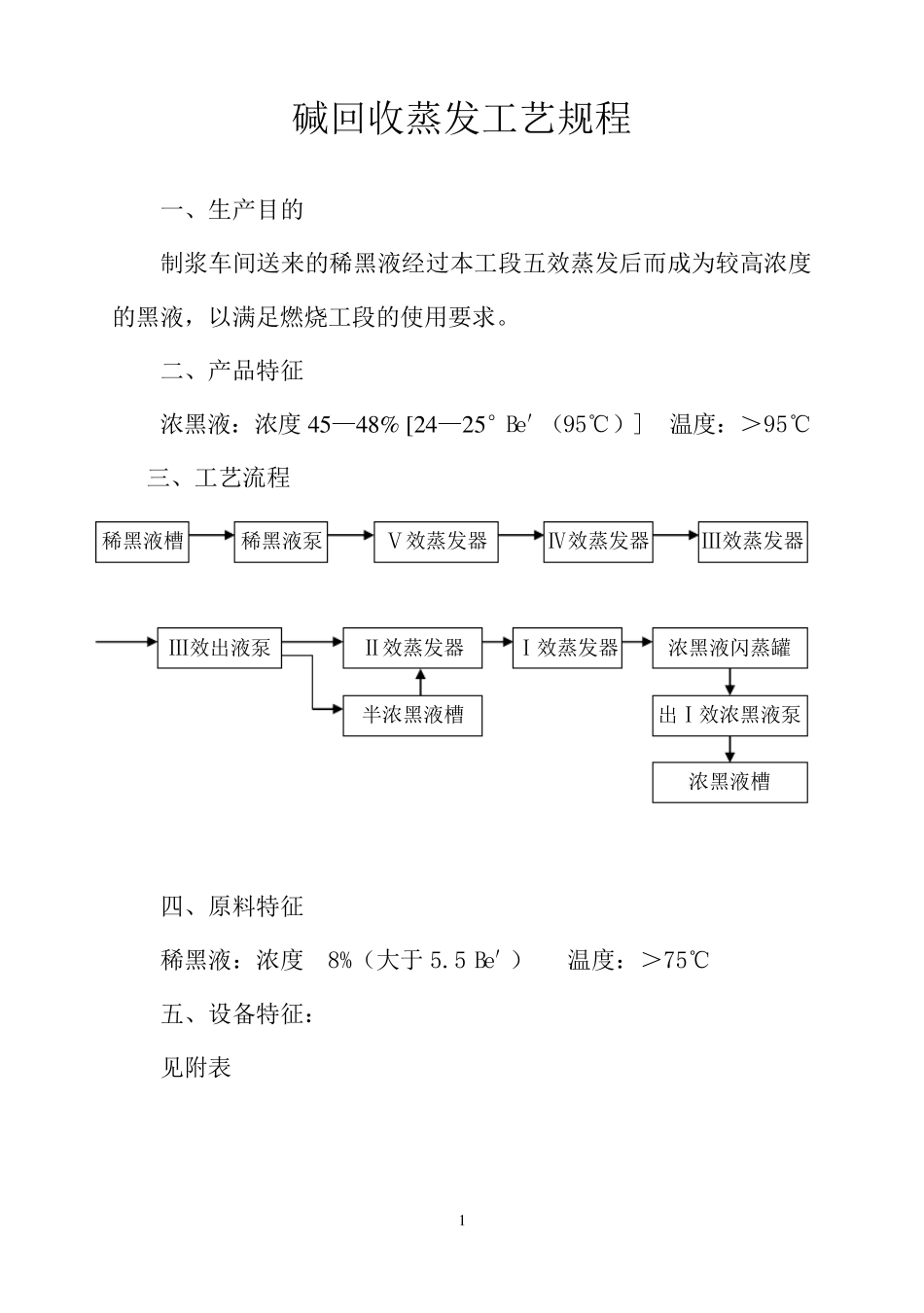

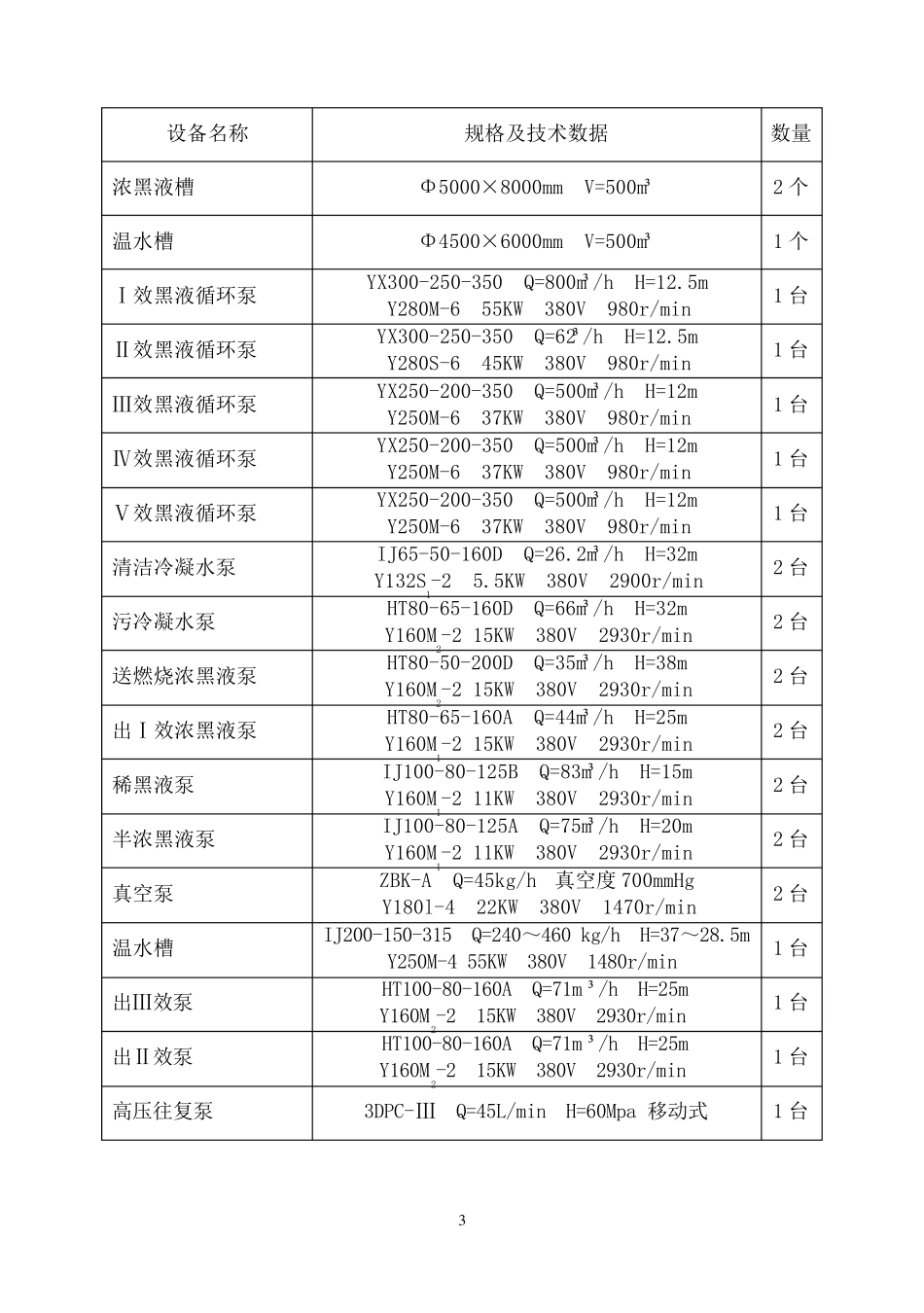

1 碱回收蒸发工艺规程 一、生产目的 制浆车间送来的稀黑液经过本工段五效蒸发后而成为较高浓度的黑液，以满足燃烧工段的使用要求。 二、产品特征 浓黑液：浓度45—48% [24—25°Be′（ 95℃）] 温度：＞95℃ 三、工艺流程 四、原料特征 稀黑液：浓度 8%（大于 5.5 Be′） 温度：＞75℃ 五、设备特征： 见附表 稀黑液槽 稀黑液泵 Ⅴ效蒸发器 Ⅳ效蒸发器 Ⅲ效蒸发器 Ⅱ效蒸发器 Ⅲ效出液泵 半浓黑液槽 出Ⅰ效浓黑液泵 Ⅰ效蒸发器 浓黑液闪蒸罐 浓黑液槽 2 附表： 设备名称 规格及技术数据 数量 Ⅰ效板式降膜蒸发器 单室Φ3200×11800mm 加热面积1200 ㎡ 1 台 Ⅱ效板式降膜蒸发器 单室Φ3000×11700mm 加热面积1000 ㎡ 1 台 Ⅲ效板式降膜蒸发器 单室Φ2800×11500mm 加热面积900 ㎡ 1 台 Ⅳ效板式降膜蒸发器 单室Φ2800×11500mm 加热面积900 ㎡ 1 台 Ⅴ效板式降膜蒸发器 单室Φ2800×11500mm 加热面积900 ㎡ 1 台 板式降膜冷凝器 单室Φ2200×11500mm 加热面积360 ㎡ 1 台 清洁冷凝水液位罐 Φ612×1000mm 1 台 清洁冷凝水闪蒸罐 Φ800×800mm 1 台 Ⅱ冷凝水闪蒸罐 Φ600×900mm 1 台 Ⅲ冷凝水闪蒸罐 Φ600×1000mm 1 台 Ⅳ冷凝水闪蒸罐 Φ600×1000mm 1 台 污冷凝水液位罐 Φ600×1000mm 1 台 浓黑液闪蒸罐 Φ800×1000mm 1 台 黑液取样器 六个取样头，材质：不锈钢 1 个 水封槽 4500×1500×1200mm 1 个 稀黑液槽 Φ8000×10500mm V=500m³ 2 个 低 温 半 浓黑液槽 Φ8000×10500mm V=500m³ 1 个 高 温 半 浓黑液槽 Φ8000×10500mm V=500m³ 1 个 3 设备名称 规格及技术数据 数量 浓黑液槽 Φ5000×8000mm V=500m³ 2 个 温 水 槽 Φ4500×6000mm V=500m³ 1 个 Ⅰ 效 黑液循 环 泵 YX300-250-350 Q=800m³/h H=12.5m Y280M-6 55KW 380V 980r/min 1 台 Ⅱ 效 黑液循 环 泵 YX300-250-350 Q=62³/h H=12.5m Y280S-6 45KW 380V 980r/min 1 台 Ⅲ 效 黑液循 环 泵 YX250-200-350 Q=500m³/h H=12m Y250M-6 37KW 380V 980r/min 1 台 Ⅳ 效 黑液循 环 泵 YX250-200-350 Q=500m³/h H=12m Y250M-6 37KW 380V 980r/min 1 台 Ⅴ 效 黑液循 环 泵 YX250-200-350 Q=500m³/h H=12m Y250M-6 37KW 380V 980r/min 1 台 清 洁 冷...
