磁场对电流的作用练习题

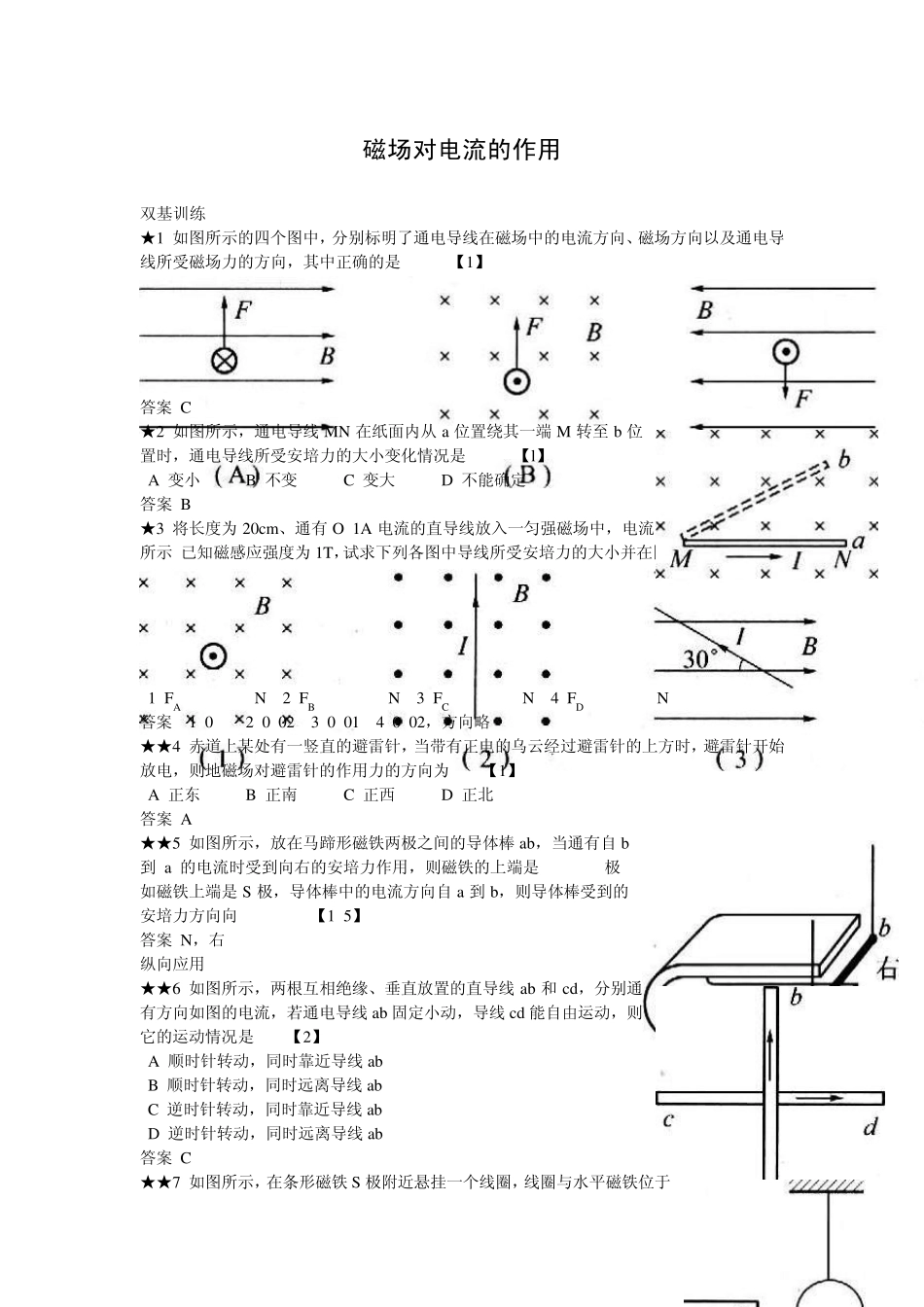

磁场对电流的作用 双基训练 ★1.如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是( ).【1】 答案:C ★2.如图所示，通电导线 MN 在纸面内从 a 位置绕其一端 M 转至 b 位置时，通电导线所受安培力的大小变化情况是( ).【l】 (A)变小 (B)不变 (C)变大 (D)不能确定 答案:B ★3.将长度为 20cm 、通有 O.1A 电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示.已知磁感应强度为 1T，试求下列各图中导线所受安培力的大小并在图中标明方向.【4】 (1)FA=________N.(2)FB=________N.(3)FC=________N.(4)FD=________N. 答案:(1)0 (2)0.02 (3)0.01 (4)0.02，方向略 ★★4.赤道上某处有一竖直的避雷针，当带有正电的乌云经过避雷针的上方时，避雷针开始放电，则地磁场对避雷针的作用力的方向为( ).【1】 (A)正东 (B)正南 (C)正西 (D)正北 答案:A ★★5.如图所示，放在马蹄形磁铁两极之间的导体棒 ab，当通有自 b到 a 的电流时受到向右的安培力作用，则磁铁的上端是________极.如磁铁上端是 S 极，导体棒中的电流方向自 a 到 b，则导体棒受到的安培力方向向________.【1.5】 答案:N，右 纵向应用 ★★6.如图所示，两根互相绝缘、垂直放置的直导线 ab 和 cd，分别通有方向如图的电流，若通电导线 ab 固定小动，导线 cd 能自由运动，则它的运动情况是( ).【2】 (A)顺时针转动，同时靠近导线 ab (B)顺时针转动，同时远离导线 ab (C)逆时针转动，同时靠近导线 ab (D)逆时针转动，同时远离导线 ab 答案:C ★★7.如图所示，在条形磁铁 S 极附近悬挂一个线圈，线圈与水平磁铁位于 同一平面内，当线圈中电流沿图示方向流动时，将会出现( ).【2】 (A)线圈向磁铁平移 (B)线圈远离磁铁平移 (C)从上往下看，线圈顺时针转动，同时靠近磁铁 (D)从上往下看，线圈逆时针转动，同时靠近磁铁 答案:D ★★★8.一个可以自由运动的线圈 L1 和一个固定的线圈 L2 互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通有如图所示方向的电流时，则从左向右看，线圈 L1 将( ).【2.5】 (A)不动 (B)顺时针转动 (C)逆时针转动 (D)向纸外平动 答案:D ★★★9.如图所示，一位于 xy 平面内的矩形通电线圈只能绕 Ox轴转动，线圈的四个边分别与 x、y 轴平行，线圈中电流方向如图所示.欲使线圈转动起来空间应加上的磁场...
