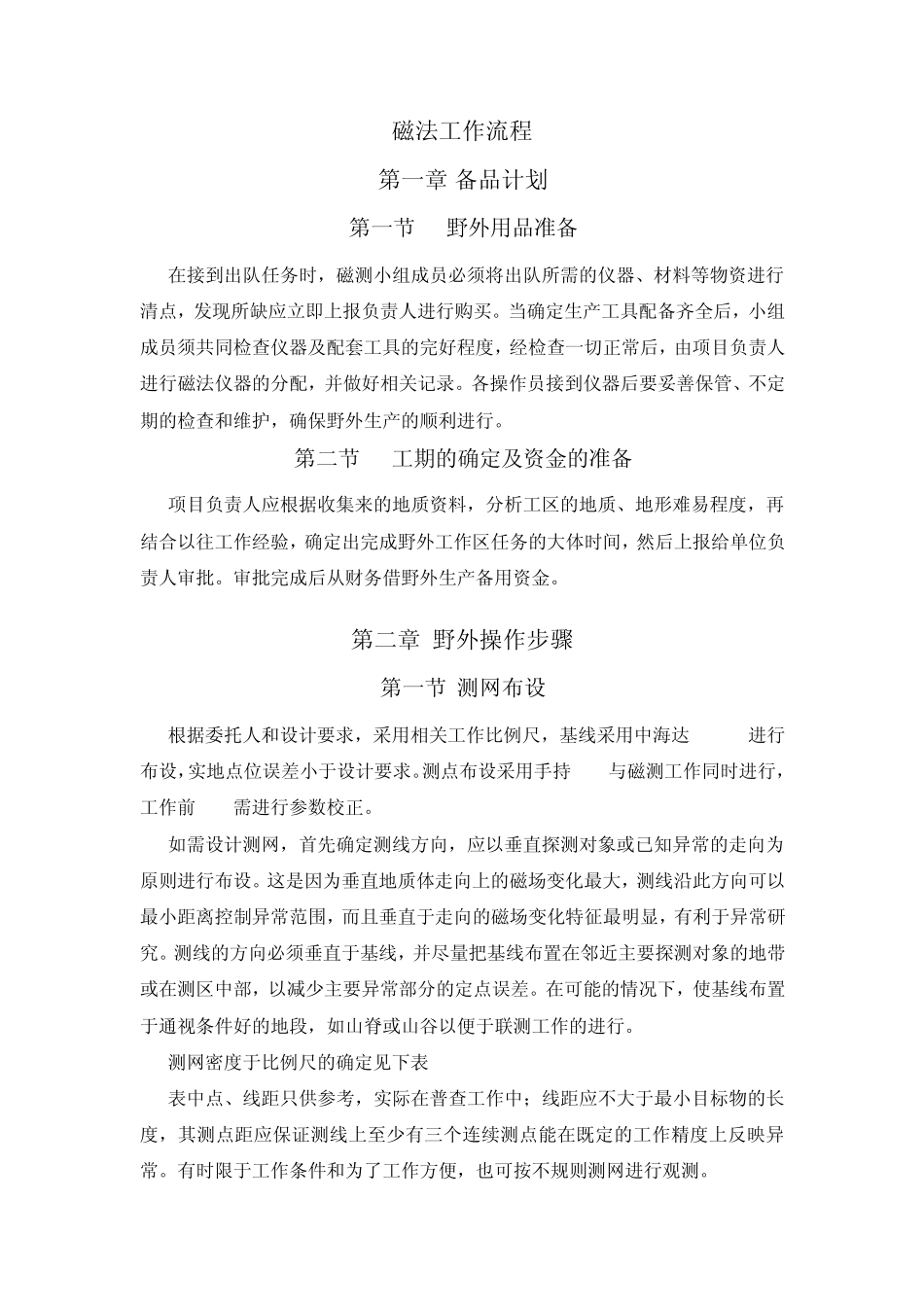

磁法工作流程 第一章 备品计划 第一节 野外用品准备 在接到出队任务时,磁测小组成员必须将出队所需的仪器、材料等物资进行清点,发现所缺应立即上报负责人进行购买。当确定生产工具配备齐全后,小组成员须共同检查仪器及配套工具的完好程度,经检查一切正常后,由项目负责人进行磁法仪器的分配,并做好相关记录。各操作员接到仪器后要妥善保管、不定期的检查和维护,确保野外生产的顺利进行。 第二节 工期的确定及资金的准备 项目负责人应根据收集来的地质资料,分析工区的地质、地形难易程度,再结合以往工作经验,确定出完成野外工作区任务的大体时间,然后上报给单位负责人审批。审批完成后从财务借野外生产备用资金。 第二章 野外操作步骤 第一节 测网布设 根据委托人和设计要求,采用相关工作比例尺,基线采用中海达 RTKV8进行布设,实地点位误差小于设计要求。测点布设采用手持 GPS与磁测工作同时进行,工作前 GPS需进行参数校正。 如需设计测网,首先确定测线方向,应以垂直探测对象或已知异常的走向为原则进行布设。这是因为垂直地质体走向上的磁场变化最大,测线沿此方向可以最小距离控制异常范围,而且垂直于走向的磁场变化特征最明显,有利于异常研究。测线的方向必须垂直于基线,并尽量把基线布置在邻近主要探测对象的地带或在测区中部,以减少主要异常部分的定点误差。在可能的情况下,使基线布置于通视条件好的地段,如山脊或山谷以便于联测工作的进行。 测网密度于比例尺的确定见下表 表中点、线距只供参考,实际在普查工作中;线距应不大于最小目标物的长度,其测点距应保证测线上至少有三个连续测点能在既定的工作精度上反映异常。有时限于工作条件和为了工作方便,也可按不规则测网进行观测。 工作阶段 比例尺 线距 点距 点线距之比 测点数/Km2 预查 普查 1:50000 1:25000 500 250 50-100 25-50 1:10-1:5 1:10-1:5 40-20 160-80 普查 详查 1:10000 1:5000 100 50 10-20 5-20 1:1-1:5 1:10-1:2.5 1000-500 4000-1000 矿区 勘探 1:2000 1:1000 20 10 5-10 2-5 1:4-1:2 1:5-1:2 10000-5000 50000-20000 第二节 磁法测量 一、仪器的校验 野外工作使用仪器为 PMG-1质子磁力仪,观测参数为总磁场强度 T0 ,生产之前应对使用仪器进行全面鉴定。主要内容有仪器噪声测定、仪器设备性能校验。 1、仪器噪声测定:当有 3台以上的磁力仪同时工作时...
