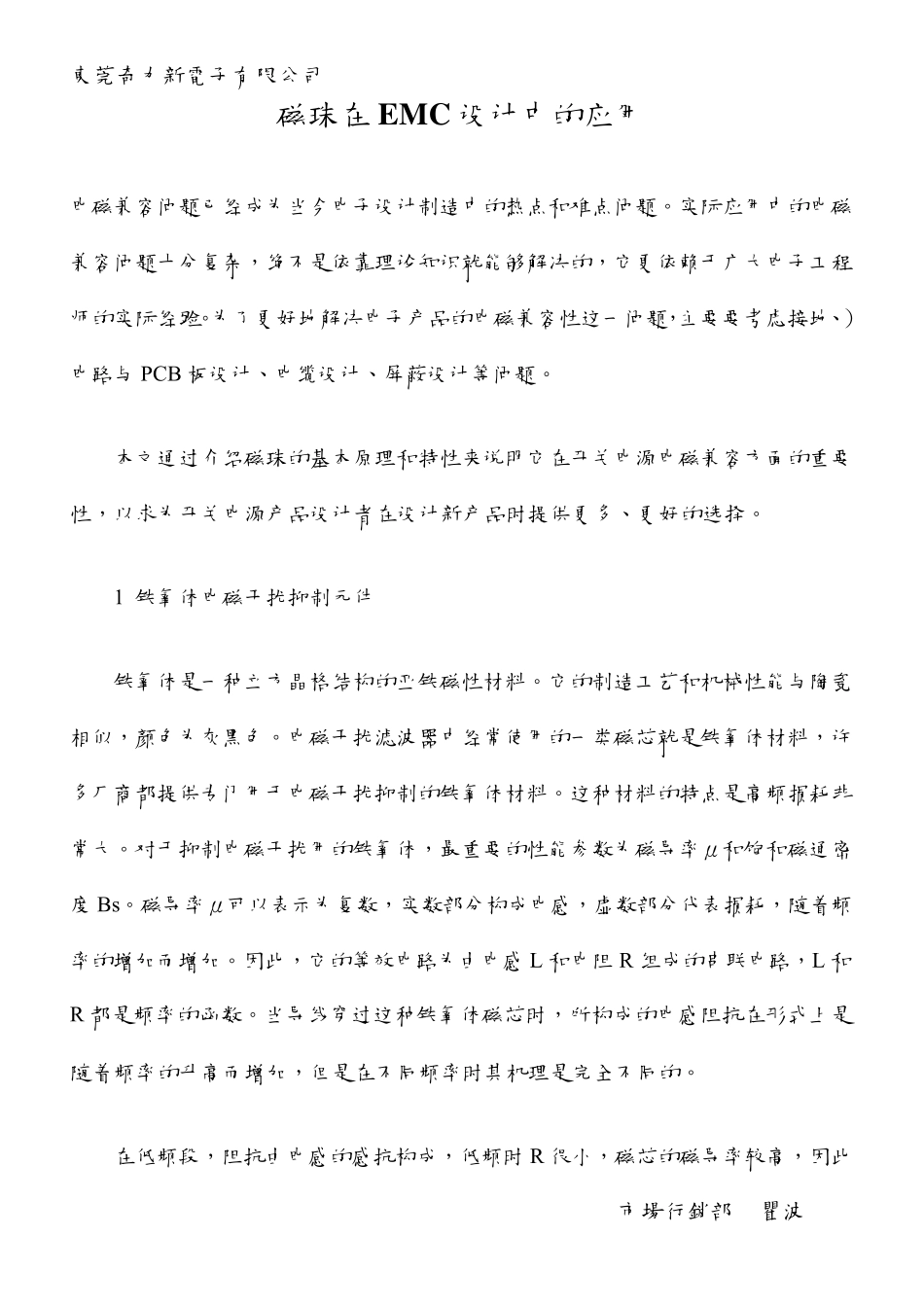

東莞奇力新電子有限公司 市場行銷部 瞿波 磁珠在 EM C 设计中的应用 电磁兼容问题已经成为当今电子设计制造中的热点和难点问题。实际应用中的电磁兼容问题十分复杂,绝不是依靠理论知识就能够解决的,它更依赖于广大电子工程师的实际经验。为了更好地解决电子产品的电磁兼容性这一问题,主要要考虑接地、)电路与 PCB 板设计、电缆设计、屏蔽设计等问题。 本文通过介绍磁珠的基本原理和特性来说明它在开关电源电磁兼容方面的重要性,以求为开关电源产品设计者在设计新产品时提供更多、更好的选择。 1 铁氧体电磁干扰抑制元件 铁氧体是一种立方晶格结构的亚铁磁性材料。它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料,许多厂 商 都 提供专 门 用于电磁干扰抑制的铁氧体材料。这种材料的特点是高 频 损 耗 非常大。对 于抑制电磁干扰用的铁氧体,最 重要的性能参 数 为磁导 率 μ 和饱 和磁通密度 Bs。磁导 率 μ 可 以表 示 为复数 ,实数 部分构成电感 ,虚 数 部分代 表 损 耗 ,随 着 频率 的增 加 而 增 加 。因 此 ,它的等效 电路为由 电感 L 和电阻 R 组 成的串 联 电路,L 和R 都 是频 率 的函 数 。当导 线 穿 过这种铁氧体磁芯时,所 构成的电感 阻 抗 在形 式 上 是随 着 频 率 的升 高 而 增 加 ,但 是在不同 频 率 时其 机理是完 全 不同 的。 在低 频 段 ,阻 抗 由 电感 的感 抗 构成,低 频 时 R 很 小 ,磁芯的磁导 率 较 高 ,因 此東莞奇力新電子有限公司 市場行銷部 瞿波 电感量较大,L 起主要作用,电磁干扰被反射而受到抑制;并且这时磁芯的损耗较小,整个器件是一个低损耗、高 Q特性的电感,这种电感容易造成谐振因此在低频段,有时可能出现使用铁氧体磁珠后干扰增强的现象。 在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小 但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。 铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件,就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰,它也具有吸收静电放...
