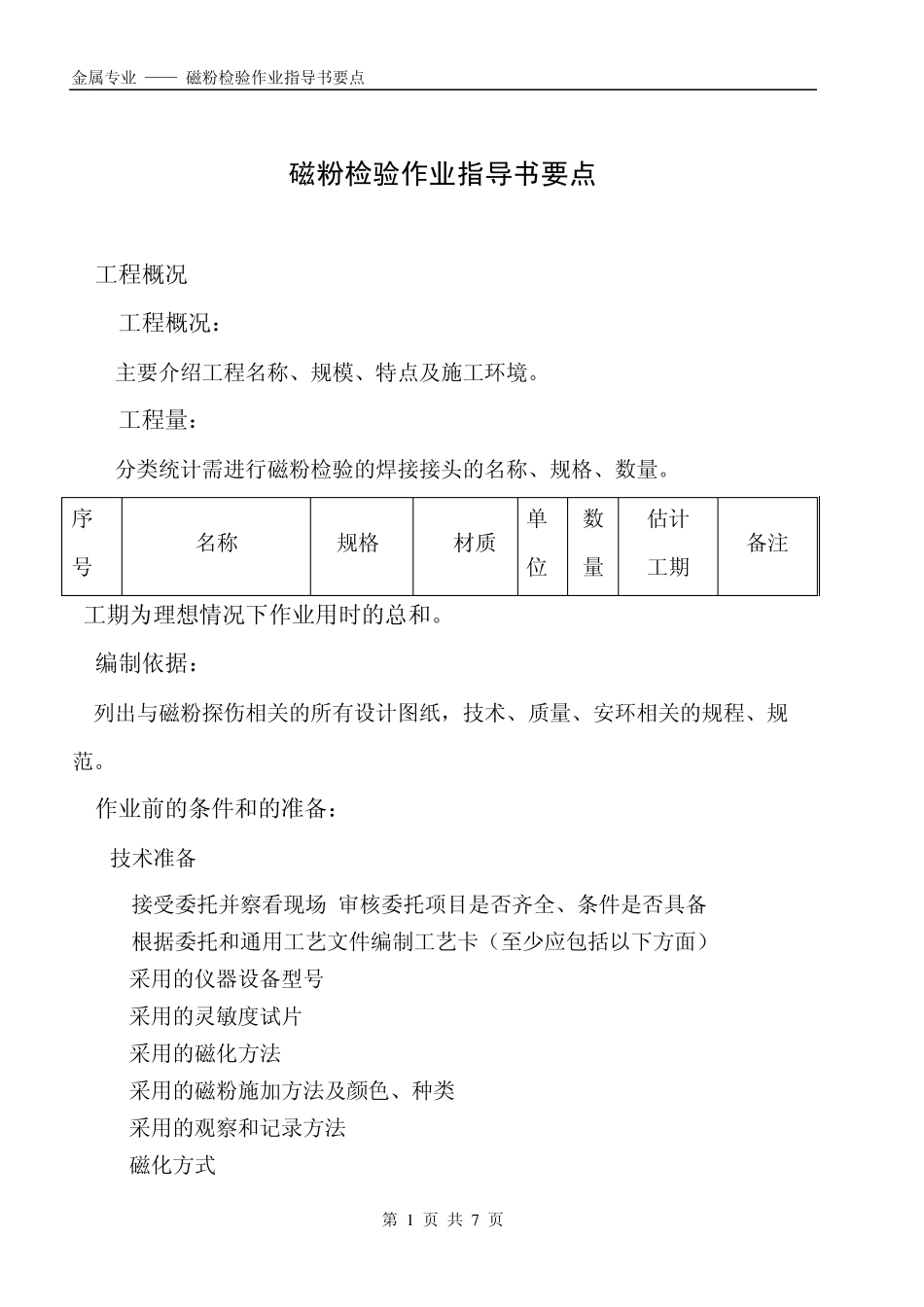

金属专业 —— 磁粉检验作业指导书要点 第 1 页 共 7 页 磁粉检验作业指导书要点 l.工程概况 1.1.工程概况： 主要介绍工程名称、规模、特点及施工环境。 1.2.工程量： 分类统计需进行磁粉检验的焊接接头的名称、规格、数量。 序号 名称 规格 材质 单位 数量 估计 工期 备注 *工期为理想情况下作业用时的总和。 2.编制依据： 列出与磁粉探伤相关的所有设计图纸，技术、质量、安环相关的规程、规 范。 3.作业前的条件和的准备： 3.1技术准备 3.1.1接受委托并察看现场(审核委托项目是否齐全、条件是否具备) 3.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面） a) 采用的仪器设备型号 b) 采用的灵敏度试片 c) 采用的磁化方法 d) 采用的磁粉施加方法及颜色、种类 e) 采用的观察和记录方法 f) 磁化方式 金属专业 —— 磁粉检验作业指导书要点 第 2 页 共 7 页 g) 执行的标准（质量标准和工艺标准） h) 安全注意事项 3.1.3安全和技术交底 3.1.4选择磁粉探伤设备及灵敏度校验合格 3.1.5磁粉、磁悬液选择和配置完毕 3.2作业人员(配置、资格) 3.2.1 探伤人员必须持有电力工业无损检测人员资格证书，且在有效期内。 探伤报告必需由Ⅱ级或Ⅱ级以上的磁粉探伤人员签发。 3.2.2探伤人员矫正视力不得低于 1.0,且没有色盲。 3.2.3 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。 3.2.4. 作业过程中要认真按作业指导书和工艺卡进行检验。 3.2.5. 必须遵守现场安全规程和其它有关规定。 3.2.6. 不具备安全作业条件时探伤人员有权停止工作。 3.2.7. 人员最低配备:持证人员 1-2名(Ⅱ级);检验辅助工 1-2名 3.2.8.作业活动中的组织分工和人员职责 3.2.8.1作业的组织分工(与相关作业和其他专业的分工) 明确检验委托、检验作业、结果反馈的责任部门和传递渠道。 3.2.8.2作业人员的职责(空表格) 列出参加磁粉检验工作人员的岗位名称和职责,应包括技术员、班组长、检验作业人员。 序号 岗位名称 职责分工和权限 3.3作业工机具（包括配置、等级、精度等） 3.3.1所配备的工器具（包括探伤灵敏度试片、记录工具等）。。 序号 名称 规格/型号 数量 备注 3.3.2所需仪器、仪表的规格和精度（包括磁粉探伤仪器等) 金属专业 —— 磁粉检验作业指导书要点 第 3 页 共 7 页 序 号 名称 出厂 编号 管理 编号 型号 精度 分类 制造厂 使用 日期...
