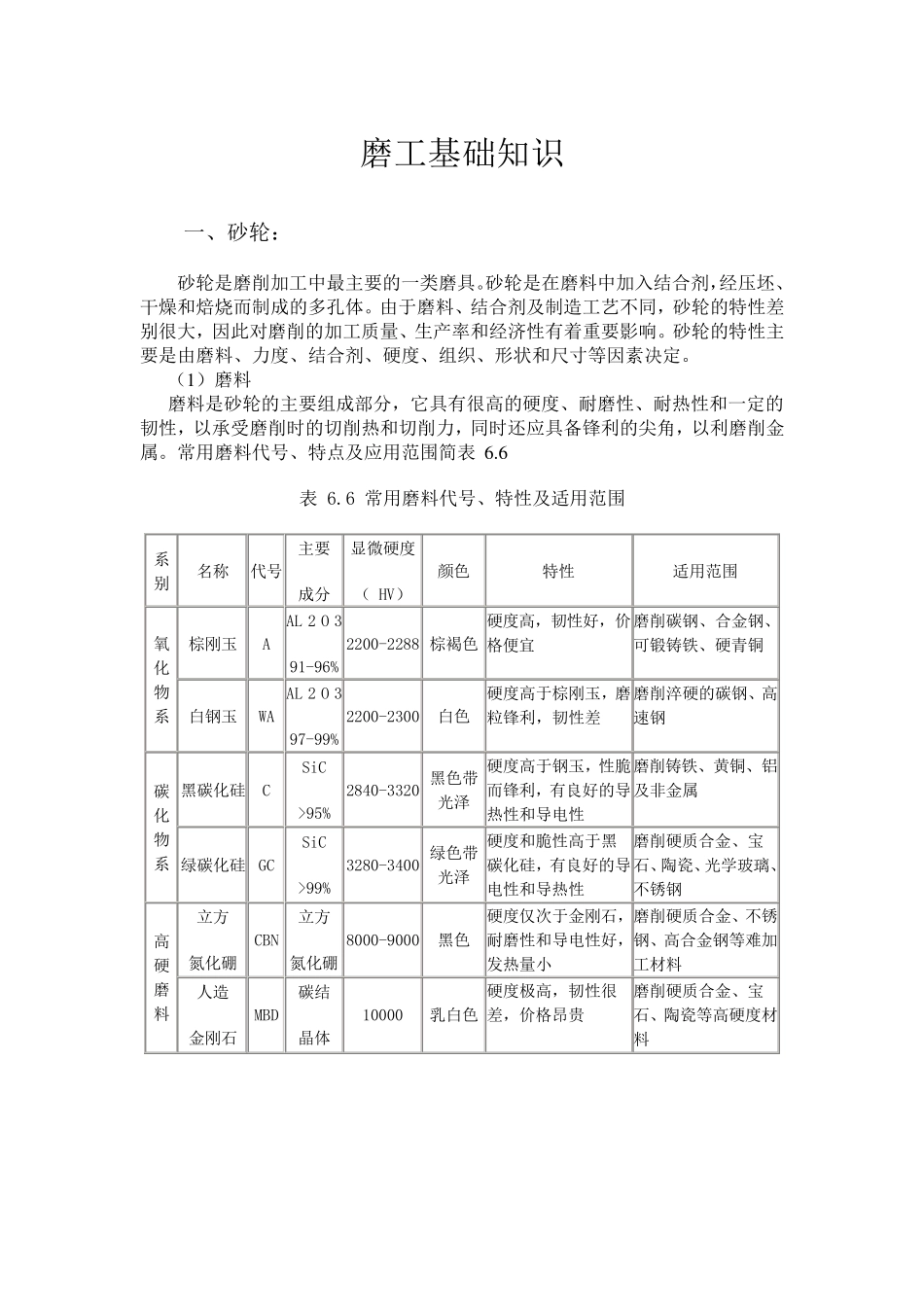

磨工基础知识 一、砂轮： 砂轮是磨削加工中最主要的一类磨具。砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。砂轮的特性主要是由磨料、力度、结合剂、硬度、组织、形状和尺寸等因素决定。 （1 ）磨料 磨料是砂轮的主要组成部分，它具有很高的硬度、耐磨性、耐热性和一定的韧性，以承受磨削时的切削热和切削力，同时还应具备锋利的尖角，以利磨削金属。常用磨料代号、特点及应用范围简表 6 .6 表 6.6 常用磨料代号、特性及适用范围 系别 名称 代号 主要 成分 显微硬度 （ HV） 颜色 特性 适用范围 氧化物系 棕刚玉 A AL 2 O 3 91-96% 2200-2288 棕褐色 硬度高，韧性好，价格便宜 磨削碳钢、合金钢、可锻铸铁、硬青铜 白钢玉 WA AL 2 O 3 97-99% 2200-2300 白色 硬度高于棕刚玉，磨粒锋利，韧性差 磨削淬硬的碳钢、高速钢 碳化物系 黑碳化硅 C SiC >95% 2840-3320 黑色带光泽 硬度高于钢玉，性脆而锋利，有良好的导热性和导电性 磨削铸铁、黄铜、铝及非金属 绿碳化硅 GC SiC >99% 3280-3400 绿色带光泽 硬度和脆性高于黑碳化硅，有良好的导电性和导热性 磨削硬质合金、宝石 、陶 瓷 、光学 玻 璃 、不锈 钢 高硬磨料 立 方 氮 化硼 CBN 立 方 氮 化硼 8000-9000 黑色 硬度仅 次 于金刚石 ，耐磨性和导电性好，发 热量小 磨削硬质合金、不锈钢、高合金钢等难 加工材 料 人 造 金刚石 MBD 碳结 晶 体 10000 乳 白色 硬度极 高，韧性很差，价格昂 贵 磨削硬质合金、宝石 、陶 瓷 等高硬度材料 （2）粒度 粒度是指磨料颗粒尺寸的大小。粒度分为磨粒和微粉两类。对于颗粒尺寸大于 40 μ m的磨料，称为磨粒。用筛选法分级，粒度号以磨粒通过的筛网上每英寸长度内的孔眼数来表示。如60 # 的磨粒表示其大小刚好能通过每英寸长度上有60 孔眼的筛网。对于颗粒尺寸小于40 μ m的磨料，称为微粉。用显微测量法分级，用W 和后面的数字表示粒度号，其W 后的数值代表微粉的实际尺寸。如W20 表示微粉的实际尺寸为20 μ m。 砂轮的粒度对磨削表面的粗糙度和磨削效率影响很大。磨粒粗，磨削深度大，生产率高，但表面粗糙度值大。反之，则磨削深度均匀，表面粗糙度值小。所以粗磨时，一般选粗粒度，精磨时选细粒度...
