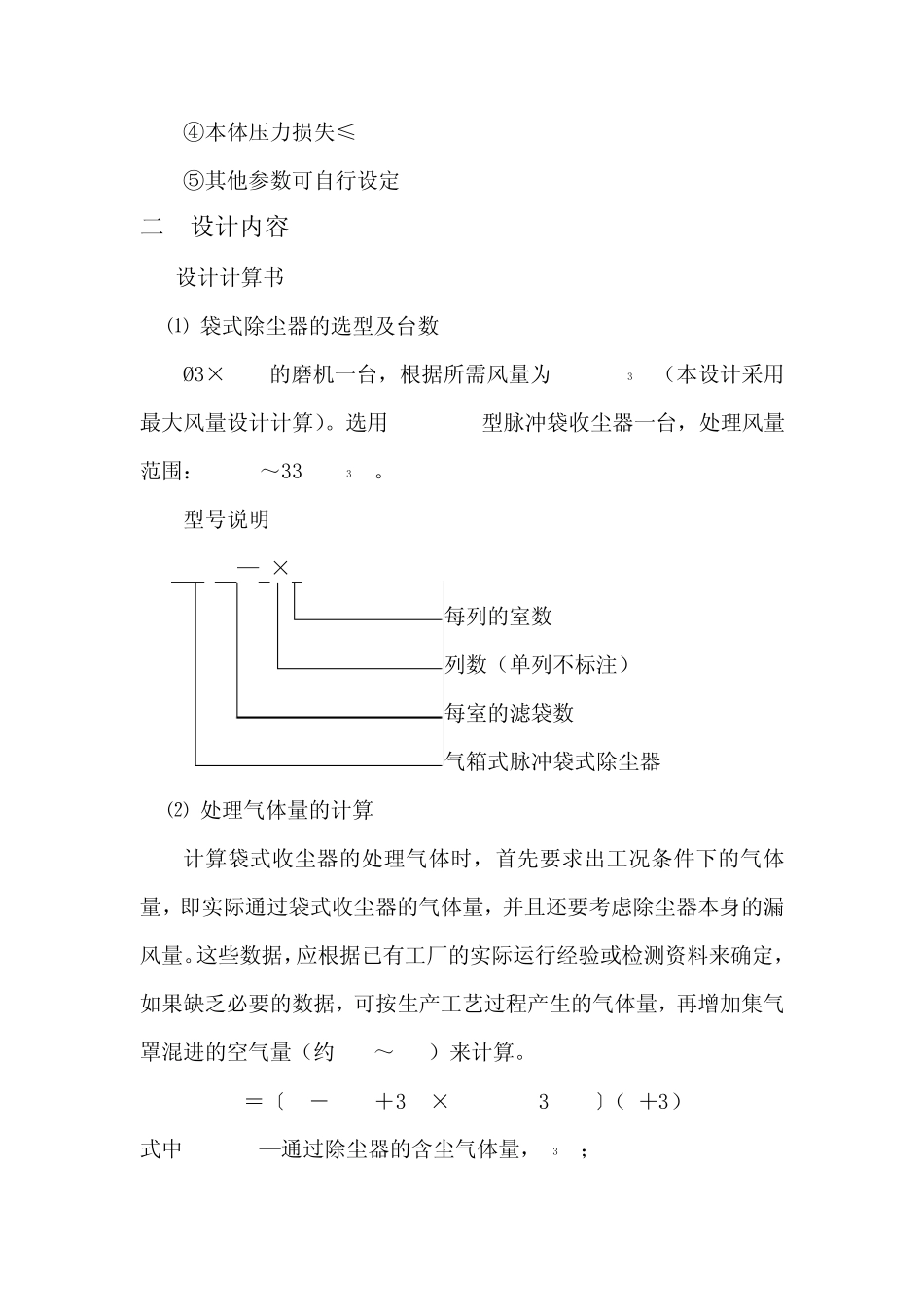

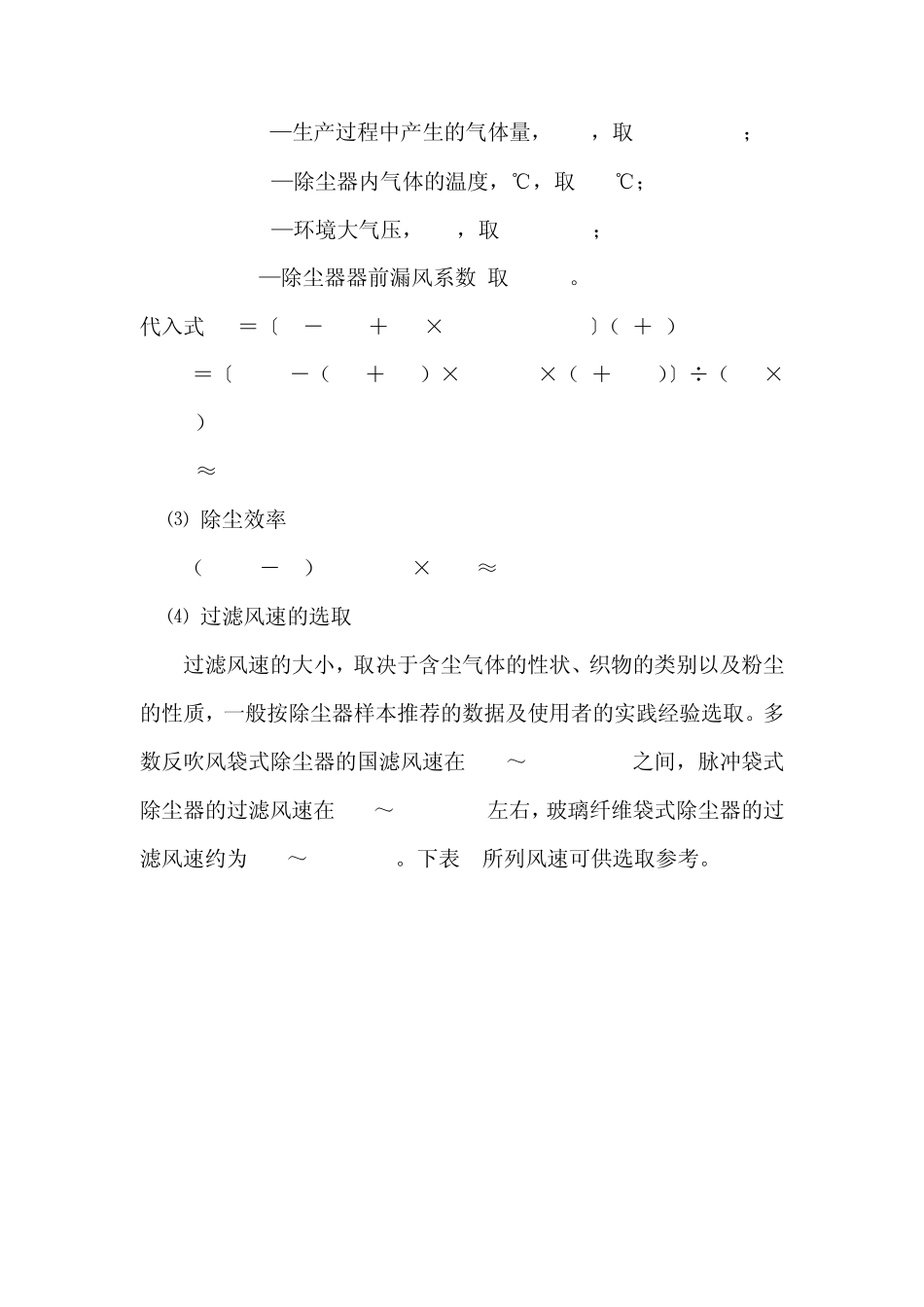

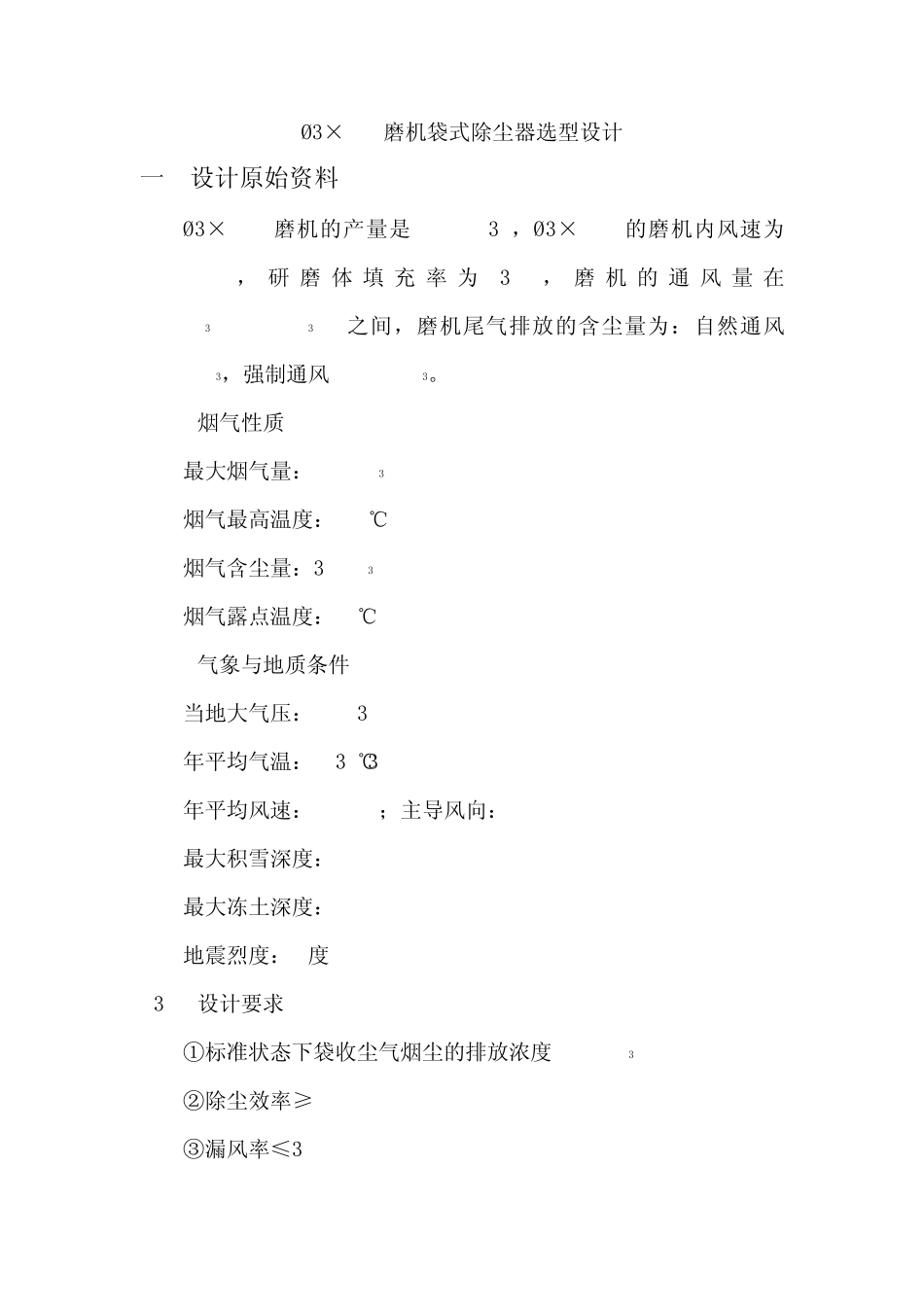

Ø3×15m磨机袋式除尘器选型设计 一 设计原始资料 Ø3×15m磨机的产量是28-32t/h,Ø3×15m的磨机内风速为0.8-1m/s,研磨体填充率为30%,磨机的通风量在20000m3/h-25000m3/h之间,磨机尾气排放的含尘量为:自然通风5-20g/m3,强制通风20-40g/m3。 1 烟气性质 最大烟气量:25000m3/h 烟气最高温度:120℃ 烟气含尘量:36g/m3 烟气露点温度:42℃ 2 气象与地质条件 当地大气压:943.6kPa 年平均气温:13.3℃ 年平均风速:2.0m/s;主导风向:EN 最大积雪深度:19cm 最大冻土深度:27cm 地震烈度:8度 3 设计要求 ①标准状态下袋收尘气烟尘的排放浓度<50mg/m3 ②除尘效率≥99.8% ③漏风率≤3% ④本体压力损失≤9000Pa ⑤其他参数可自行设定 二 设计内容 1 设计计算书 ⑪ 袋式除尘器的选型及台数 Ø3×15m的磨机一台,根据所需风量为25000m3/h(本设计采用最大风量设计计算)。选用PPC96-5 型脉冲袋收尘器一台,处理风量范围:26000~33400m3/h。 型号说明 PPC n—a×b 每列的室数 列数(单列不标注) 每室的滤袋数 气箱式脉冲袋式除尘器 ⑫ 处理气体量的计算 计算袋式收尘器的处理气体时,首先要求出工况条件下的气体量,即实际通过袋式收尘器的气体量,并且还要考虑除尘器本身的漏风量。这些数据,应根据已有工厂的实际运行经验或检测资料来确定,如果缺乏必要的数据,可按生产工艺过程产生的气体量,再增加集气罩混进的空气量(约 20%~40%)来计算。 Q=〔Qs-(273+tc)×101.324/273pa〕(1+K) 式中 Q—通过除尘器的含尘气体量,m3/h; Qs—生产过程中产生的气体量,m3/h,取25000 m3/h; tc—除尘器内气体的温度,℃,取120℃; pa—环境大气压,kPa,取943.6kPa; K—除尘器器前漏风系数,取0.03 。 代入式 Q=〔Qs-(273+tc)×101.324/273pa〕(1+K) Q=〔25000-(273+120)×101.324×(1+0.03)〕÷(273×943.6) ≈24999.84 m3/h ⑬ 除尘效率 (36000-50)/36000 ×100%≈99.86% ⑭ 过滤风速的选取 过滤风速的大小,取决于含尘气体的性状、织物的类别以及粉尘的性质,一般按除尘器样本推荐的数据及使用者的实践经验选取。多数反吹风袋式除尘器的国滤风速在 0.6~1.3 m/min之间,脉冲袋式除尘器的过滤风速在 1.2~2.0m/min左右,玻璃纤维袋式除尘器的过滤风速约为 0.5~0.8m/min。下表 1所列风速可供选取参考。 表 1 袋式除尘器的过滤风速 (单位:m/min...
