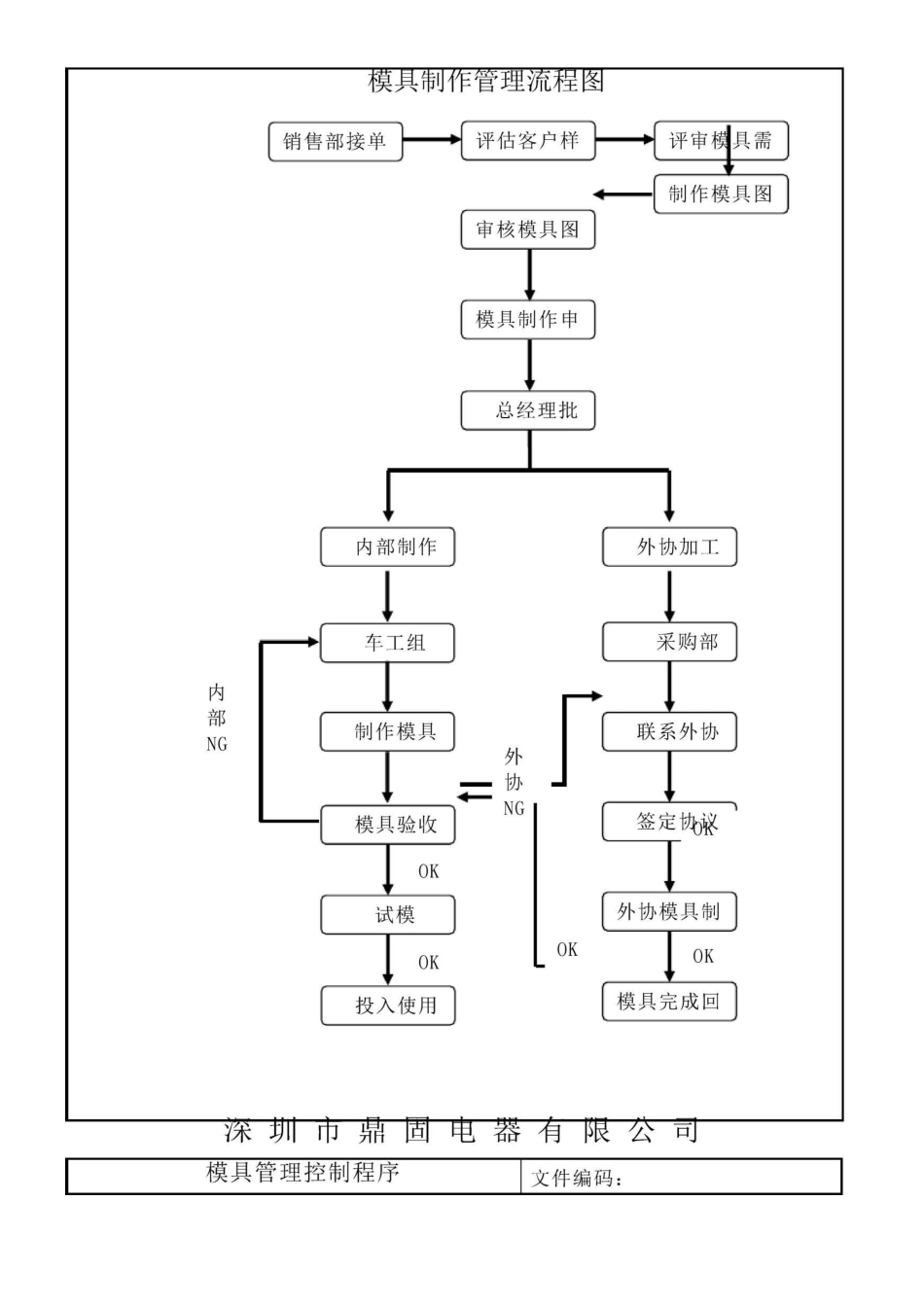

模具制作流程图

模具制作流程图LGGROUPsystemofficeroom[LGA16H-LGYY-LGUA8Q8-LGA162]深圳市鼎固电器有限公司模具管理控制程序文件编码：生效日期：版本：页 1/4 号：生效日期：版本：页 2/4 号：1.目的建立模具管理控制程序，对模具设计、制作、验收、使用保养与维修等各环节进行有效的控制。2•适用范围本程序适用本公司所有模具，从设计到报废的全过程管理控制。3. 职责与权限：工程部负责模具的开发设计、模具图纸的绘制，并提出《模具制作申请单》及对模具进行统一编号。工程部负责模具制作进度跟进、试模和维修。生产部负责模具的使用与保管。工程部、品质部、生产部共同负责模具的验收。模具组管理员负责建立模具台帐，做好模具出入库登记、统计模具的使用寿命，并负责模具房内模具的整理与保管。总经理负责批准模具的开发制作、报废模具的申请。4. 程序：模具的制作申请：4.1.1 销售部当接到新产品图纸或样品时，由工程部进行评估，评估结果填写在《样品需求申请单》上，判定是否需要制作模具，若需要制作则由工程部填写《模具制作申请单》并设计模具图纸，若公司内部不能制作则需要外发加工。4.1.2《模具制作申请单》及模具图纸经总经理批准后，下达到采购部。4.1.3 模具配件采购时工程部须先评估需求量及申购的必要性，再提出《模具制作申请单》。4.1.4 若工程部评估内部可以完成模具/配件的制作，由工程部或需求单位提出《模具制作申请单》，部门主管/经理审核，总经理批准后下达到工程部，安排车工完成模具的制作。模具的加工与制作：4.2.1 采购部接到《模具制作申请单》联系外协厂商，并由工程部与外协厂商确认模具制作具体技术要求，并签定协议。4.2.2 工程部负责随时跟进模具制作进度，并随时解决外协厂商的技术疑问，确保模具按时完成，并符合图纸要求。深圳市鼎固电器有限公司模具管理控制程序文件编码：生效日期：版本：页 3/4 号：模具的验收：4.3.1 外协厂商制作好模具送回我司时，仓库及时通知工程部、品质部、生产部、进行结构尺寸验收，具体检查内容参照《模具验收报告》，若不符合要求退回外协厂商修改，直至达到要求。4.3.2 模具结构确认 OK 后开具《试模申请单》给生产部，生产部安排时间和设备进行试模，试模参与部门有生产部、工程部、品质部，试模过程中若模具所制作出产品无法达到要求，则找出不符合点，通知外加工厂商进行处理，直至达到要求。4.3.3 试模的首件现由生产部人员自检、主管确认 OK 后，交与品质...
