碎煤机大修施工方案

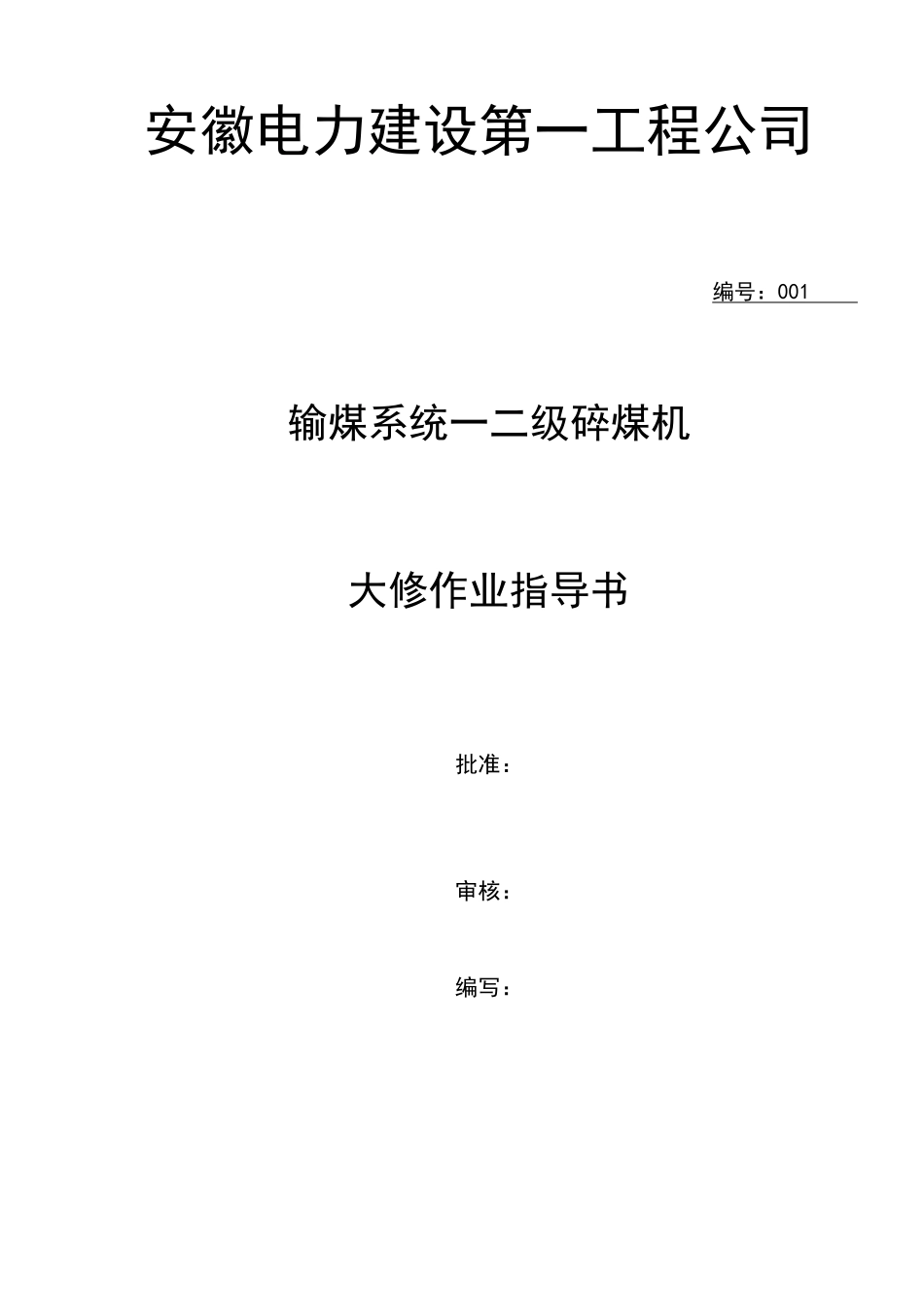

安徽电力建设第一工程公司编号：001输煤系统一二级碎煤机大修作业指导书批准：审核：编写：1工程概况错误!未定义书签。2依据的文件及标准错误!未定义书签。3作业人员的岗位条件、职责及权限错误!未定义书签。4现场准备工具、材料 85风险及控制 116安全文明施工措施 137作业准备及步骤 148主要内容及验收标准 18工程概况输煤系统碎侧机为二级碎煤机大要参娄检修区域碎煤楼生产率t/h600环锤数量排4碎煤煤种烟煤、无烟煤、褐煤个齿环22最大入料快度mm100圆环22出料粒度mm30质量Kg齿环22转子直径mm1200圆环长度mm1598电动机型号YKK500L-8回转质量 kg3458功率KW315输入速度 m/s电压V10000输入转矩1240转速r.p.m742扭力值2128防护等级IP54基础载荷垂直载荷 kg30322长 X 宽 X高mm2975x3040x1645水平载荷 Kg5550碎煤机重量Kg12129乙侧二级碎煤机为 SPM 系列双向细粒碎煤机由细粒碎煤机主体、液力偶合器、电动机和液压站组成。SPM-300 双向细粒破碎机主要技术参数表型号SPM-300配套电动机型号YKK560-10生产率300t/h功率450KW转子直径01400输出转速594rpm破碎段长度1588电压10000V转子线速度43m/s防护等级IP54最大入料粒度<30mm绝缘等级F 级出料粒度<8mm转向双向旋转二、引用文件《电力建设施工及验收技术规范》（燃料篇）DL/T5047-95DL/T869-2004《火力发电厂焊接技术规程》DL/T1050-2007《电力环境保护技术监督导则》三、作业人员的岗位条件、职责及权限（1）岗位条件V序号内容责任人备注1专责检修工应具备开检修工作票资格，具有现场安全管理和技术指导能力，熟知焊接作业规范，无心肺疾病等不适宜焊接作业的疾病。专责检修工2电工应具备接线、拆线以及处理电路问题的作业资质，并有电工资格证，无高血压和心脏病等不适宜接线作业的疾病。电工3焊工应具有咼压焊工资质，焊接作业合格率应为 100%,无心肺疾病等不适宜焊接作业的疾病。电焊工4搭建架子，保证架子的牢固可靠，符合要求标准，无心肺疾病等不适宜焊接作业的疾病。架子工5割管、坡口符合电力行业相关检修要求标准，熟知钳工安全操作规程,,无心肺疾病等不适宜焊接作业的疾病。钳工2）岗位职责及权限V序号内容责任人备注1专责检修工负责工作票的办理，负责现场安全管理和技术指导能力，指导电焊工、专责检修工电工的现场 布置和检修工作。对参加本项工作人员的安全和职业健康负责。2电工应接受工作负责人的现场指导，严格遵守现场安全管理，劳保用品及安全工器具应按照规定佩戴齐...
