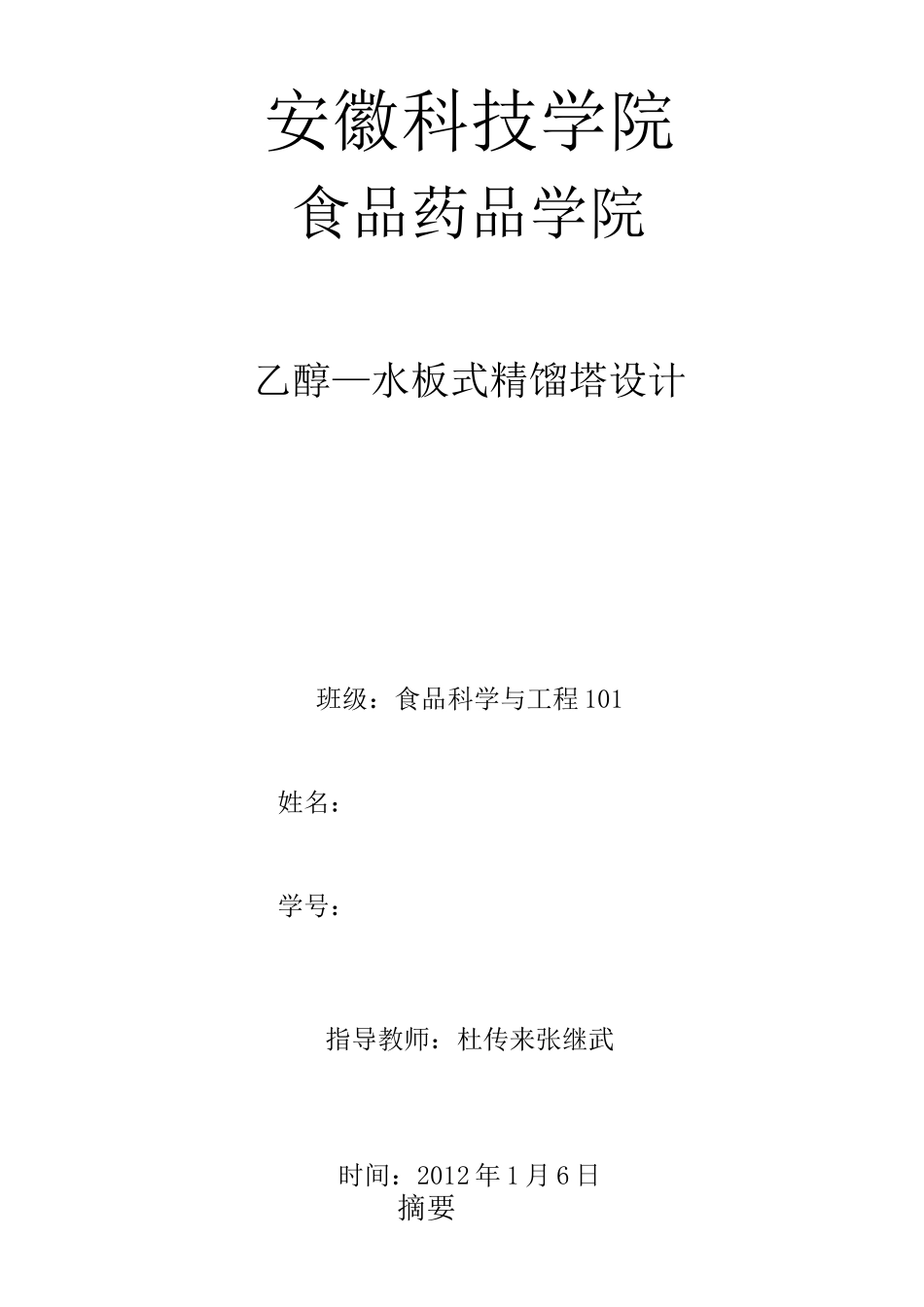

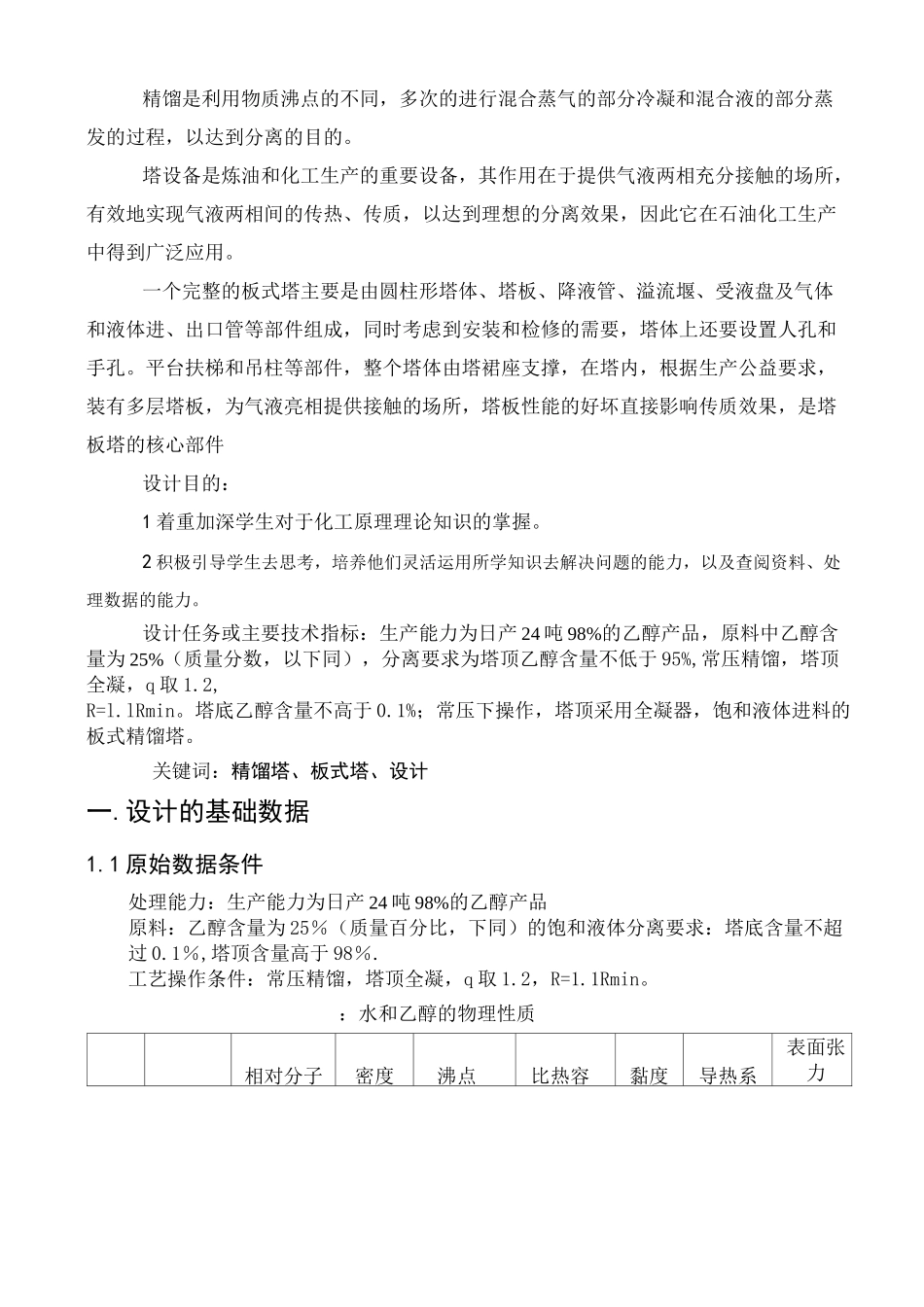

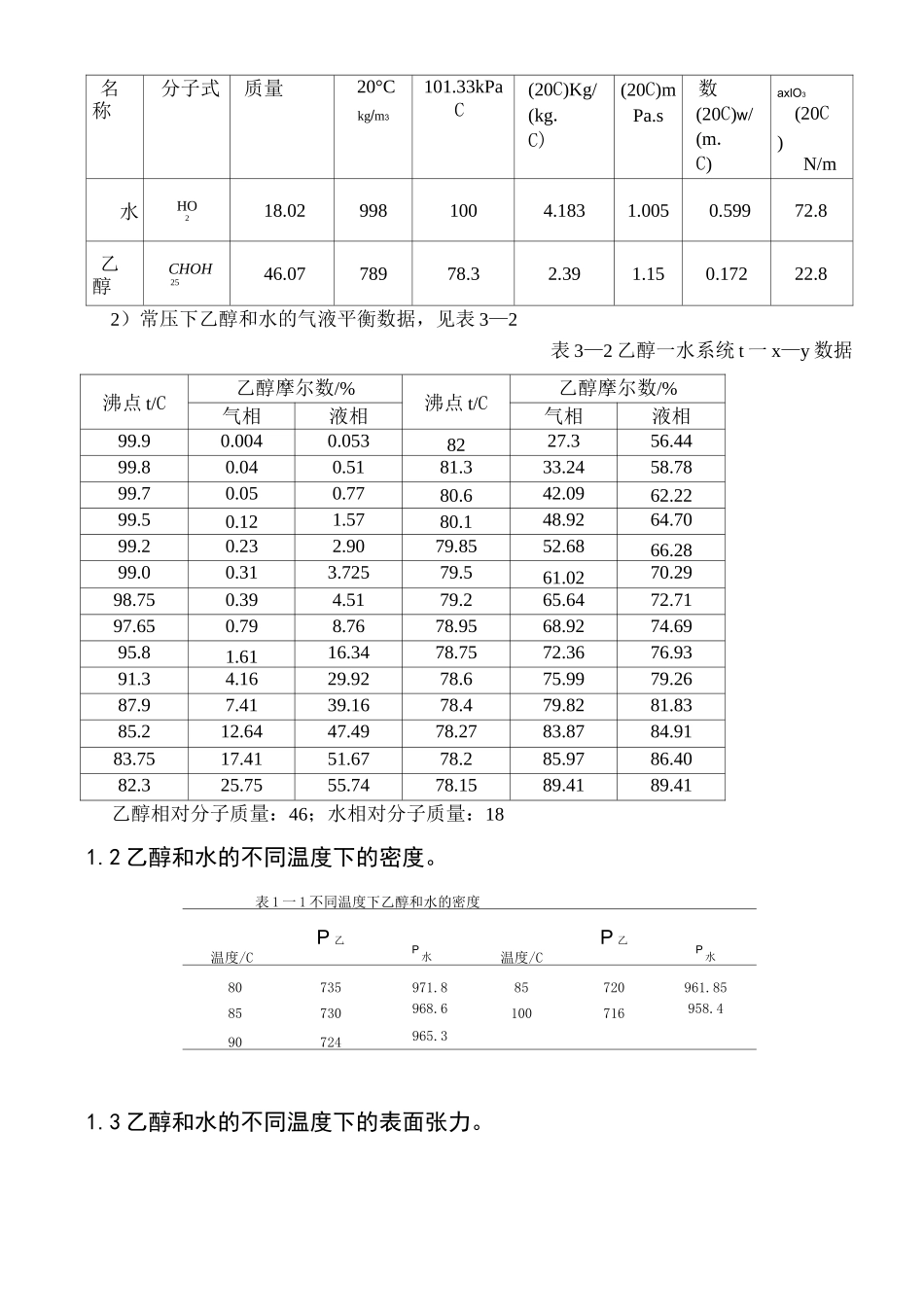

安徽科技学院食品药品学院乙醇—水板式精馏塔设计班级：食品科学与工程 101姓名：学号：指导教师：杜传来张继武时间：2012 年 1 月 6 日摘要精馏是利用物质沸点的不同，多次的进行混合蒸气的部分冷凝和混合液的部分蒸发的过程，以达到分离的目的。塔设备是炼油和化工生产的重要设备，其作用在于提供气液两相充分接触的场所，有效地实现气液两相间的传热、传质，以达到理想的分离效果，因此它在石油化工生产中得到广泛应用。一个完整的板式塔主要是由圆柱形塔体、塔板、降液管、溢流堰、受液盘及气体和液体进、出口管等部件组成，同时考虑到安装和检修的需要，塔体上还要设置人孔和手孔。平台扶梯和吊柱等部件，整个塔体由塔裙座支撑，在塔内，根据生产公益要求，装有多层塔板，为气液亮相提供接触的场所，塔板性能的好坏直接影响传质效果，是塔板塔的核心部件设计目的：1 着重加深学生对于化工原理理论知识的掌握。2 积极引导学生去思考，培养他们灵活运用所学知识去解决问题的能力，以及查阅资料、处理数据的能力。设计任务或主要技术指标：生产能力为日产 24 吨 98%的乙醇产品，原料中乙醇含量为 25%（质量分数，以下同），分离要求为塔顶乙醇含量不低于 95%,常压精馏，塔顶全凝，q 取 1.2,R=l.lRmin。塔底乙醇含量不高于 0.1%；常压下操作，塔顶采用全凝器，饱和液体进料的板式精馏塔。关键词：精馏塔、板式塔、设计一.设计的基础数据1.1 原始数据条件处理能力：生产能力为日产 24 吨 98%的乙醇产品原料：乙醇含量为 25％（质量百分比，下同）的饱和液体分离要求：塔底含量不超过 0.1％,塔顶含量高于 98％.工艺操作条件：常压精馏，塔顶全凝，q 取 1.2，R=1.1Rmin。：水和乙醇的物理性质相对分子密度沸点比热容黏度导热系表面张力名称分子式质量20°Ckg/m3101.33kPaC(20C)Kg/(kg.C)(20C)mPa.s数(20C)w/(m.C)axlO3(20C)N/m水HO218.029981004.1831.0050.59972.8乙醇CHOH2546.0778978.32.391.150.17222.82）常压下乙醇和水的气液平衡数据，见表 3—2表 3—2 乙醇一水系统 t 一 x—y 数据沸点 t/C乙醇摩尔数/%沸点 t/C乙醇摩尔数/%气相液相气相液相99.90.0040.0538227.356.4499.80.040.5181.333.2458.7899.70.050.7780.642.0962.2299.50.121.5780.148.9264.7099.20.232.9079.8552.6866.2899.00.313.72579.561.0270.2998.750.394.5179.265.6472.7197.650.798.7678.9568.9274.6995.81.6116.3478.7572.3676.9391.34....
