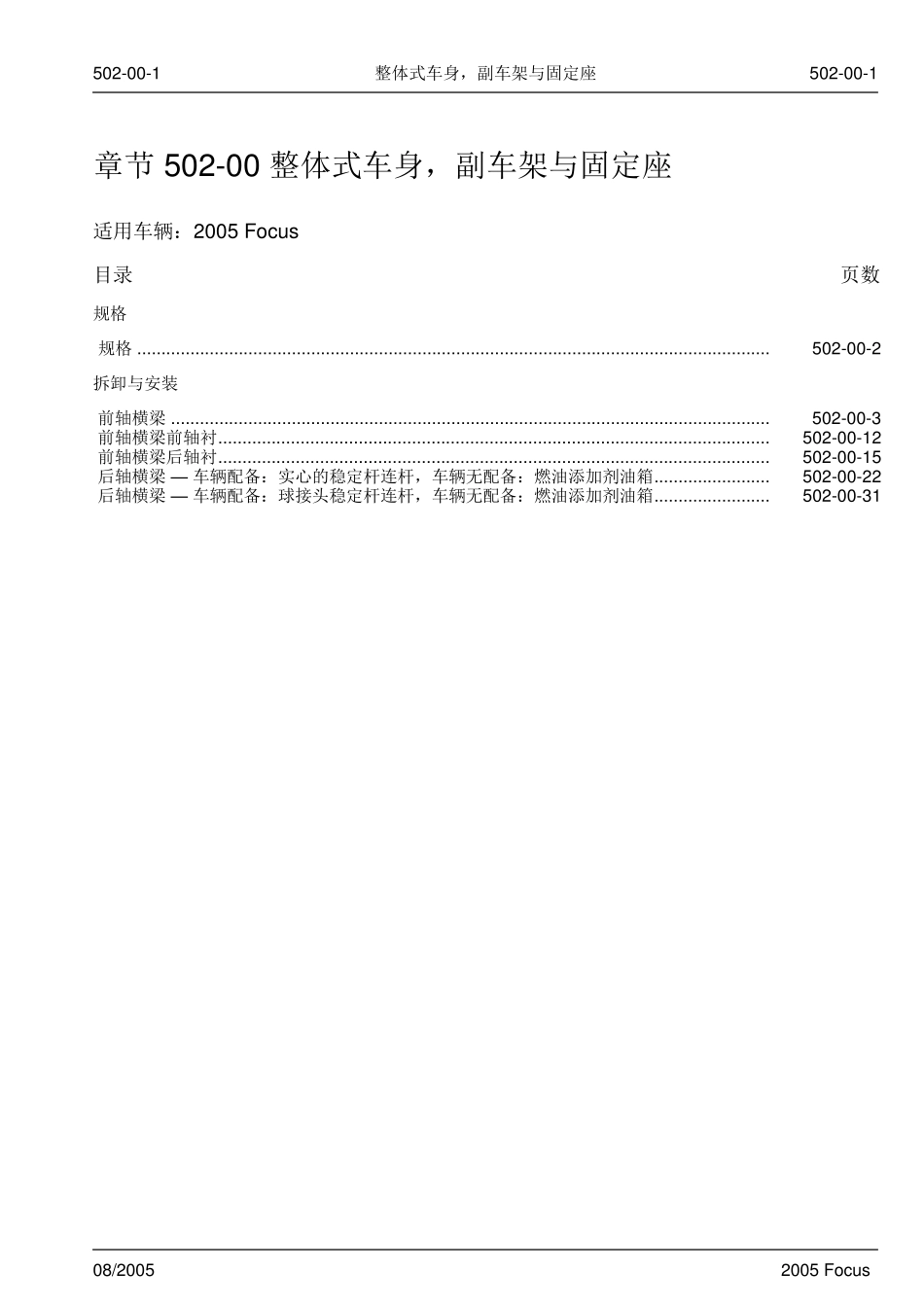

502-00-1 整体式车身，副车架与固定座 502-00-1 08/2005 2005 Focus 章节 502-00 整体式车身，副车架与固定座 适用车辆：2005 Focus 目录 页数 规格 规格 ................................................................................................................................... 502-00-2 拆卸与安装 前轴横梁 ............................................................................................................................ 502-00-3 前轴横梁前轴衬 .................................................................................................................. 502-00-12 前轴横梁后轴衬 .................................................................................................................. 502-00-15 后轴横梁 — 车辆配备：实心的稳定杆连杆，车辆无配备：燃油添加剂油箱 ........................ 502-00-22 后轴横梁 — 车辆配备：球接头稳定杆连杆，车辆无配备：燃油添加剂油箱 ........................ 502-00-31 502-00-2 整体式车身，副车架与固定座 502-00-2 规格 08/2005 2005 Focu s 扭力规格 项目 Nm lb-ft lb-in 触媒转换器至后消音器凸缘固定螺帽 - 配备柴油发动机车辆 51 38 - 触媒转换器至后消音器凸缘固定螺帽 - 配备柴油发动机车辆除外 48 35 - 发动机脚固定螺栓 80 59 - 稳定杆夹固定螺栓 48 35 - 下控制臂后夹固定螺栓 115 85 - 下控制臂前固定螺栓 175 129 - 前轴横梁托架固定螺栓 70 52 - 前轴横梁前固定螺栓 115 85 - 前轴横梁后固定螺栓 275 203 - 方向主机固定螺栓 90 66 - 下控制臂球接头固定螺帽 70 52 - 稳定杆至稳定杆连杆固定螺帽 48 35 - 后轴横梁固定螺栓 125 92 - 后下控制臂至车轮转向节固定螺栓 115 85 - 上控制臂固定螺栓 115 85 - 前下控制臂固定螺栓 115 85 - 稳定杆连杆至后下控制臂固定螺帽 -配备实心的稳定杆连杆的车辆 15 11 - 稳定杆连杆至后下控制臂固定螺帽 -配备球接头稳定杆连杆的车辆 48 35 - 燃油添加剂油箱固定螺丝 8 - 71 后下控制臂调整凸轮螺帽 90 66 - 502-00-3 整体式车身，副车架与固定座 502-00-3 拆卸与安装 08/2005 2005 Focus 前轴横梁 专用工具 球接头护...
