福特蒙迪欧导航功能说明书

福特蒙迪欧导航功能说明书_第1页
1/18
福特蒙迪欧导航功能说明书_第2页
2/18
福特蒙迪欧导航功能说明书_第3页
3/18

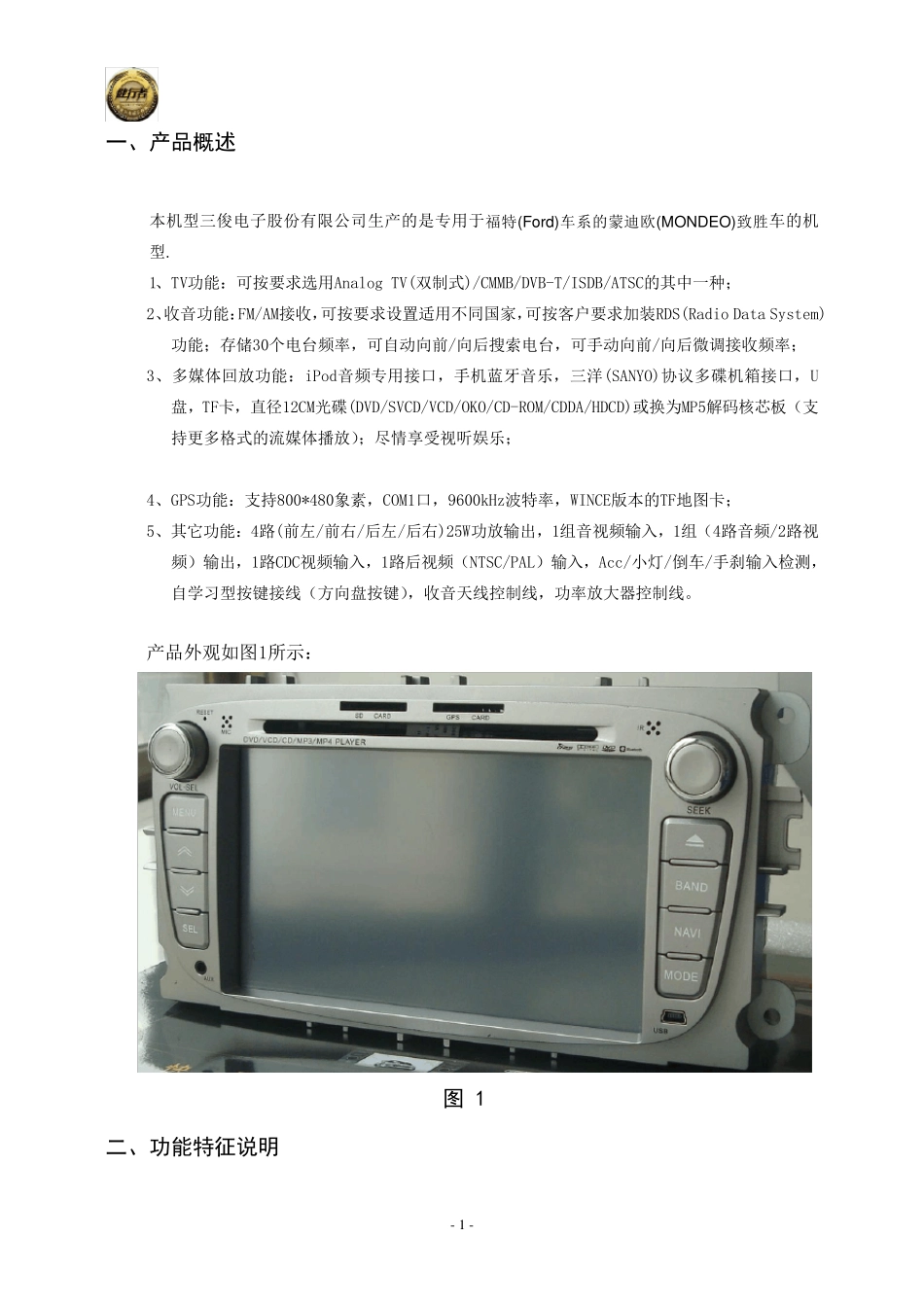

福特蒙迪欧导航功能说明书 - 1 - 一、产品概述 本机型三俊电子股份有限公司生产的是专用于福特(Ford)车系的蒙迪欧(MONDEO)致胜车的机型. 1、TV功能:可按要求选用Analog TV(双制式)/CMMB/DVB-T/ISDB/ATSC的其中一种; 2、收音功能:FM/AM接收,可按要求设置适用不同国家,可按客户要求加装RDS(Radio Data System)功能;存储30个电台频率,可自动向前/向后搜索电台,可手动向前/向后微调接收频率; 3、多媒体回放功能:iPod音频专用接口,手机蓝牙音乐,三洋(SANYO)协议多碟机箱接口,U盘,TF卡,直径12CM光碟(DVD/SVCD/VCD/OKO/CD-ROM/CDDA/HDCD)或换为MP5解码核芯板(支持更多格式的流媒体播放);尽情享受视听娱乐; 4、GPS功能:支持800*480象素,COM1口,9600kHz波特率,WINCE版本的TF地图卡; 5、其它功能:4路(前左/前右/后左/后右)25W功放输出,1组音视频输入,1组(4路音频/2路视频)输出,1路CDC视频输入,1路后视频(NTSC/PAL)输入,Acc/小灯/倒车/手刹输入检测,自学习型按键接线(方向盘按键),收音天线控制线,功率放大器控制线。 产品外观如图1所示: 图 1 二、功能特征说明 - 2 - 1、产品特征说明 (1)面板按键/触摸屏/红外遥控,灵活多样的操作方式; (2)美观大方的图形触摸界面; (3)采用标准双锭安装尺寸机箱,国际通用; (4)与原车匹配的 DC12V(可在 10.5-15V 工作)低压直流输入, 安装方便; (5)专车专用的面板外观,与原车完美协调; (6)可选配与原车接口同样的配套连接线,安装简单; (7)可接收多制式模拟电视(PAL/SECAM/NTSC,可选其中两种)信号,实现 45 ~ 860 MHz范围内全频道模拟电视信号的接收;或者接收(CMMB/DVB-T/ISDB/ATSC 可选其中一种)的数字电视信号,功能灵活配置,紧跟全球电视发展趋势; (8)支持 PAL,NTSC 制式的音视频信号(AV)输入,很方便的连接其它娱乐设备; (9)独立的视频(支持 PAL,NTSC 制式)信号输入,连接车载后视摄像头,安全倒车; (10)提供英文、简体中文图形触摸界面,也可按客户要求提供其它语言图形触摸界面。 2、面板及按键操作说明(参看图 2): 图2 (1) 出入碟口,用于退出或放入媒体光碟(只适用12CM 直径的光碟); (2) 内置话筒 (MIC)孔 ,手 机蓝 牙 通话时 使 用; (3) 主 控MCU复 位 (RESET)键孔 :使 用小 型 棒 类 物 插 入该 孔 短 按,机器 复 位 主 控MCU; (4) ...
