离子膜电解槽接地故障的分析及改进措施(gai)

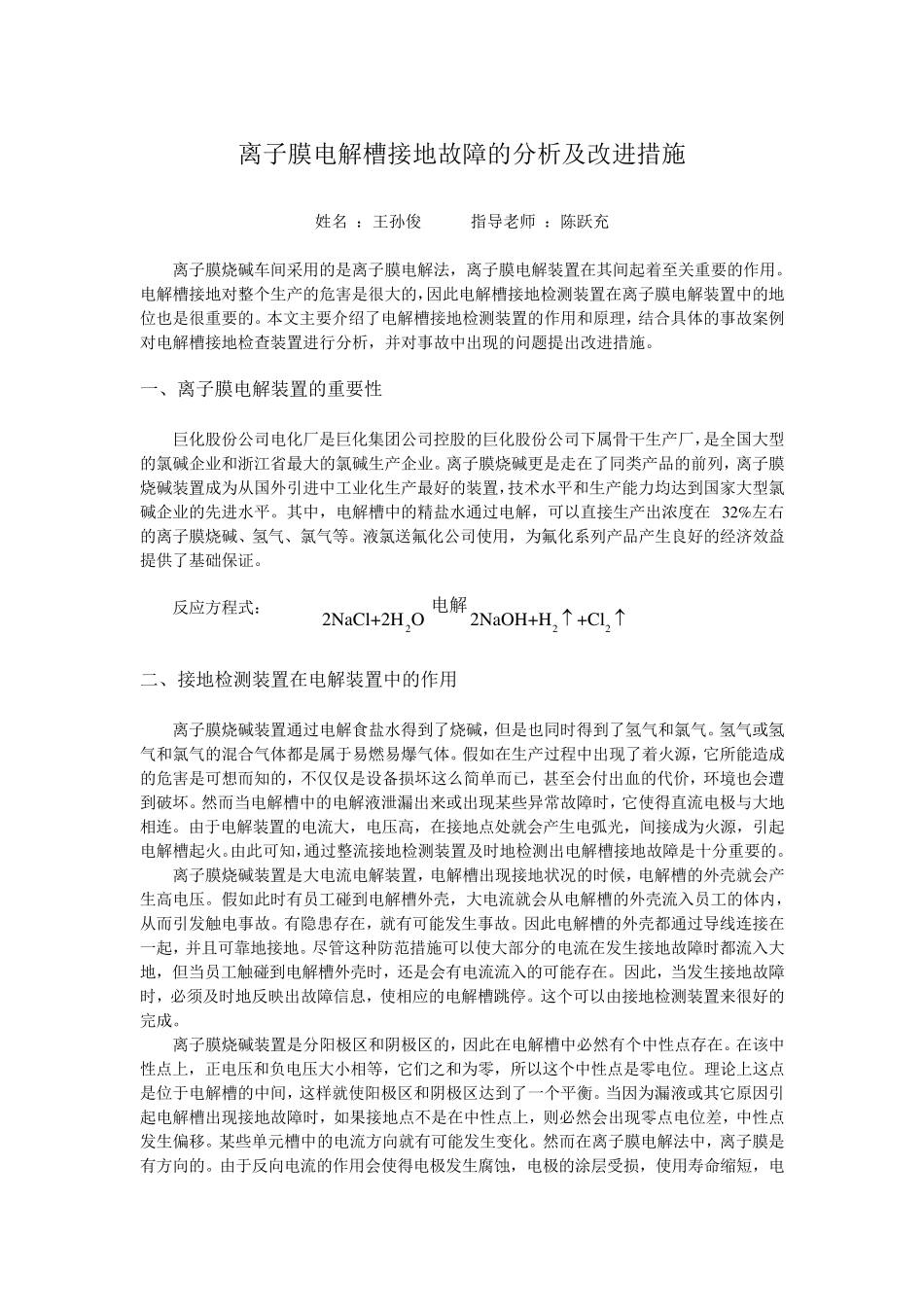

离子膜电解槽接地故障的分析及改进措施(gai)_第1页
1/10

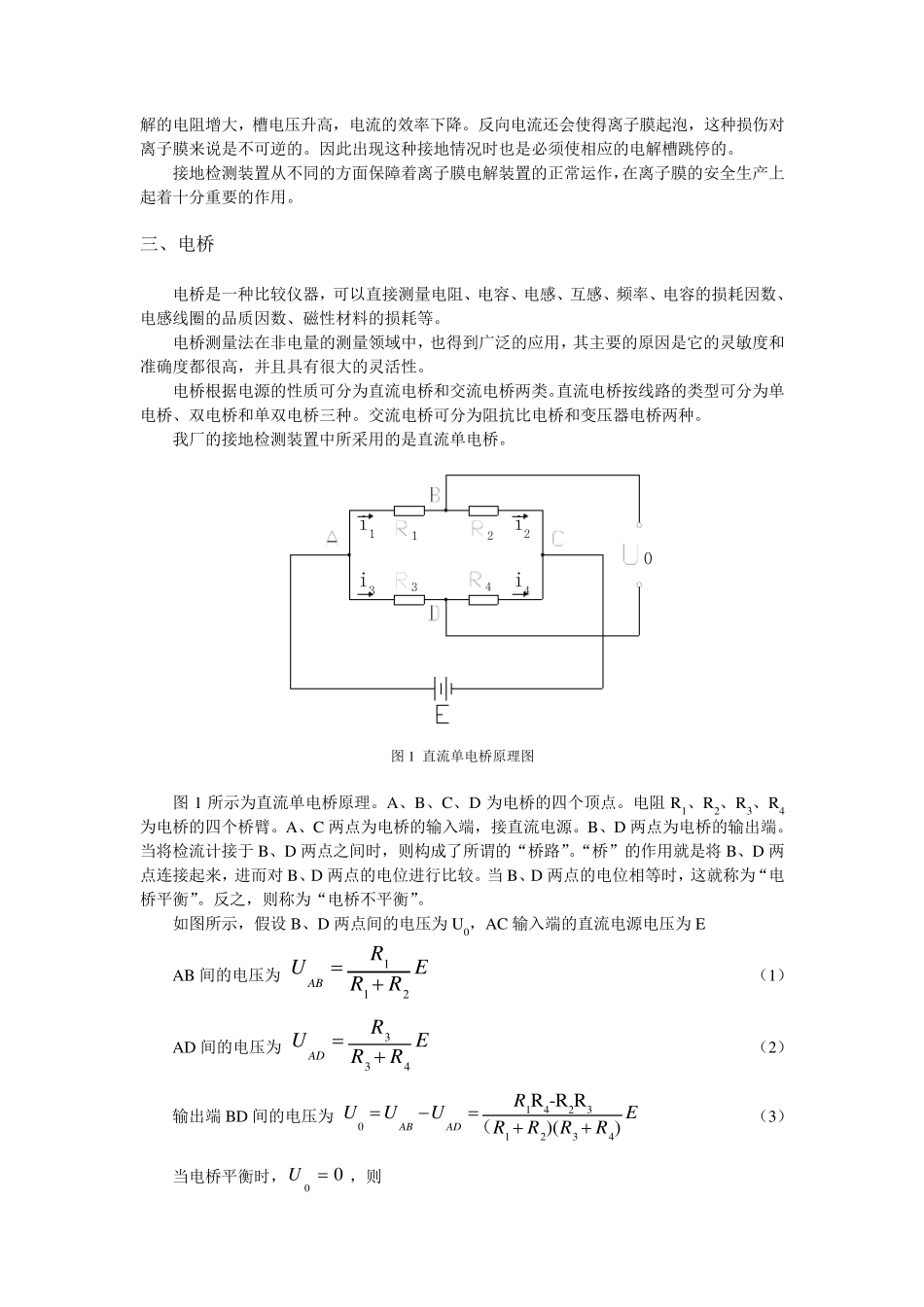

离子膜电解槽接地故障的分析及改进措施(gai)_第2页
2/10
离子膜电解槽接地故障的分析及改进措施(gai)_第3页
3/10
离子膜电解槽接地故障的分析及改进措施 姓名 :王孙俊 指导老师 :陈跃充 离子膜烧碱车间采用的是离子膜电解法,离子膜电解装置在其间起着至关重要的作用。电解槽接地对整个生产的危害是很大的,因此电解槽接地检测装置在离子膜电解装置中的地位也是很重要的。本文主要介绍了电解槽接地检测装置的作用和原理,结合具体的事故案例对电解槽接地检查装置进行分析,并对事故中出现的问题提出改进措施。 一、离子膜电解装置的重要性 巨化股份公司电化厂是巨化集团公司控股的巨化股份公司下属骨干生产厂,是全国大型的氯碱企业和浙江省最大的氯碱生产企业。离子膜烧碱更是走在了同类产品的前列,离子膜烧碱装置成为从国外引进中工业化生产最好的装置,技术水平和生产能力均达到国家大型氯碱企业的先进水平。其中,电解槽中的精盐水通过电解,可以直接生产出浓度在32%左右的离子膜烧碱、氢气、氯气等。液氯送氟化公司使用,为氟化系列产品产生良好的经济效益提供了基础保证。 反应方程式: 222 2NaCl+2H O2NaOH+H+Cl电解 二、接地检测装置在电解装置中的作用 离子膜烧碱装置通过电解食盐水得到了烧碱,但是也同时得到了氢气和氯气。氢气或氢气和氯气的混合气体都是属于易燃易爆气体。假如在生产过程中出现了着火源,它所能造成的危害是可想而知的,不仅仅是设备损坏这么简单而已,甚至会付出血的代价,环境也会遭到破坏。然而当电解槽中的电解液泄漏出来或出现某些异常故障时,它使得直流电极与大地相连。由于电解装置的电流大,电压高,在接地点处就会产生电弧光,间接成为火源,引起电解槽起火。由此可知,通过整流接地检测装置及时地检测出电解槽接地故障是十分重要的。 离子膜烧碱装置是大电流电解装置,电解槽出现接地状况的时候,电解槽的外壳就会产生高电压。假如此时有员工碰到电解槽外壳,大电流就会从电解槽的外壳流入员工的体内,从而引发触电事故。有隐患存在,就有可能发生事故。因此电解槽的外壳都通过导线连接在一起,并且可靠地接地。尽管这种防范措施可以使大部分的电流在发生接地故障时都流入大地,但当员工触碰到电解槽外壳时,还是会有电流流入的可能存在。因此,当发生接地故障时,必须及时地反映出故障信息,使相应的电解槽跳停。这个可以由接地检测装置来很好的完成。 离子膜烧碱装置是分阳极区和阴极区的,因此在电解槽中必然有个中性点存在。在该中性点上,正电压和负电压大小相等,它们之和为零,所以这个中...
