离心式清水泵维修手册

离心式清水泵维修手册_第1页
1/25
离心式清水泵维修手册_第2页
2/25
离心式清水泵维修手册_第3页
3/25

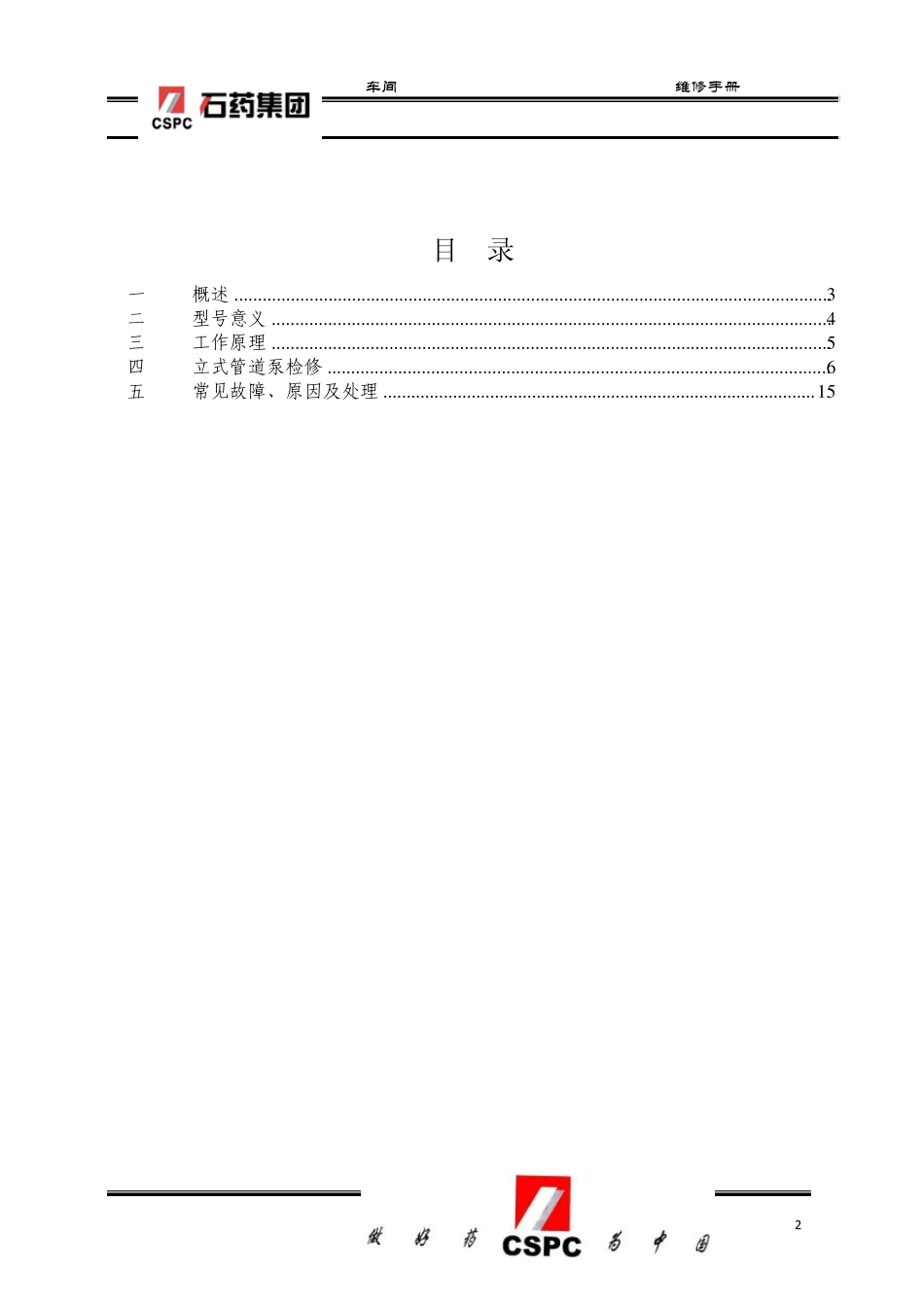

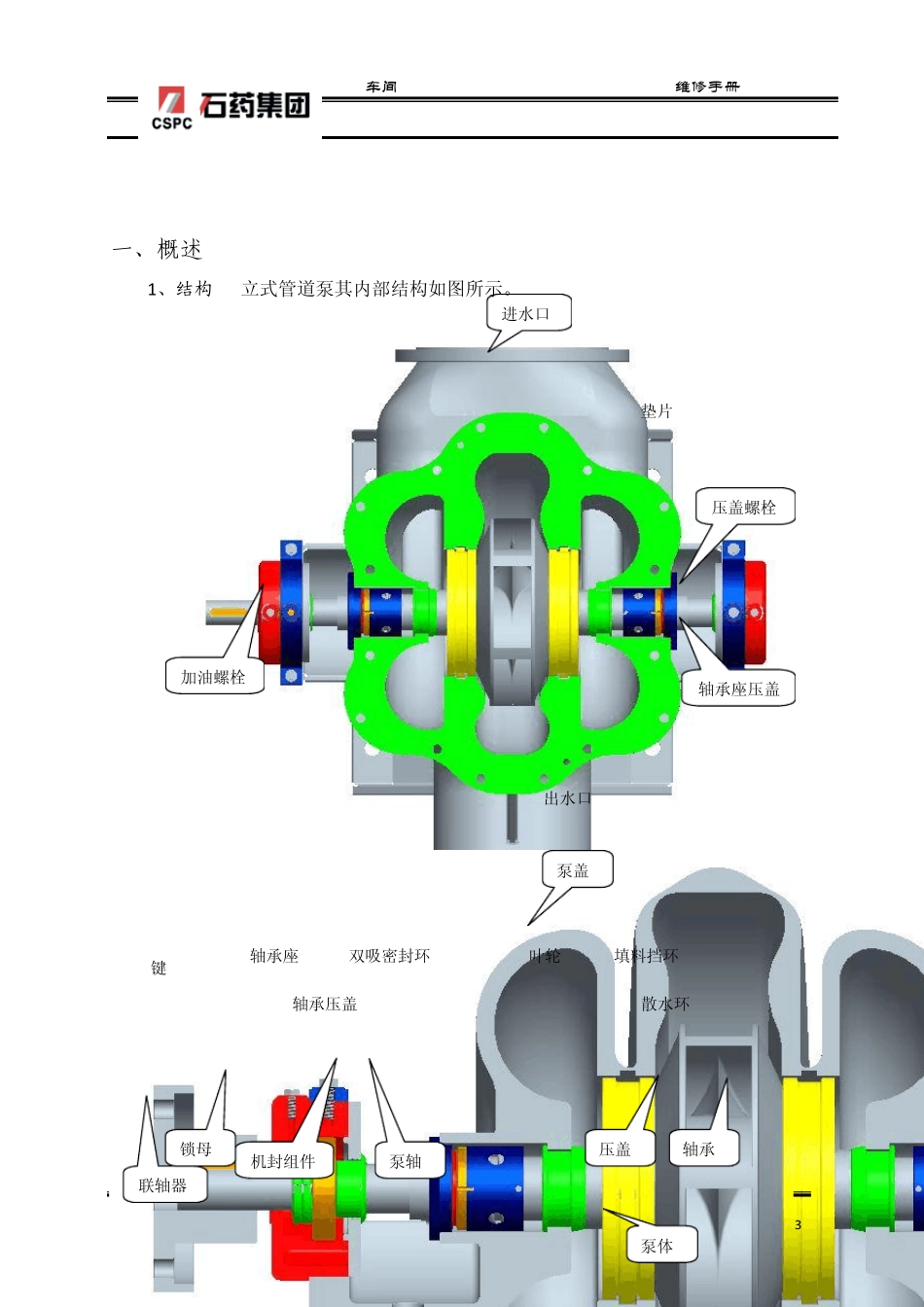

中润制药设备维修 离心式清水泵维修 手 册 河北中润制药有限公司 一○八车间 之 中润制药 108车间 维修手册 2 目 录 一 概述 ............................................................................................................................... 3 二 型号意义 ....................................................................................................................... 4 三 工作原理 ....................................................................................................................... 5 四 立式管道泵检修 ........................................................................................................... 6 五 常见故障、原因及处理 ............................................................................................. 1 5 中润制药 108车间 维修手册 3 一、概述 1 、结构 立式管道泵其内部结构如图所示。 进水口 出水口 轴承座压盖垫片 压盖螺栓 加油螺栓 泵体 泵盖 叶轮 双吸密封环 填料挡环 机封组件 压盖 联轴器 键 轴承压盖 轴承座 锁母 散水环 轴承 泵轴 中润制药 108车间 维修手册 4 2 用途 主要用于输送介质均为清水或物理化学性质类似清水的其它液体。适合工厂、矿山、城市、电站、的给排水,农田排涝灌溉和各种水利工程。 3、结构说明 (1)SH 型泵的进口和出口均在水泵轴心线下方,成水平方向,与轴线成垂直位置。水泵泵盖用双头螺栓及圆锥定位销固定在泵体上,可以便于拆开检查水泵内全部零件,无需拆卸进、排水管路及电动机(但配爪形联轴器的,则须先移动电动机)。因此检修极为方便。 (2)泵体为铸铁制成与泵盖构成叶轮的工作室。 (3)该泵叶轮直接安装在电机加长轴上,这样使泵运行更加平稳,振动小,噪音低。 (4)该泵比较大的优点是机封安装不需调整,利用叶轮直接压紧即可。 二、型号意义 如 10SH-13A 10-吸水口直径被 25 除(即该泵吸水口直径为 250 毫米) SH-双吸的单级卧式离心清水泵 13-比转数被 10 除(即该泵的比转数为 130) A-表示改泵换了不同外径的叶轮。 中润制药 108车间 维修手册 5 三、工作原理 离心泵主要是借蜗状泵壳内叶轮离心力所产生的动能转变成静压能来压送液体。当泵壳内充满液体时,由于叶轮...
