离心式通风机的性能参数

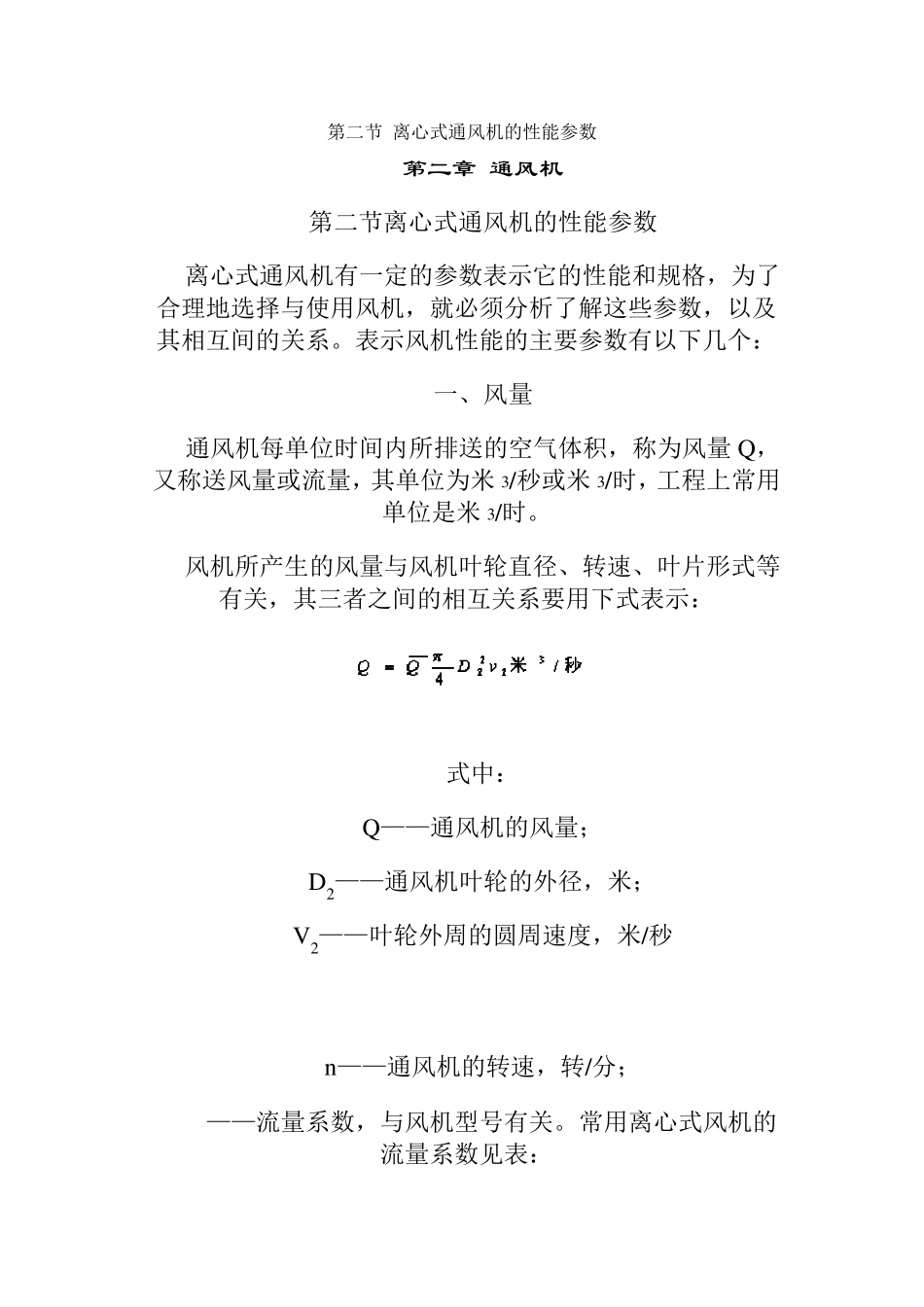

第二节 离心式通风机的性能参数 第二章 通风机 第二节离心式通风机的性能参数 离心式通风机有一定的参数表示它的性能和规格，为了合理地选择与使用风机，就必须分析了解这些参数，以及其相互间的关系。表示风机性能的主要参数有以下几个： 一、风量 通风机每单位时间内所排送的空气体积，称为风量Q，又称送风量或流量，其单位为米3/秒或米3/时，工程上常用单位是米3/时。 风机所产生的风量与风机叶轮直径、转速、叶片形式等有关，其三者之间的相互关系要用下式表示： 式中： Q——通风机的风量； D2——通风机叶轮的外径，米； V2——叶轮外周的圆周速度，米/秒 n——通风机的转速，转/分； ——流量系数，与风机型号有关。常用离心式风机的流量系数见表： No 代号 4-72 C4-73 4-79 Y4-56 6-23 6-30 9-19 9-26 1 0．146 0．154 0．170 0．108 0．024 0．044 0．030 0．080 0．454 0．462 0．484 0．266 0．614 0．634 0．814 0．874 2 0．164 0．174 0．190 0．121 0．029 0．049 0．037 0．090 0．445 0．462 0．473 0．264 0．600 0．626 0．834 0．857 3 0．182 0．191 0．210 0．137 0．033 0．054 0．044 0．100 0．436 0．444 0．467 0．260 0．582 0．617 0．828 0．832 4 0．199 0．209 0．230 0．151 0．034 0．063 0．051 0．110 0．418 0．425 0．450 0．260 0．573 0．590 0．803 0．799 5 0．216 0．228 0．250 0．166 0．039 0．068 0．058 0．120 0 ．39 2 0 ．40 6 0 ．43 3 0 ．25 1 0 ．53 7 0 ．57 3 0 ．77 2 0 ．76 1 6 0 ．23 4 0 ．24 6 0 ．27 0 0 ．18 2 0 ．04 4 0 ．07 3 0 ．06 5 0 ．13 0 0 ．36 5 0 ．37 0 0 ．42 1 0 ．24 3 0 ．49 0 0 ．55 0 0 ．73 2 0 ．71 4 7 0 ．25 2 0 ．26 3 0 ．30 0 0 ．19 4 0 ．04 9 0 ．07 8 0 ．07 3 0 ．14 0 0 ．33 8 0 ．31 4 0 ．35 9 0 ．22 7 0 ．43 3 0 ．52 5 0 ．69 2 0 ．66 7 8 0 ．26 9 0 ．28 2 0 ．33 0 0 ．20 9 0 ．05 4 0 ．08 3 0 ．08 0 0 ．15 0 0 ．30 3 0 ．27 7 0 ．29 0 0 ．20 8 0 ．36 6 0 ．49 6 0 ．65 2 0 ．62 0 风机的风量一般用实验方法测得。风量的大小...
