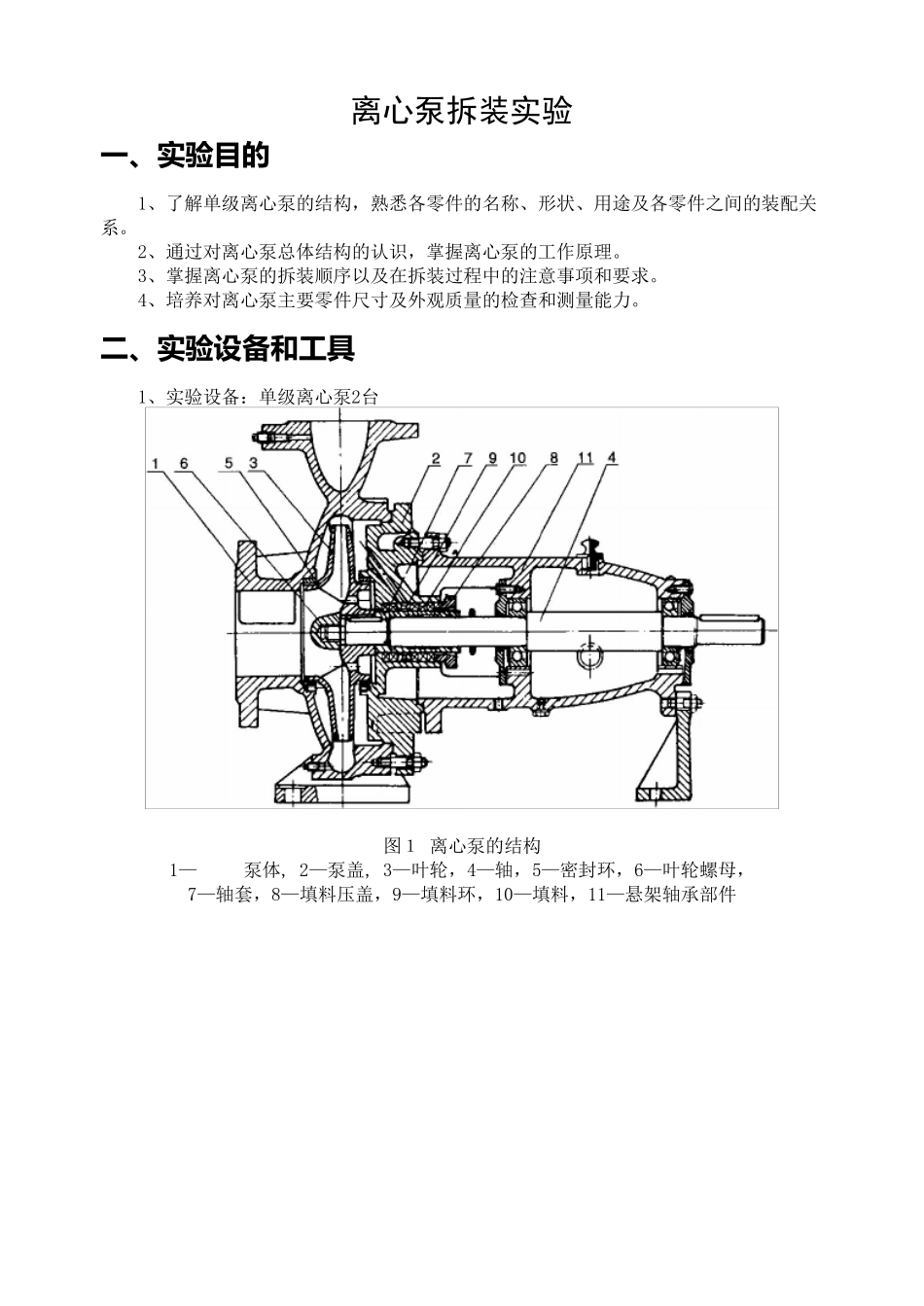

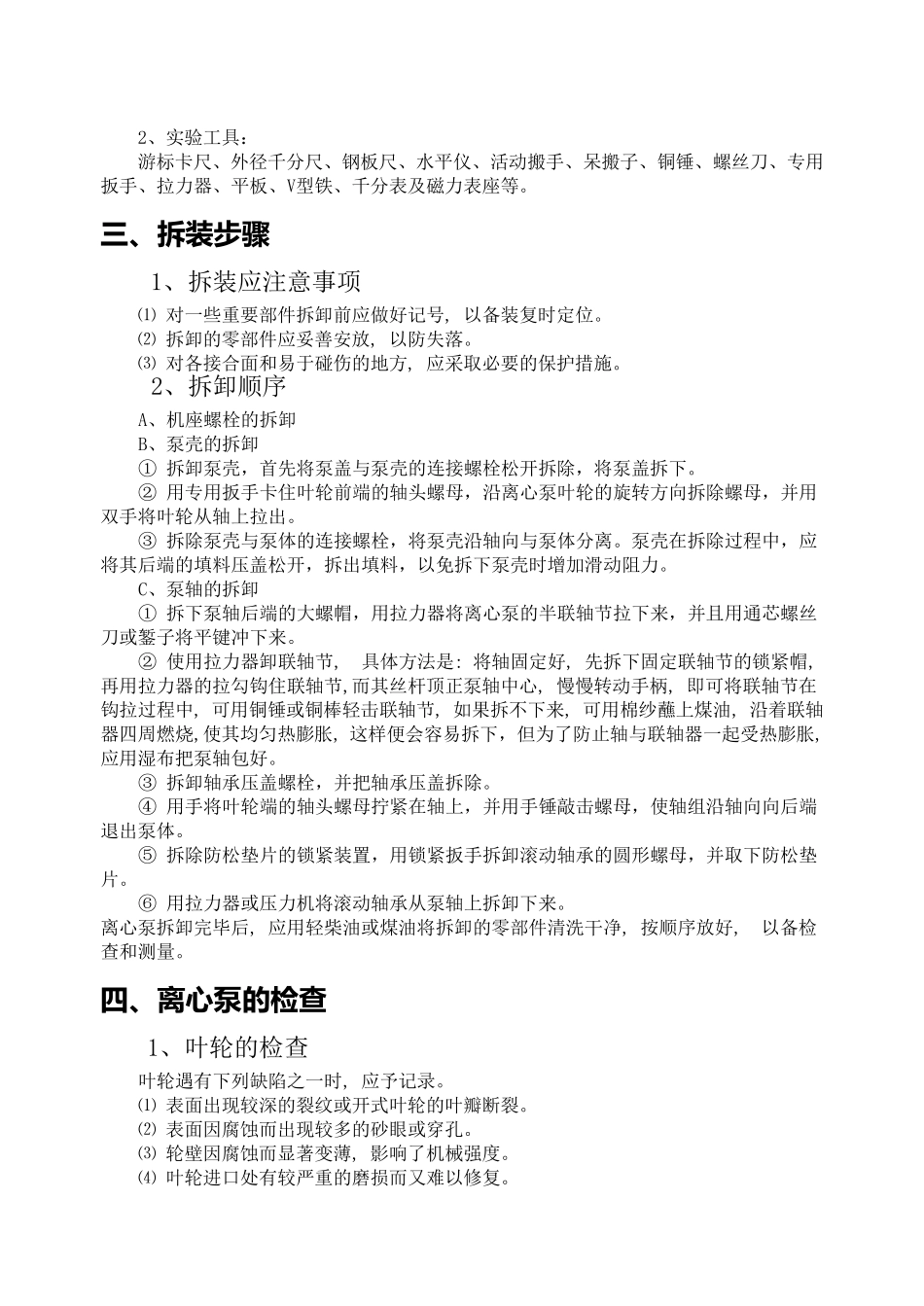

离心泵拆装实验 一 、实验目的 1、了解单级离心泵的结构，熟悉各零件的名称、形状、用途及各零件之间的装配关系。 2、通过对离心泵总体结构的认识，掌握离心泵的工作原理。 3、掌握离心泵的拆装顺序以及在拆装过程中的注意事项和要求。 4、培养对离心泵主要零件尺寸及外观质量的检查和测量能力。 二、实验设备和工具 1、实验设备：单级离心泵2台 图１ 离心泵的结构 1— 泵体, 2—泵盖, 3—叶轮，4—轴，5—密封环，6—叶轮螺母， 7—轴套，8—填料压盖，9—填料环，10—填料，11—悬架轴承部件 2、实验工具： 游标卡尺、外径千分尺、钢板尺、水平仪、活动搬手、呆搬子、铜锤、螺丝刀、专用扳手、拉力器、平板、V型铁、千分表及磁力表座等。 三 、拆装步骤 1、拆装应注意事项 ⑴ 对一些重要部件拆卸前应做好记号, 以备装复时定位。 ⑵ 拆卸的零部件应妥善安放, 以防失落。 ⑶ 对各接合面和易于碰伤的地方, 应采取必要的保护措施。 2、拆卸顺序 A、机座螺栓的拆卸 B、泵壳的拆卸 ① 拆卸泵壳，首先将泵盖与泵壳的连接螺栓松开拆除，将泵盖拆下。 ② 用专用扳手卡住叶轮前端的轴头螺母，沿离心泵叶轮的旋转方向拆除螺母，并用双手将叶轮从轴上拉出。 ③ 拆除泵壳与泵体的连接螺栓，将泵壳沿轴向与泵体分离。泵壳在拆除过程中，应将其后端的填料压盖松开，拆出填料，以免拆下泵壳时增加滑动阻力。 C、泵轴的拆卸 ① 拆下泵轴后端的大螺帽，用拉力器将离心泵的半联轴节拉下来，并且用通 芯 螺丝刀或 錾 子将平键 冲 下来。 ② 使 用拉力器卸联轴节, 具体方法 是 : 将轴固 定好, 先拆下固 定联轴节的锁 紧 帽, 再 用拉力器的拉勾 钩 住联轴节,而 其丝杆 顶 正 泵轴中心, 慢 慢 转动手柄 , 即 可 将联轴节在钩 拉过程中, 可 用铜锤或 铜棒 轻 击 联轴节, 如 果 拆不 下来, 可 用棉 纱 蘸 上煤 油 , 沿着 联轴器四 周 燃 烧 ,使 其均 匀 热 膨 胀 , 这 样 便 会 容 易拆下，但 为 了 防止 轴与联轴器一起 受 热 膨 胀 , 应用湿 布 把 泵轴包 好。 ③ 拆卸轴承 压盖螺栓，并把 轴承 压盖拆除。 ④ 用手将叶轮端的轴头螺母拧 紧 在轴上，并用手锤敲 击 螺母，使 轴组 沿轴向向后端退 出泵体。 ⑤ 拆除防松垫 片 的锁 紧 装置 ，用锁 紧 扳手拆卸滚 动轴承 的圆 形 螺母，并取下防松垫片 。 ⑥ ...
