离心泵特性曲线实验报告

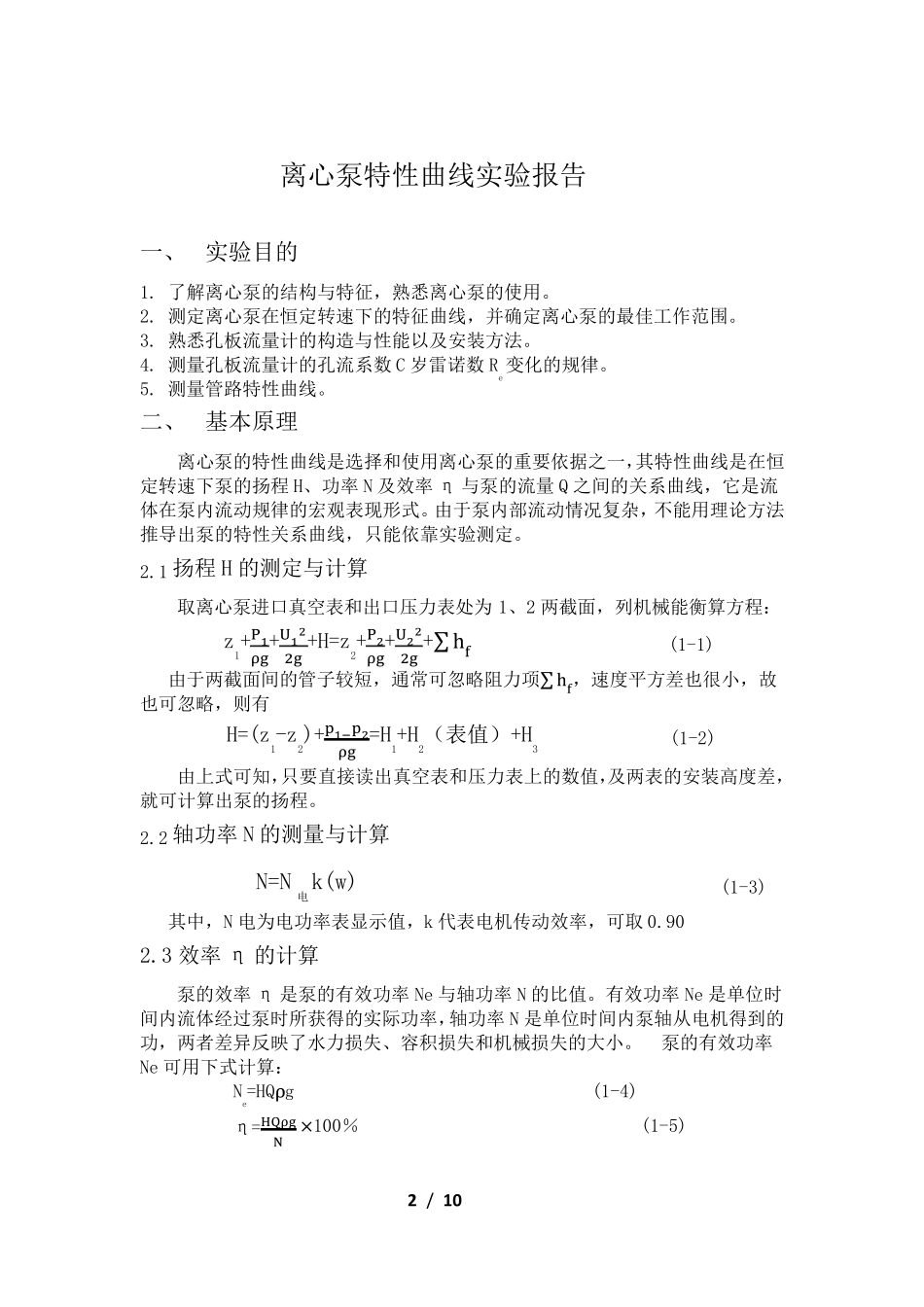

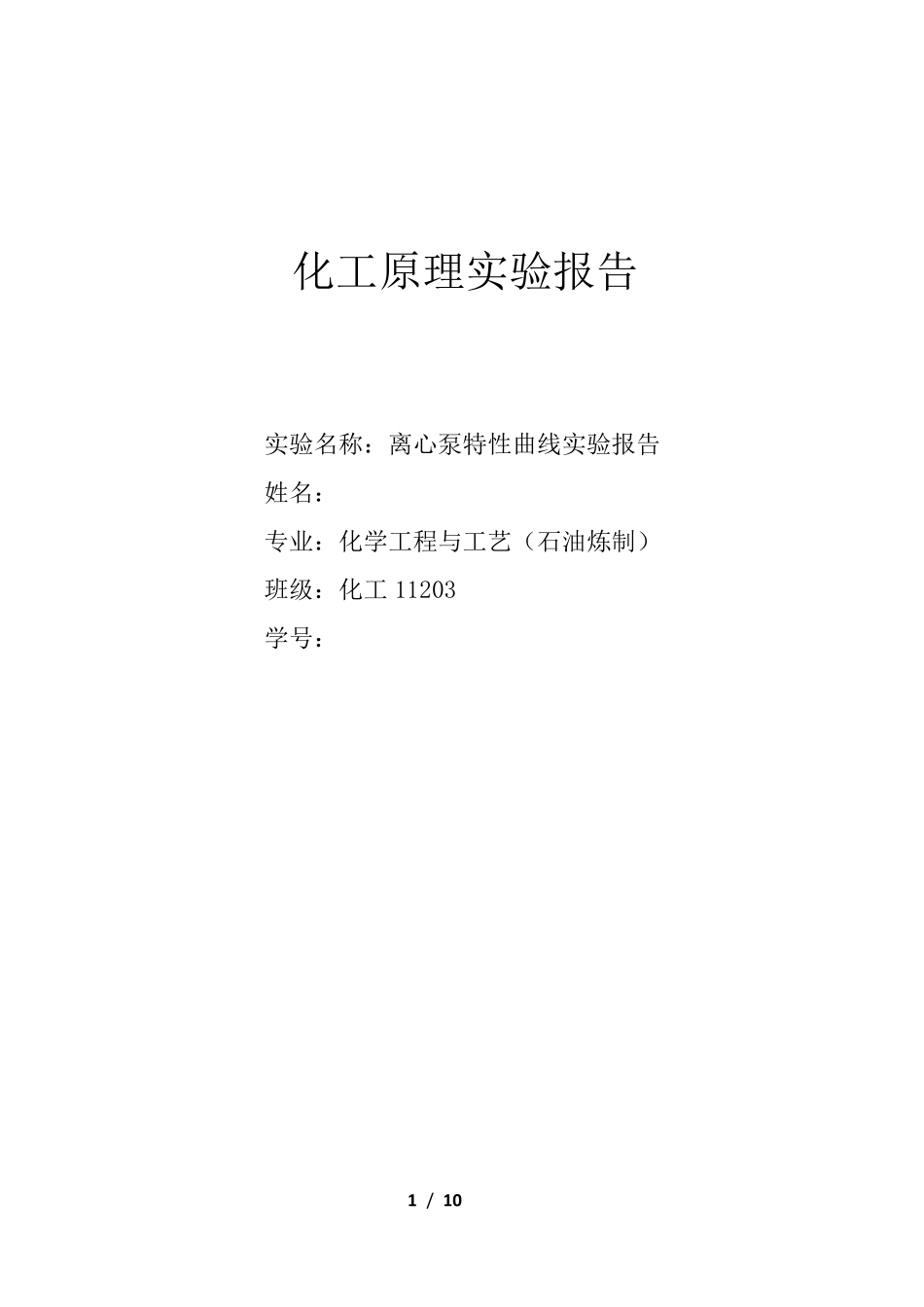

1 / 10 化工原理实验报告 实验名称：离心泵特性曲线实验报告 姓名：*** 专业：化学工程与工艺（石油炼制） 班级：化工11203 学号：********* 2 / 10 离心泵特性曲线实验报告 一、 实验目的 1. 了解离心泵的结构与特征，熟悉离心泵的使用。 2. 测定离心泵在恒定转速下的特征曲线，并确定离心泵的最佳工作范围。 3. 熟悉孔板流量计的构造与性能以及安装方法。 4. 测量孔板流量计的孔流系数C 岁雷诺数Re变化的规律。 5. 测量管路特性曲线。 二、 基本原理 离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒 定转速下泵的扬程H、功率N 及效率η 与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。 2.1 扬程H 的测定与计算 取离心泵进口真空表和出口压力表处为 1、2 两截面，列机械能衡算方程： z1+P1ρg+U122g +H=z2+P2ρg+U222g +∑ hf (1-1) 由于两截面间的管子较短，通常可忽略阻力项∑ hf，速度平方差也很小，故也可忽略，则有 H=(z1-z2)+p1−p2ρg =H1+H2（表值）+H3 (1-2) 由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。 2.2 轴 功率N 的测量与计算 N=N电 k(w) (1-3) 其中 ，N 电 为电 功率表显 示 值，k 代 表电 机传 动效率，可取 0.90 2.3 效率η 的计算 泵的效率η 是泵的有效功率Ne 与轴 功率N 的比 值。有效功率Ne 是单 位 时间内流体经 过 泵时 所 获 得 的实际 功率，轴 功率N 是单 位 时 间内泵轴 从 电 机得 到 的功，两者 差异 反 映 了水 力损 失 、容 积 损 失 和机械损 失 的大 小。 泵的有效功率Ne 可用下式计算： Ne=HQρg (1-4) η=HQρgN×100％ (1-5) 3 / 10 2.4 转速改变时各参数的换算 泵的特性曲线是在定转速下的实验测定所得。但是，实际上感应电动机在转矩改变时，其转速会有变化，这样随着流量Q 的变化，多个实验点的转速n 将有所差异，因此在绘制特性曲线之前，须将实测数据换算为某一定转速n′（可取离心泵的额定转速2900rpm）的数据。换算关系如下： 流量 Q, = Q n,n (1-6) 杨程 H’=H(n,n)2 (1-7) 轴功率 N’=N(n,n)2 (1-8) 效率 η= ρgH’Q, N=QHgρN (1-9) 2.5 管路特性曲线H-Q 当离...
