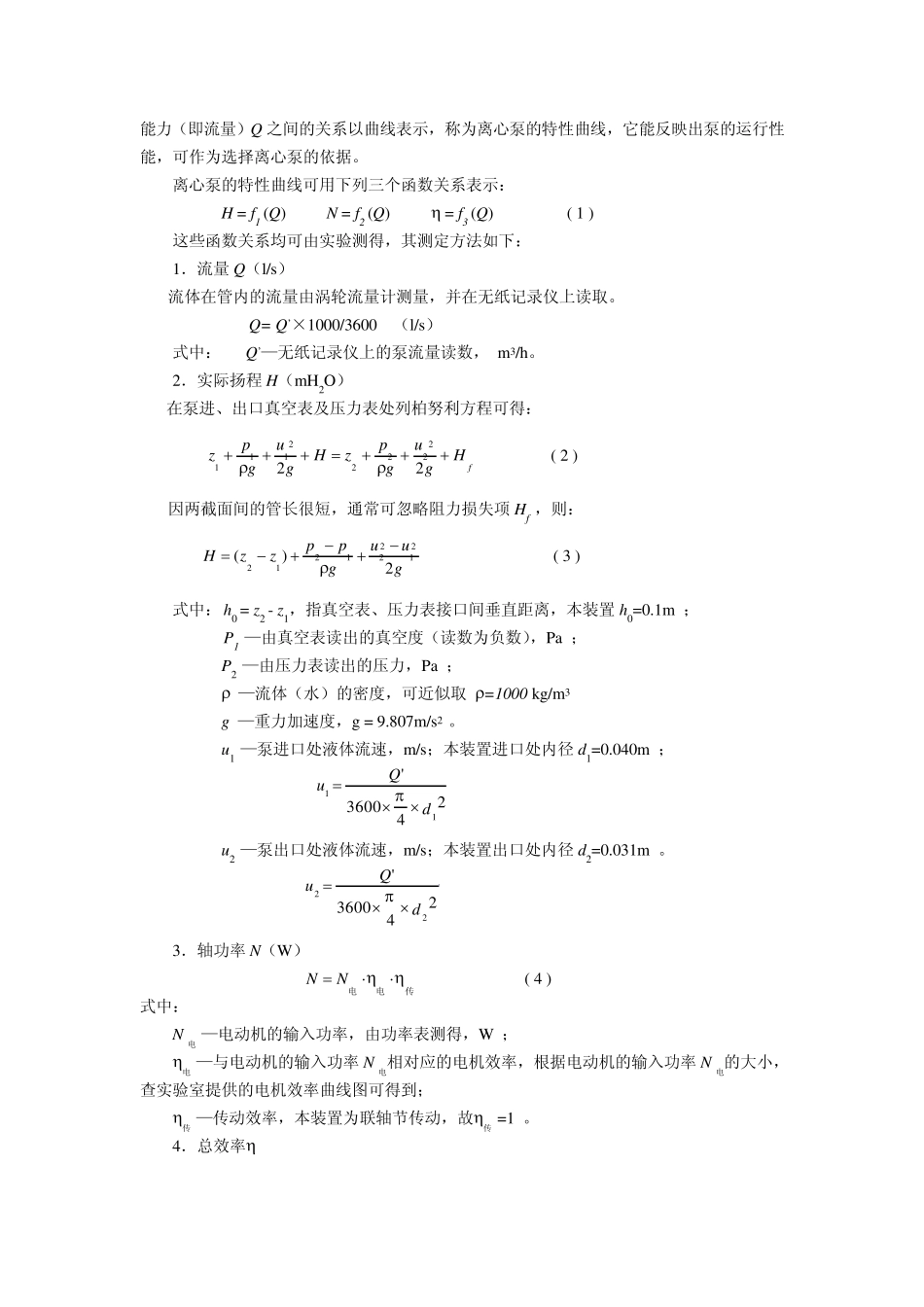

离心泵特性曲线测定实验 一、实验目的 1． 了解离心泵的结构特性，掌握离心泵的操作方法； 2． 了解无纸记录仪及压力、流量等传感器的使用方法； 3． 测定离心泵在恒定转速下的运行特性，测定特性曲线。 二、实验装置与流程 实验装置如图 1 所示，由水箱、离心泵、涡轮流量计、电动调节阀、压力表、真空表、转速传感器、功率表和不锈钢进、出管道等组成。 1－底阀； 2－引水阀； 3－离心泵； 4－真空表前切断阀； 5－真空表； 6－负压传感器；7－压力表前切断阀； 8－压力表； 9－压力传感器； 10－温度传感器； 11－涡轮流量传感器；12－电动调节阀； 13－切断阀； 14－旁路阀； 15－转速表； 16－功率表 ； 17－水箱 图 1 离心泵特性曲线测定实验装置流程示意图 水从水箱 17 经泵底阀 1 吸入，流过吸入管路到离心泵3，经离心泵增压后，流经涡轮流量计 11、电动调节阀 12 返回水箱，循环使用。在泵的进、出口管线上分别装有真空表 5、负压传感器 6、压力表 8 和压力传感器 9，在它们的进口管线上分别装有真空表前切断阀 4和压力表前切断阀 7。管路内流量由涡轮流量计 11 测量，并由出口电动调节阀 12 调节流量。所用离心泵型号为 IT-6，涡轮流量传感器型号为 LWGY-40，电动调节阀的开度和流量均可在无纸记录仪上操作和读数。 三、原理和方法 在转速 n固定不变的情况下，离心泵的实际扬程 H、功率消耗 N 及总效率 与泵送液211 能力（即流量）Q 之间的关系以曲线表示，称为离心泵的特性曲线，它能反映出泵的运行性能，可作为选择离心泵的依据。 离心泵的特性曲线可用下列三个函数关系表示： H = f1 (Q) N = f2 (Q) = f3 (Q) ( 1 ) 这些函数关系均可由实验测得，其测定方法如下： 1．流量Q（l/s） 流体在管内的流量由涡轮流量计测量，并在无纸记录仪上读取。 Q= Q’×1000/3600 （l/s） 式中： Q’—无纸记录仪上的泵流量读数， m3/h。 2．实际扬程 H（mH2O） 在泵进、出口真空表及压力表处列柏努利方程可得： fHgugpzHgugpz2222222111 ( 2 ) 因两截面间的管长很短，通常可忽略阻力损失项 Hf ，则： guugppzzH2)(21221212 ( 3 ) 式中： h0 = z2 - z1，指真空表、压力表接口间垂直距离，本装置 h0=0.1m ； P1 —由真空表读出的真空度（读数为负数），Pa ； P2 —由压力表读出的压力，Pa ；...
