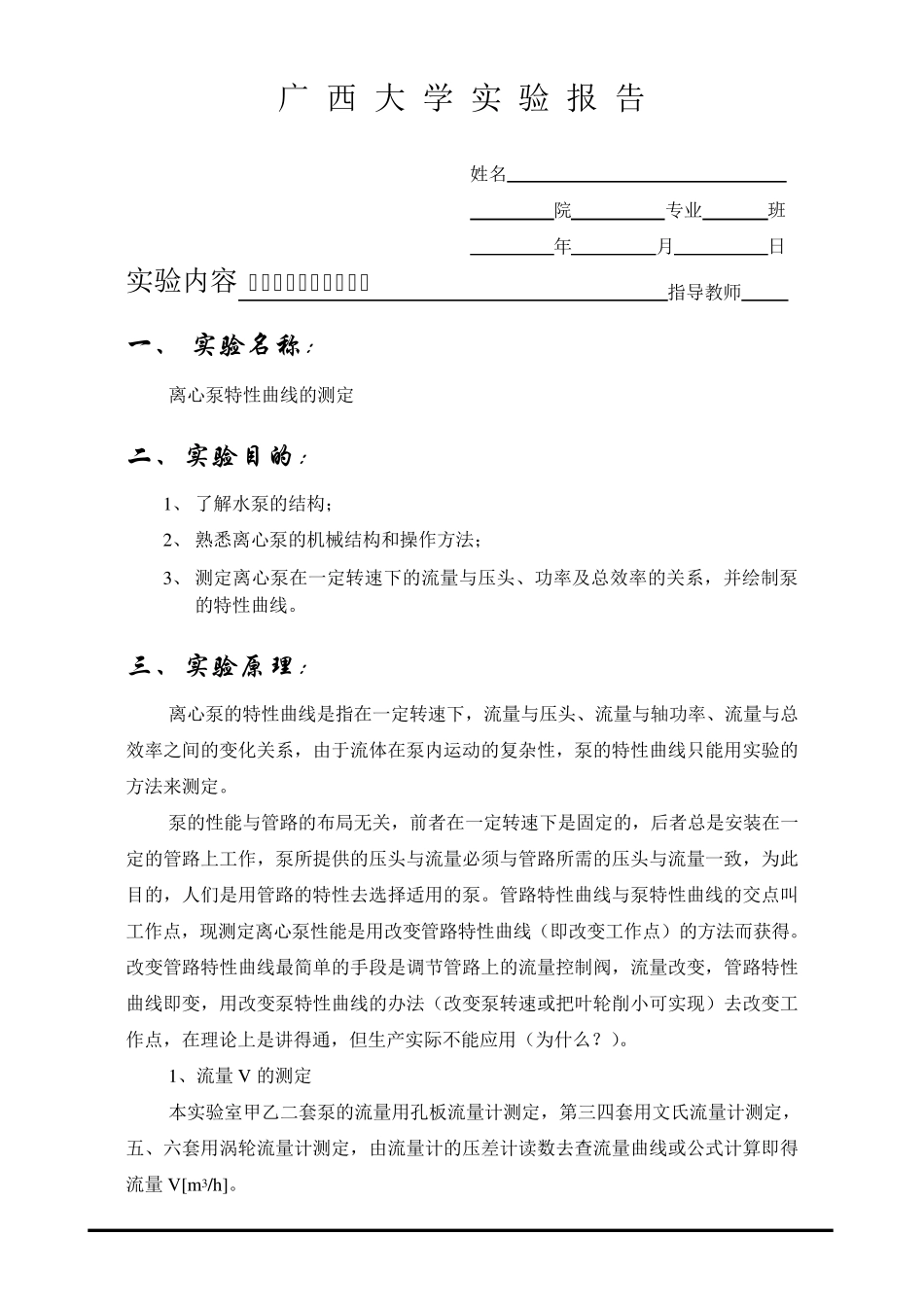

广 西 大 学 实 验 报 告 姓名 院 专业 班 年 月 日 实验内容 指导教师 一、 实验名称： 离心泵特性曲线的测定 二、实验目的： 1、 了解水泵的结构； 2、 熟悉离心泵的机械结构和操作方法； 3、 测定离心泵在一定转速下的流量与压头、功率及总效率的关系，并绘制泵的特性曲线。 三、实验原理： 离心泵的特性曲线是指在一定转速下，流量与压头、流量与轴功率、流量与总效率之间的变化关系，由于流体在泵内运动的复杂性，泵的特性曲线只能用实验的方法来测定。 泵的性能与管路的布局无关，前者在一定转速下是固定的，后者总是安装在一定的管路上工作，泵所提供的压头与流量必须与管路所需的压头与流量一致，为此目的，人们是用管路的特性去选择适用的泵。管路特性曲线与泵特性曲线的交点叫工作点，现测定离心泵性能是用改变管路特性曲线（即改变工作点）的方法而获得。改变管路特性曲线最简单的手段是调节管路上的流量控制阀，流量改变，管路特性曲线即变，用改变泵特性曲线的办法（改变泵转速或把叶轮削小可实现）去改变工作点，在理论上是讲得通，但生产实际不能应用（为什么？）。 1、流量 V 的测定 本实验室甲乙二套泵的流量用孔板流量计测定，第三四套用文氏流量计测定，五、六套用涡轮流量计测定，由流量计的压差计读数去查流量曲线或公式计算即得流量 V[m 3/h]。 离心泵特性曲线的测定 广 西 大 学 实 验 报 告 姓名 院 专业 班 年 月 日 实验内容 指导教师 2、泵压头（扬程）H 的测定 以离心泵吸入口中心线水平为基准面。并顺着流向，以泵吸入管安装真空表处管截面为1 截面，以泵压出管安装压力表处管截面为2 截面，在两截面之间列柏努利方程并整理得： hguugppZZH2)(21221212 （1） 令：h0=(Z2—Z1)——两测压截面之间的垂直距离，约 0.1[m] p1——1 截面处的真空度[MPa] p2——2 截面处的表压强[MPa] ρ ——水的密度，以1000[kg/m3]计算 g=9.8[N/kg]——重力加速度 3、轴功率 Ne 的测定 轴功率为水泵运转时泵所耗功率，测电机功率，再乘上电机效率和传动效率而得： ][KWNNe传电电 （2） 式中：电N——输入给电动机的功率[kw ]，用功率表测定 电——电机效率，可查电机手册，现使用以下近似值： 2.8kw 以上电动机： 电=0.9 2.0kw 以下电动机： 电=0.75 传——传动效率，本机用联轴节，其值： 传=0.98 广 西 ...
