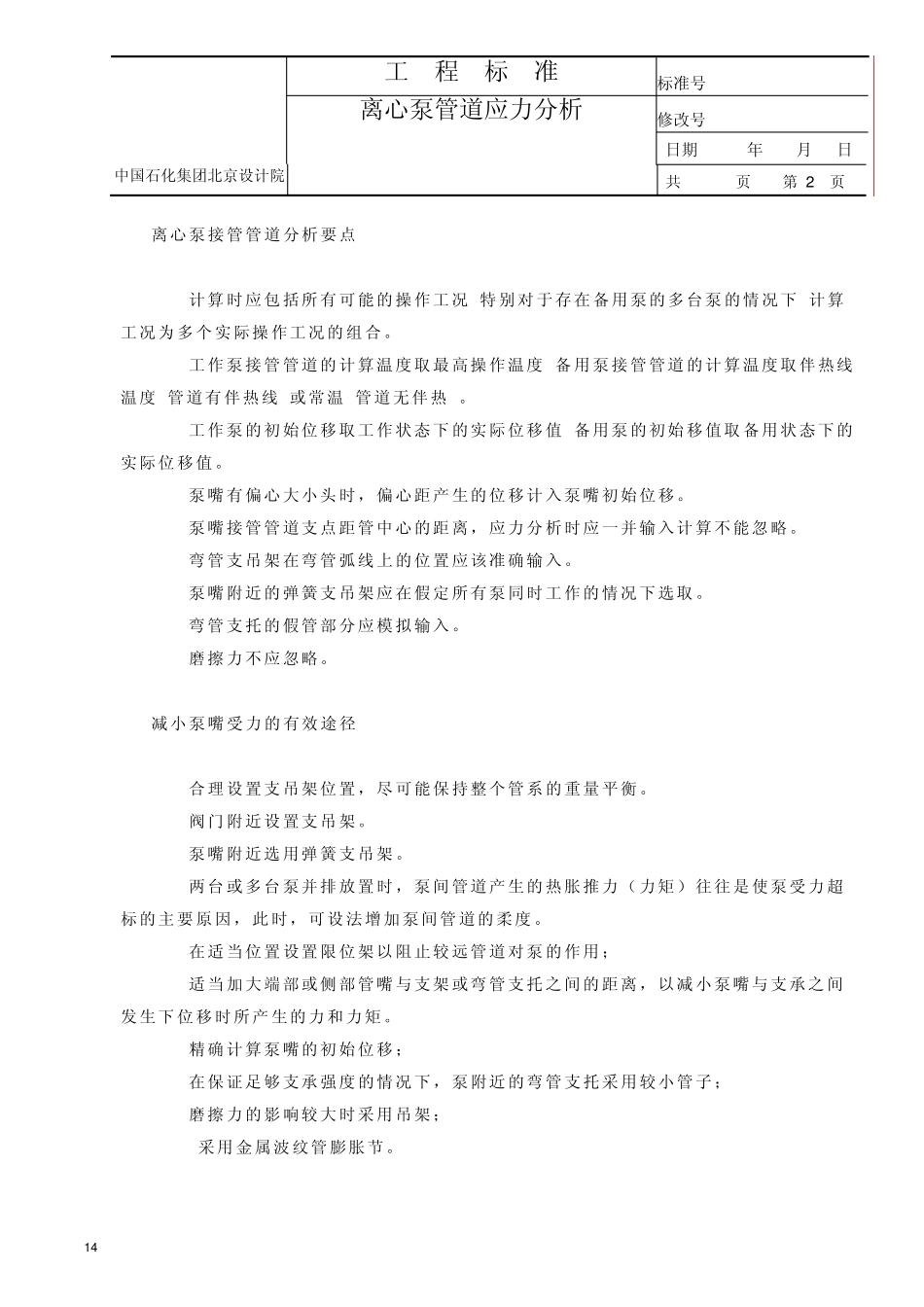

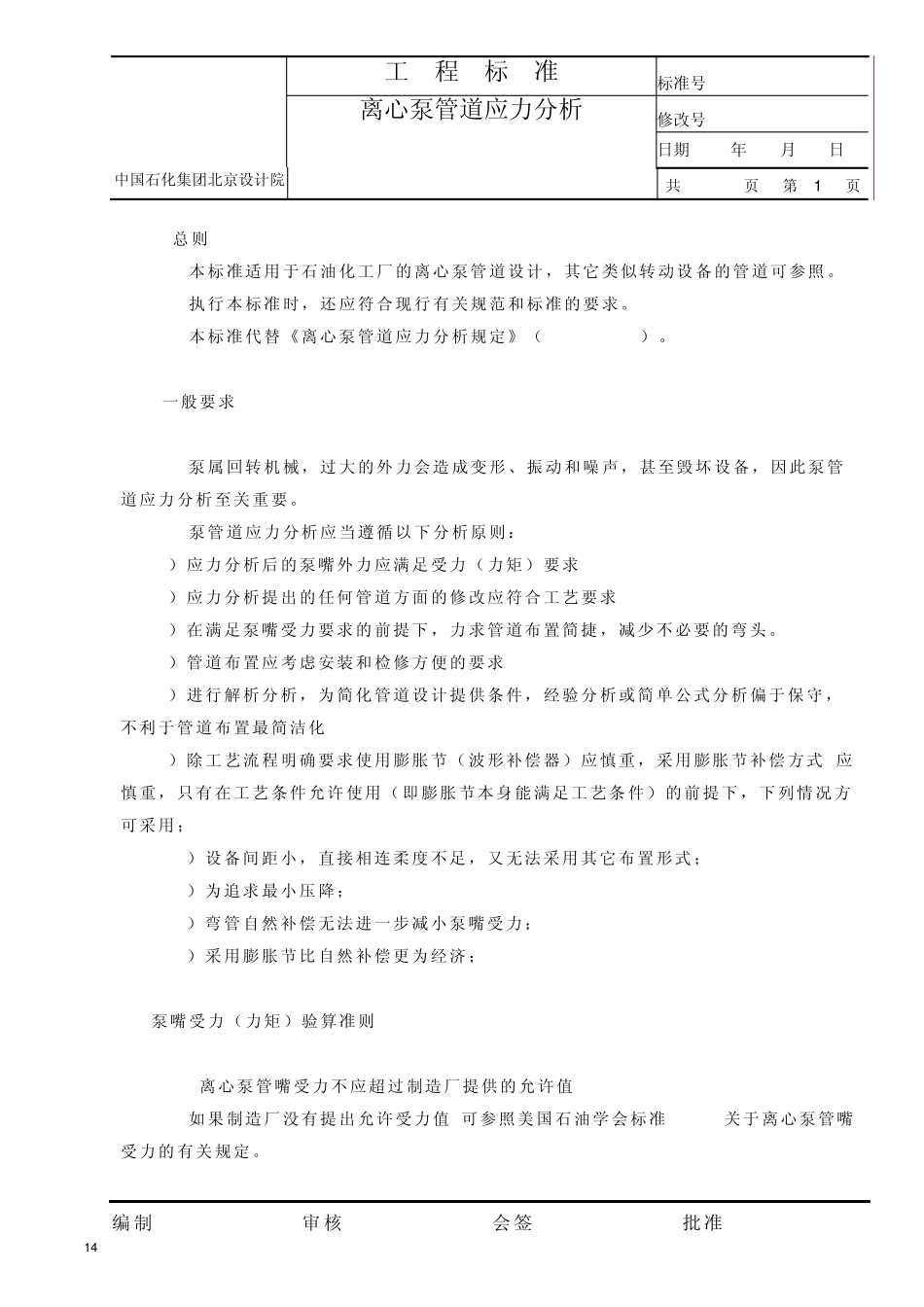

工 程 标 准 离心泵管道应力分析 标准号:BA3-6-2-1997 修改号 日期 1997年 10 月 24 日 中国石化集团北京设计院 共 14 页 第 1 页 编制 审核 会签 批准 1 4 1 总则 1.0.1 本标准适用于石油化工厂的离心泵管道设计,其它类似转动设备的管道可参照。 1.0.2 执行本标准时,还应符合现行有关规范和标准的要求。 1.0.3 本标准代替《离心泵管道应力分析规定》(BA3-6-2-94)。 2 一般要求 2.0.1 泵属回转机械,过大的外力会造成变形、振动和噪声,甚至毁坏设备,因此泵管道应力分析至关重要。 2.0.2 泵管道应力分析应当遵循以下分析原则: a)应力分析后的泵嘴外力应满足受力(力矩)要求 b)应力分析提出的任何管道方面的修改应符合工艺要求 c)在满足泵嘴受力要求的前提下,力求管道布置简捷,减少不必要的弯头。 d)管道布置应考虑安装和检修方便的要求 e)进行解析分析,为简化管道设计提供条件,经验分析或简单公式分析偏于保守,不利于管道布置最简洁化 f)除工艺流程明确要求使用膨胀节(波形补偿器)应慎重,采用膨胀节补偿方式 应慎重,只有在工艺条件允许使用(即膨胀节本身能满足工艺条件)的前提下,下列情况方可采用; 1)设备间距小,直接相连柔度不足,又无法采用其它布置形式; 2)为追求最小压降; 3)弯管自然补偿无法进一步减小泵嘴受力; 4)采用膨胀节比自然补偿更为经济; 3 泵嘴受力(力矩)验算准则 3.0.1 离心泵管嘴受力不应超过制造厂提供的允许值 3.0.2 如果制造厂没有提出允许受力值 ,可参照美国石油学会标准API610关于离心泵管嘴受力的有关规定。 工 程 标 准 离心泵管道应力分析 标准号:BA3-6-2-1997 修改号 日期 1997 年 10 月 24日 中国石化集团北京设计院 共 14 页 第 2 页 1 4 4 离心泵接管管道分析要点 4.0.1 计算时应包括所有可能的操作工况,特别对于存在备用泵的多台泵的情况下,计算工况为多个实际操作工况的组合。 4.0.2 工作泵接管管道的计算温度取最高操作温度 ,备用泵接管管道的计算温度取伴热线温度(管道有伴热线 )或常温(管道无伴热)。 4.0.3 工作泵的初始位移取工作状态下的实际位移值 ,备用泵的初始移值取备用状态下的实际位移值。 4.0.4 泵嘴有偏心大小头时,偏心距产生的位移计入泵嘴初始位移。 4.0.5 泵嘴接管管道支点距管中心的距离,应力分析时应一并输入计算不能忽略。 4.0.6 弯管支吊架在弯管弧...
