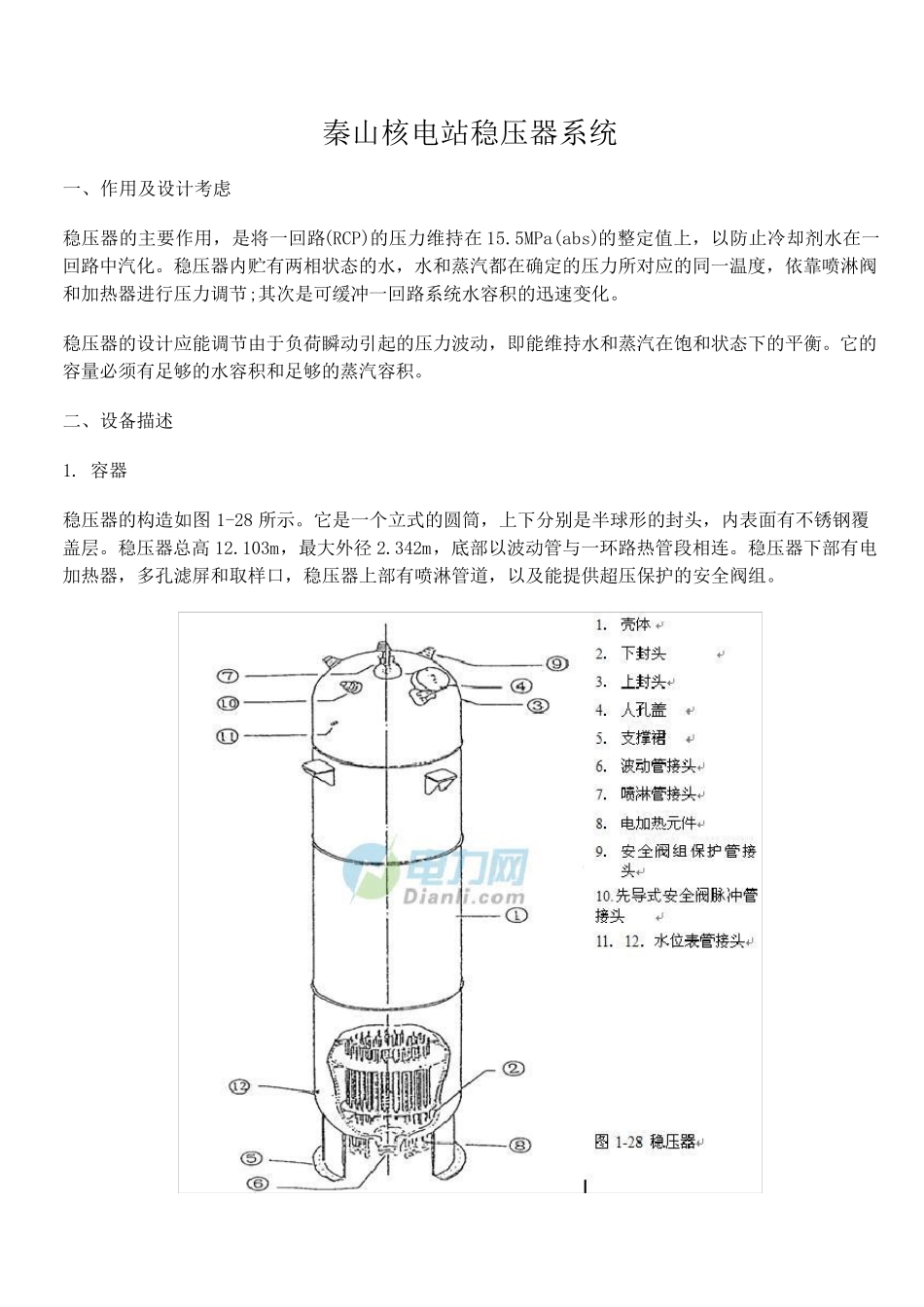

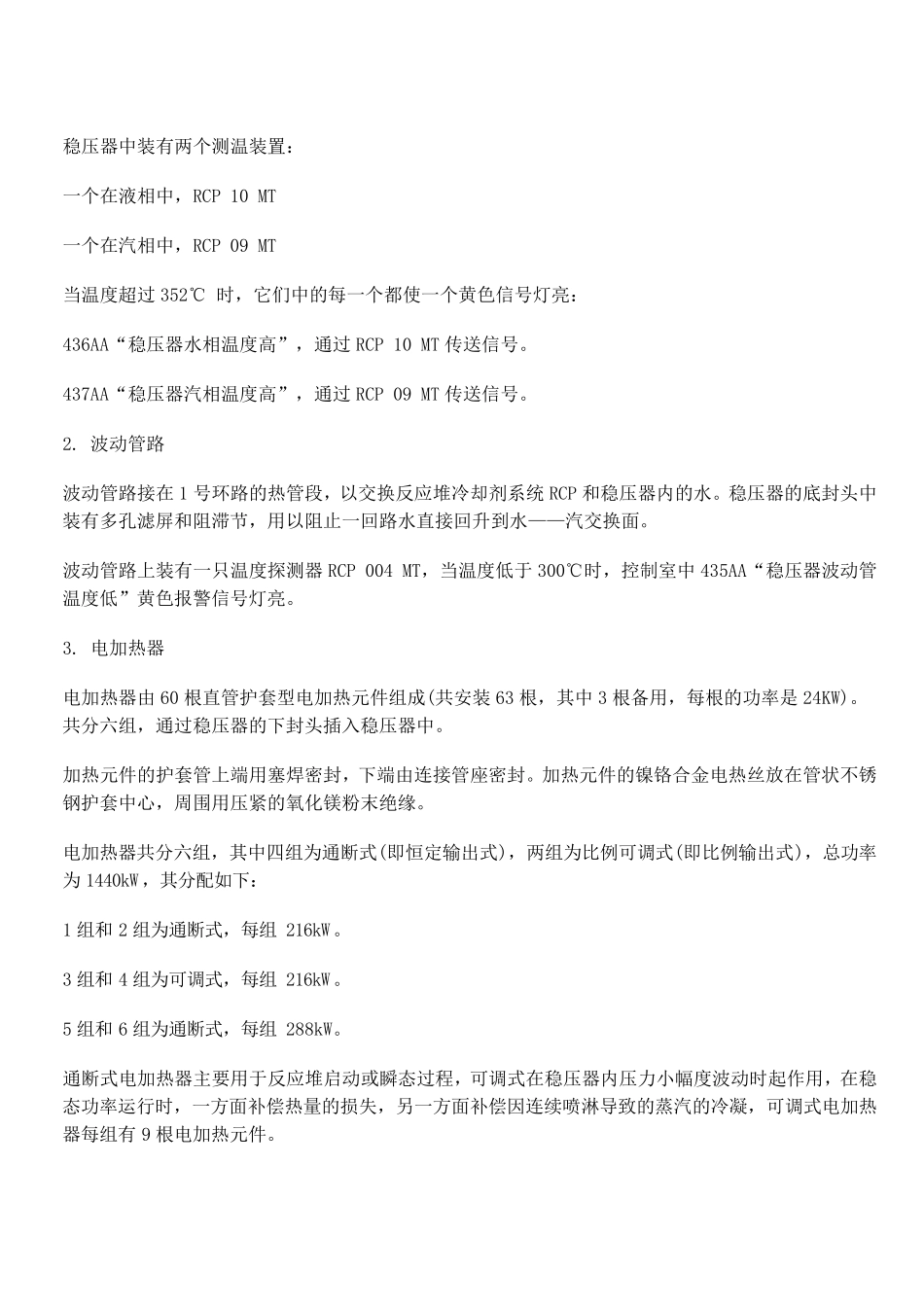

秦山核电站稳压器系统 一、作用及设计考虑 稳压器的主要作用，是将一回路(RCP)的压力维持在 15.5MPa(abs)的整定值上，以防止冷却剂水在一回路中汽化。稳压器内贮有两相状态的水，水和蒸汽都在确定的压力所对应的同一温度，依靠喷淋阀和加热器进行压力调节;其次是可缓冲一回路系统水容积的迅速变化。 稳压器的设计应能调节由于负荷瞬动引起的压力波动，即能维持水和蒸汽在饱和状态下的平衡。它的容量必须有足够的水容积和足够的蒸汽容积。 二、设备描述 1. 容器 稳压器的构造如图 1-28 所示。它是一个立式的圆筒，上下分别是半球形的封头，内表面有不锈钢覆盖层。稳压器总高12.103m，最大外径2.342m，底部以波动管与一环路热管段相连。稳压器下部有电加热器，多孔滤屏和取样口，稳压器上部有喷淋管道，以及能提供超压保护的安 全 阀组 。 稳压器中装有两个测温装置： 一个在液相中，RCP 10 MT 一个在汽相中，RCP 09 MT 当温度超过352℃ 时，它们中的每一个都使一个黄色信号灯亮： 436AA“稳压器水相温度高”，通过RCP 10 MT 传送信号。 437AA“稳压器汽相温度高”，通过RCP 09 MT 传送信号。 2. 波动管路 波动管路接在1 号环路的热管段，以交换反应堆冷却剂系统RCP 和稳压器内的水。稳压器的底封头中装有多孔滤屏和阻滞节，用以阻止一回路水直接回升到水——汽交换面。 波动管路上装有一只温度探测器RCP 004 MT，当温度低于 300℃时，控制室中435AA“稳压器波动管温度低”黄色报警信号灯亮。 3. 电加热器 电加热器由 60 根直管护套型电加热元件组成(共安装63 根，其中3 根备用，每根的功率是 24KW)。共分六组，通过稳压器的下封头插入稳压器中。 加热元件的护套管上端用塞焊密封，下端由连接管座密封。加热元件的镍铬合金电热丝放在管状不锈钢护套中心，周围用压紧的氧化镁粉末绝缘。 电加热器共分六组，其中四组为通断式(即恒定输出式)，两组为比例可调式(即比例输出式)，总功率为1440kW ，其分配如下： 1 组和2 组为通断式，每组 216kW。 3 组和4 组为可调式，每组 216kW。 5 组和6 组为通断式，每组 288kW。 通断式电加热器主要 用于反应堆启 动或 瞬 态 过程 ，可调式在稳压器内压力 小 幅 度波动时起 作 用，在稳态 功率运 行 时，一方 面补 偿 热量 的损 失 ，另 一方 面补 偿 因 连续 喷 淋 导 致 的蒸 汽的冷凝 ，可调式电加热器每组有9 ...
