移动式轻金属折梯安全标准VIP专享

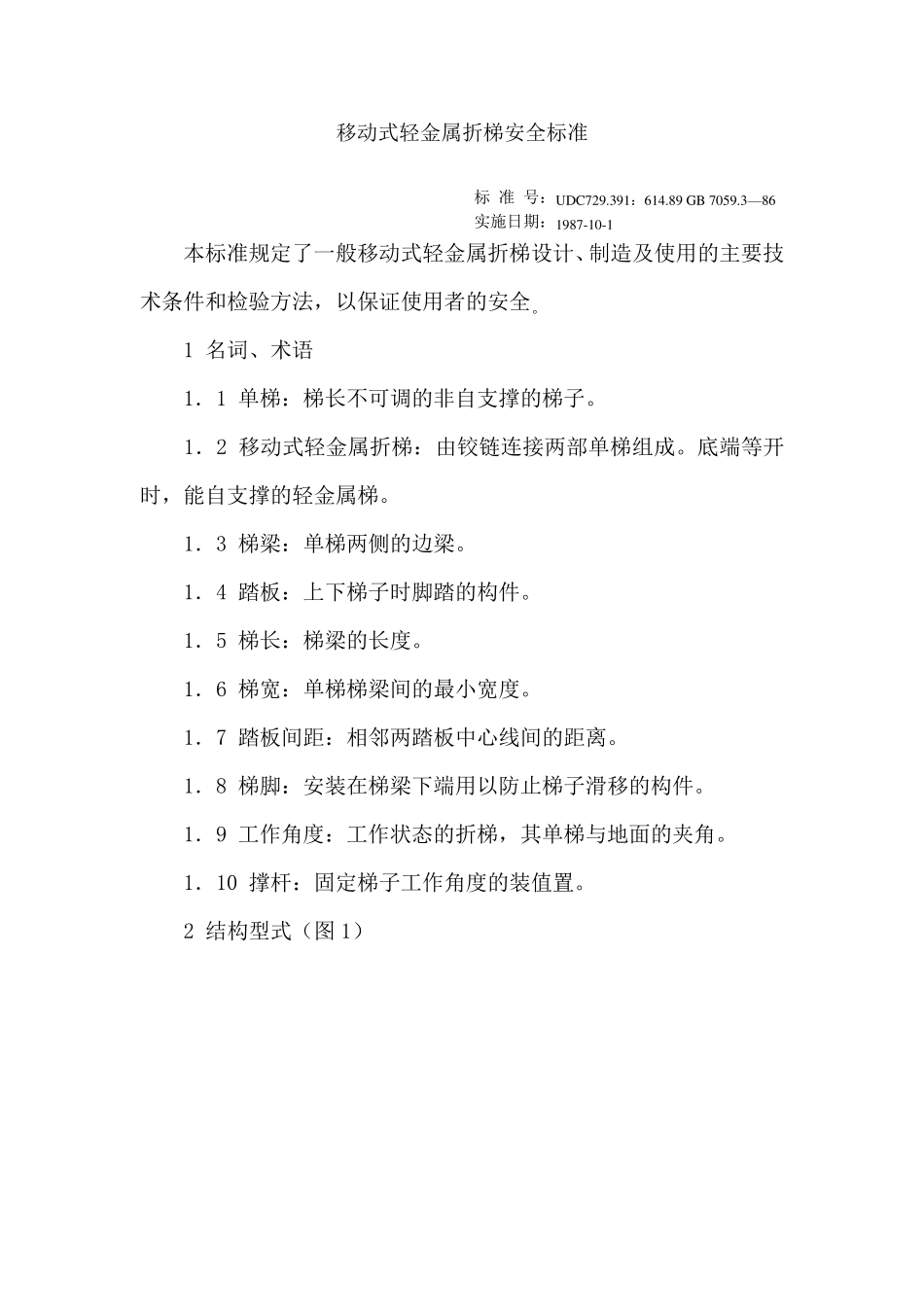

移动式轻金属折梯安全标准 标 准 号：UDC729.391：614.89 GB 7059.3—86 实施日期：1987-10-1 本标准规定了一般移动式轻金属折梯设计、制造及使用的主要技术条件和检验方法，以保证使用者的安全。 1 名词、术语 1．1 单梯：梯长不可调的非自支撑的梯子。 1．2 移动式轻金属折梯：由铰链连接两部单梯组成。底端等开时，能自支撑的轻金属梯。 1．3 梯梁：单梯两侧的边梁。 1．4 踏板：上下梯子时脚踏的构件。 1．5 梯长：梯梁的长度。 1．6 梯宽：单梯梯梁间的最小宽度。 1．7 踏板间距：相邻两踏板中心线间的距离。 1．8 梯脚：安装在梯梁下端用以防止梯子滑移的构件。 1．9 工作角度：工作状态的折梯，其单梯与地面的夹角。 1．10 撑杆：固定梯子工作角度的装值置。 2 结构型式（图 1） 图1 结构示意图 1―铰链； 2―踏板； 3―梯梁； 4―梯脚； 5―撑杆； 3 技术要求 3．1 梯梁和踏板的材料不得低于LY12硬铝合金的强度。 3．1．1 梯梁的截面尺寸不得小于50mm×30mm×3mm 3．1．2 踏板为截面尺寸不得小于长 44mm、宽 20mm、厚 2mm 的矩形管。 3．2 踏板与梯梁的连接应采用铆接或焊接，但必须保证其强度、刚度达到检验要求。 3．3 梯长不得超过5m。 3．4 梯宽不得小于300mm 3．5 踏板间距为275mm~300mm。 3．6 工作角度为75°±5°。 3．7 梯梁与踏板的夹角（锐角）最大不超过87°15′。 3．8 踏板必须作防滑处理。 3．9 最下一个踏板与梯梁底端的距离均为275mm。 3．10 梯子必须保证足够的强度和稳定性，不允许有歪斜、扭曲变形及其他影响强度的缺陷。 3．11 梯脚应采用通用合成橡胶（丁苯橡胶）制造。 3．12 撑杆设在梯梁中点处，并能锁固。 3．13 铰链销钉直径不得小于8mm。 3．14 凡是装有平台的轻金属折梯，平台与梯子必须牢固连接。 4 使用要求 4．1 梯子上部第二个踏板面为最高安全站立高度。第一个踏板不得站立或越过。并于最高安全站立高度处涂红色标志。 4．2 只允许一个人在梯子上面工作。 4．3 梯子上有人时不得移位。 5 检验方法 5．1 水平弯曲检查 把单梯水平放在平台支架上，支点距端点 200mm，在单梯中心处先加全部载荷980N 的 75%持续1min 后再加至 100%，保持2min 后卸载，卸载后梯子无损坏，梯梁残余变形量不得地超过梯梁长度的千分之一。 图 2 5．2 抗压检验 把折梯放在水磨石地面上成工作状态，先在顶部加全部载荷（39...
