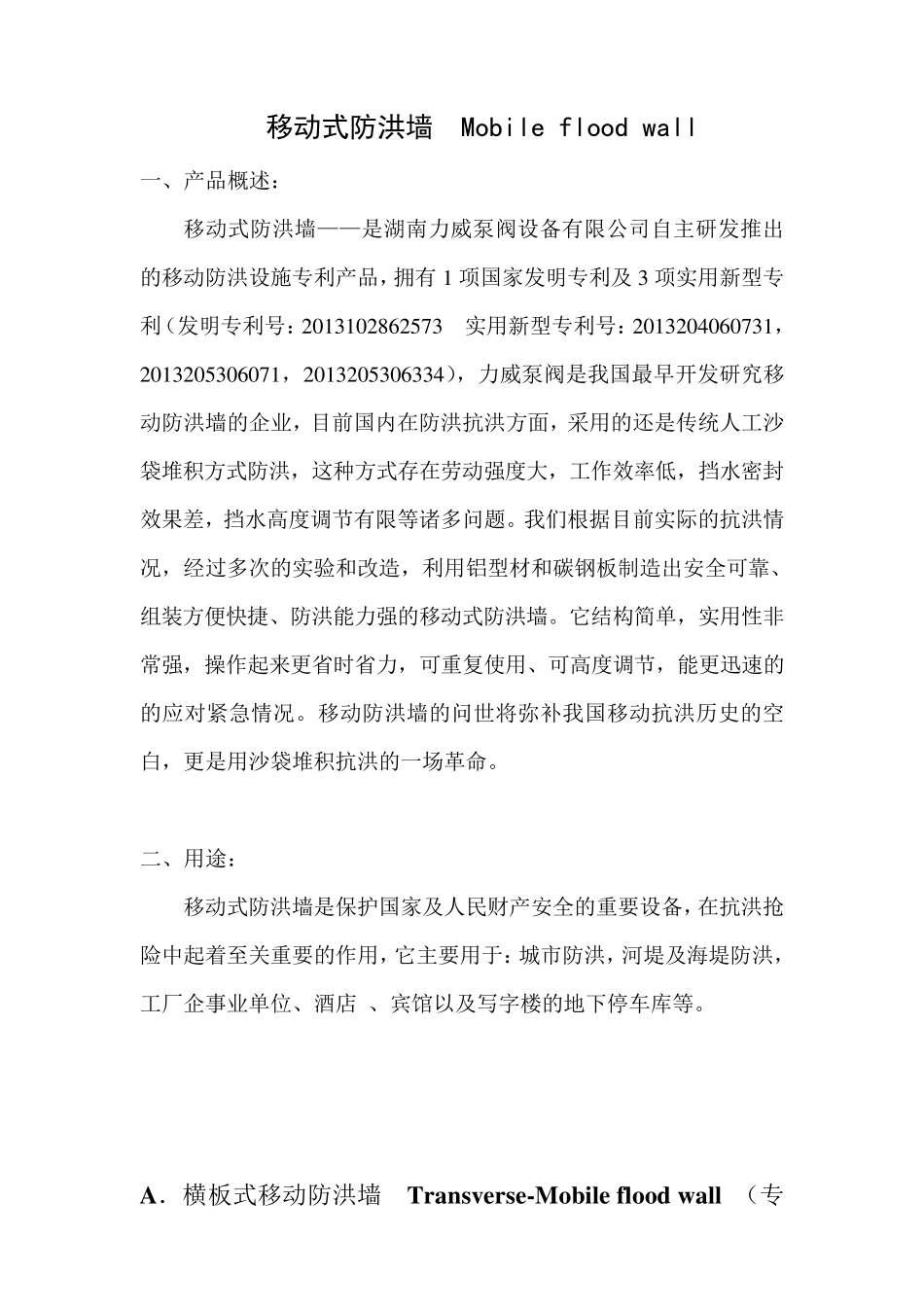

移动式防洪墙 Mobile flood wall 一、产品概述: 移动式防洪墙——是湖南力威泵阀设备有限公司自主研发推出的移动防洪设施专利产品,拥有 1 项国家发明专利及 3 项实用新型专利(发明专利号:2 0 1 3 1 0 2 8 6 2 5 7 3 实用新型专利号:2 0 1 3 2 0 4 0 6 0 7 3 1 ,2 0 1 3 2 0 5 3 0 6 0 7 1 ,2 0 1 3 2 0 5 3 0 6 3 3 4 ),力威泵阀是我国最早开发研究移动防洪墙的企业,目前国内在防洪抗洪方面,采用的还是传统人工沙袋堆积方式防洪,这种方式存在劳动强度大,工作效率低,挡水密封效果差,挡水高度调节有限等诸多问题。我们根据目前实际的抗洪情况,经过多次的实验和改造,利用铝型材和碳钢板制造出安全可靠、组装方便快捷、防洪能力强的移动式防洪墙。它结构简单,实用性非常强,操作起来更省时省力,可重复使用、可高度调节,能更迅速的的应对紧急情况。移动防洪墙的问世将弥补我国移动抗洪历史的空白,更是用沙袋堆积抗洪的一场革命。 二、用途: 移动式防洪墙是保护国家及人民财产安全的重要设备,在抗洪抢险中起着至关重要的作用,它主要用于:城市防洪,河堤及海堤防洪,工厂企事业单位、酒店 、宾馆以及写字楼的地下停车库等。 A.横板式移动防洪墙 Transverse-Mobile flood w all (专 利号:2013204060731) 1、产品结构及原理: a、 产品结构 横板式移动防洪墙是由底座、立柱、活动挡板、吊耳、拉手、压紧装置和密封件等组成。 (CAD 中的图一) b、产品原理: 立柱通过底座(即基础)上的预埋螺栓固定在底座上,活动挡板通过凹凸结构上下拼插在两立柱之间,凹凸结构使得挡板之间衔接更稳定,活动挡板的凹凸结构中设有密封件,使得挡板之间能密封防漏;与地面接触的活动挡板底部设有密封件,使得活动挡板与地面之间能密封防漏;立柱两侧设有密封槽,使得活动挡板与立柱之间能够密封防漏。多套成组相连形成刚性防洪墙,从而发挥防洪墙的防洪挡水作用。 2、产品规格: (CAD 中的图二) (CAD 中的图三) 横板式移动防洪墙结构尺寸表: (单位:mm) 规格 LxH 立柱底长a 立柱底宽 b 挡板长度L2 活动挡板宽度c 活动挡板高度h 活动挡板双层壁厚δ1 1000 x 5000 200 300 970 60 200 6 1000 x 4500 200 300 970 60 200 6 1000 x 4000 200 300 970 60 200 6 1500 x 3500 200 300 1470 60 200 6 1500...
