移动电源规格书

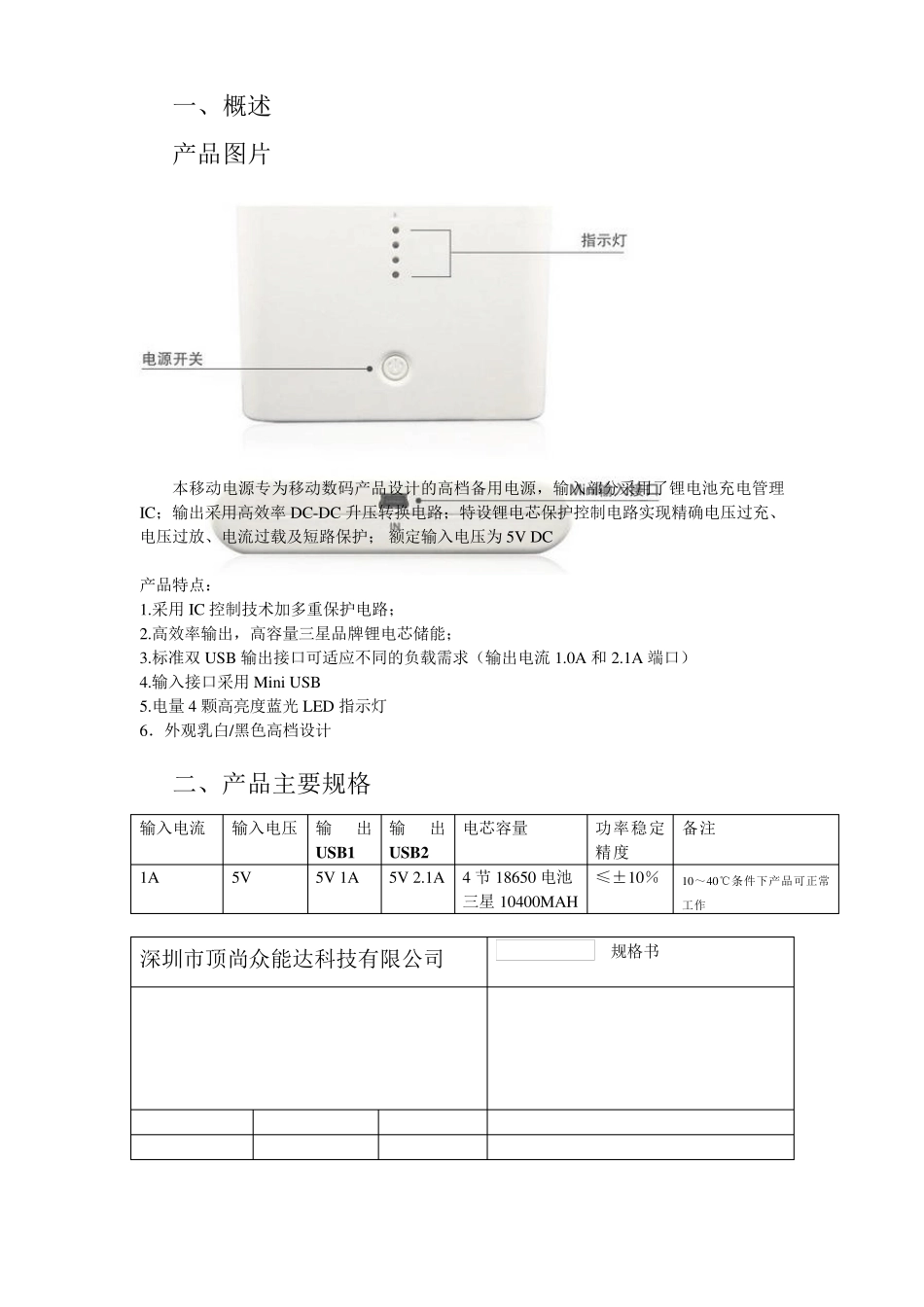

产品规格书 产品名称：10400mAh双 USB输出移动电源 产品编号：DS-12000 版本：V1.0 深圳市顶尚众能达科技有限公司 DESCRIPTION: (规格书) SPECIFICATION THESE SPECIFICATION ARE THE PROPERTY OF DING SHANG ZHONG NENG DA TECHNOLOGY CO.,LTD AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION. Model NO.:DS-12000 DATE PREPARED CHECK ED Document No.: 2013-5-2 1 OF 6 目录 一、 概述 二、 产品主要规格 三、 环境条件 四、 电气特性 1、 输入特性 2、 输出特性 3、 保护特性 4、 控制特性 五、 电气原理图 六、 PCB布局图与产品内部空间图 七、 环境试验要求 八、 机械特性 1、 外形尺寸 深圳市顶尚众能达科技有限公司 DESCRIPTION: (规格书) SPECIFICATION THESE SPECIFICATION ARE THE PROPERTY OF DING SHANG ZHONG NENG DA TECHNOLOGY CO.,LTD AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION. Model NO.:DS-12000 DATE PREPARED CHECK ED Document No.: 2013-5-2 2 OF 6 一、概述 产品图片 本移动电源专为移动数码产品设计的高档备用电源，输入部分采用了锂电池充电管理IC；输出采用高效率DC-DC 升压转换电路；特设锂电芯保护控制电路实现精确电压过充、电压过放、电流过载及短路保护； 额定输入电压为5V DC 产品特点： 1.采用IC 控制技术加多重保护电路； 2.高效率输出，高容量三星品牌锂电芯储能； 3.标准双USB 输出接口可适应不同的负载需求（输出电流1.0A 和2.1A 端口） 4.输入接口采用Min i USB 5.电量4 颗高亮度蓝光LED 指示灯 6．外观乳白/黑色高档设计 二、产品主要规格 输入电流 输入电压 输出U SB1 输出U SB2 电芯容量 功率稳定精度 备注 1A 5V 5V 1A 5V 2.1A 4 节18650 电池 三星10400MAH ≤±10％ 10～40℃条件下产品可正常工作 深圳市顶尚众能达科技有限公司 DESCRIPTION: (规格书) SPECIFICATION THESE SPECIFICATION ARE THE PROPERTY OF DING SHANG ZHONG NENG DA TECHNOLOGY CO.,LTD AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FO...
