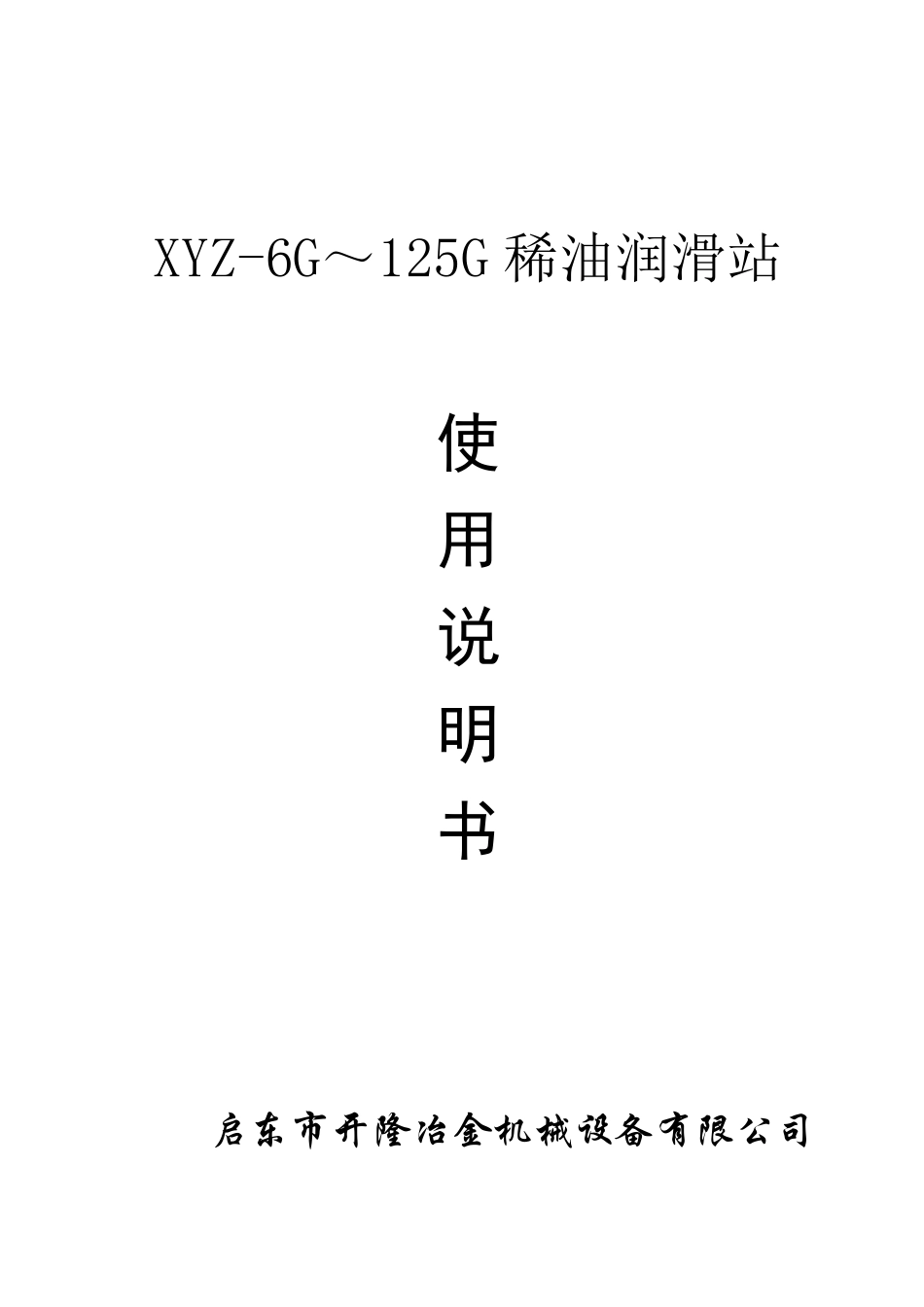

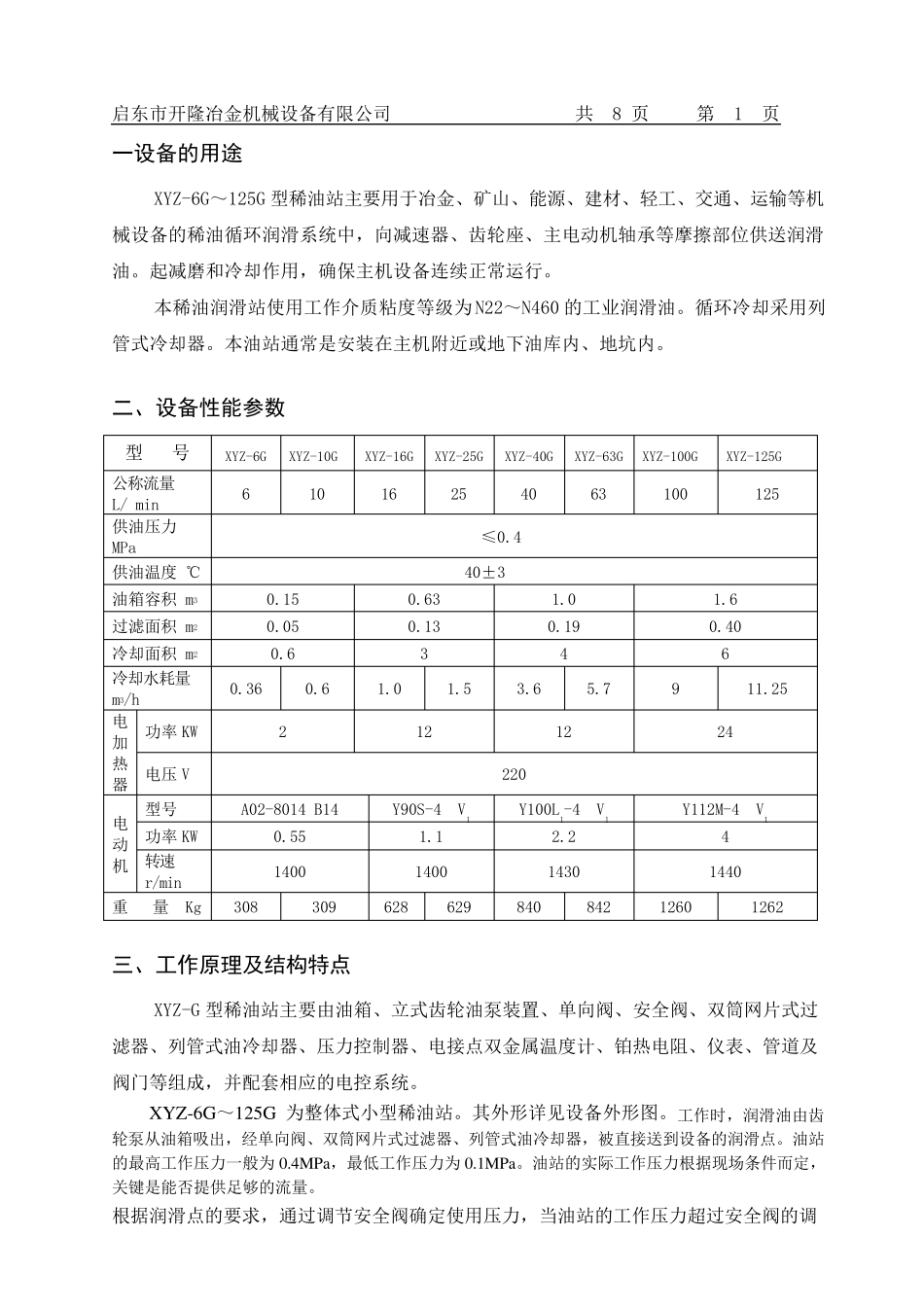

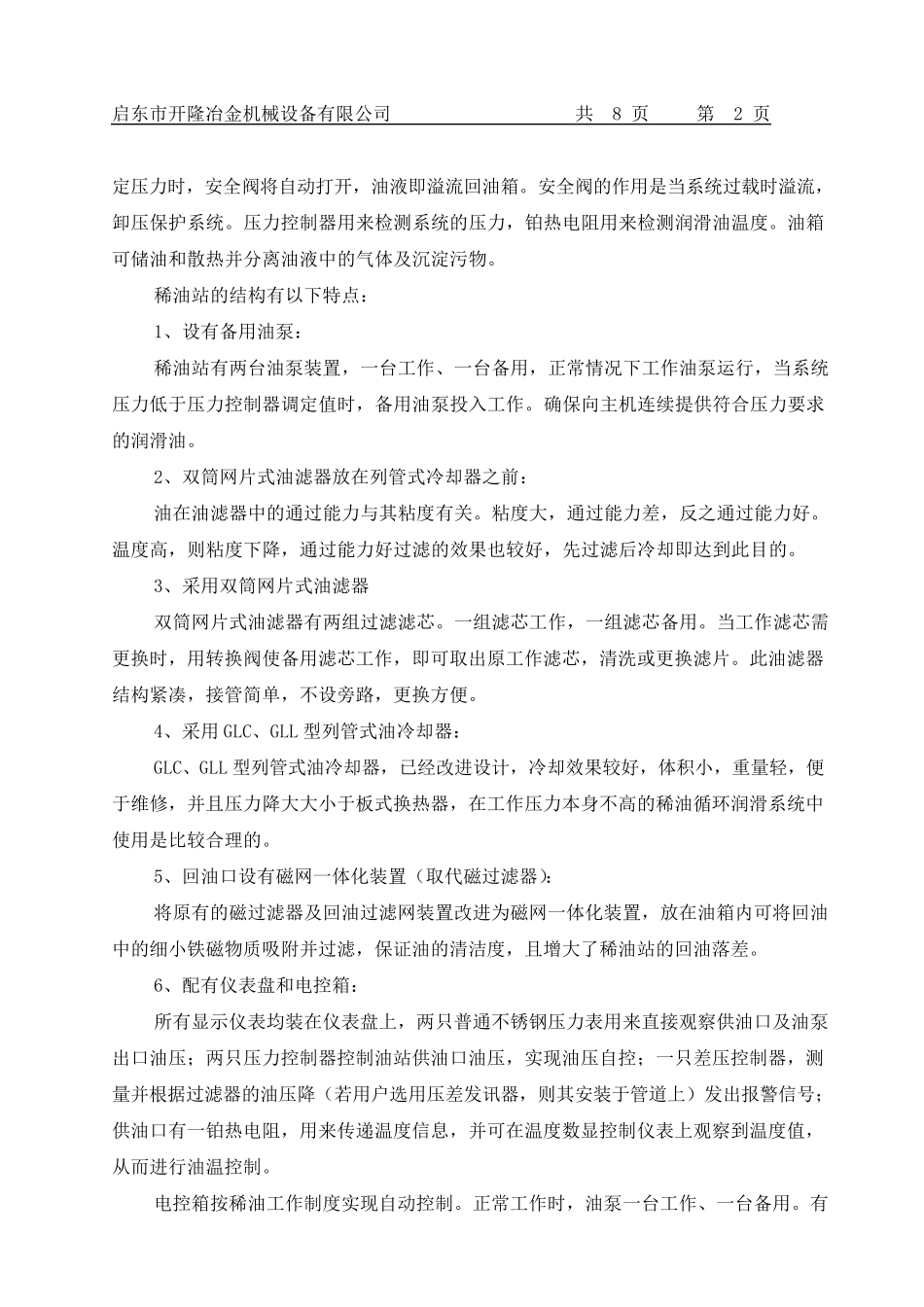

XYZ-6G～125G 稀油润滑站 使 用 说 明 书 启 东 市 开 隆 冶 金 机 械 设 备 有 限 公 司 启东市开隆冶金机械设备有限公司 共 8 页 第 1 页 一设备的用途 XYZ-6G～125G 型稀油站主要用于冶金、矿山、能源、建材、轻工、交通、运输等机械设备的稀油循环润滑系统中，向减速器、齿轮座、主电动机轴承等摩擦部位供送润滑油。起减磨和冷却作用，确保主机设备连续正常运行。 本稀油润滑站使用工作介质粘度等级为N22～N460 的工业润滑油。循环冷却采用列管式冷却器。本油站通常是安装在主机附近或地下油库内、地坑内。 二、设备性能参数 型 号 XYZ-6G XYZ-10G XYZ-16G XYZ-25G XYZ-40G XYZ-63G XYZ-100G XYZ-125G 公称流量 L/ min 6 10 16 25 40 63 100 125 供油压力 MPa ≤0.4 供油温度 ℃ 40±3 油箱容积 m3 0.15 0.63 1.0 1.6 过滤面积 m2 0.05 0.13 0.19 0.40 冷却面积 m2 0.6 3 4 6 冷却水耗量 m3/h 0.36 0.6 1.0 1.5 3.6 5.7 9 11.25 电加 热器 功率 KW 2 12 12 24 电压V 220 电 动 机 型号 A02-8014 B14 Y90S-4 V1 Y100L1-4 V1 Y112M-4 V1 功率 KW 0.55 1.1 2.2 4 转速 r/min 1400 1400 1430 1440 重 量 Kg 308 309 628 629 840 842 1260 1262 三、工作原理及结构特点 XYZ-G 型稀油站主要由油箱、立式齿轮油泵装置、单向阀、安全阀、双筒网片式过滤器、列管式油冷却器、压力控制器、电接点双金属温度计、铂热电阻、仪表、管道及阀门等组成，并配套相应的电控系统。 XYZ-6G～125G 为整体式小型稀油站。其外形详见设备外形图。工作时，润滑油由齿轮泵从 油箱吸 出 ，经 单向阀、双筒网片式过滤器、列管式油冷却器，被 直 接送到 设备的润滑点。油站的最 高 工作压力一 般 为0.4MPa，最 低 工作压力为0.1MPa。油站的实 际 工作压力根 据 现 场 条 件 而 定 ，关 键 是能否 提 供足 够 的流量。 根 据 润滑点的要求 ，通过调 节 安全阀确定 使用压力，当 油站的工作压力超 过安全阀的调 启东市开隆冶金机械设备有限公司 共 8 页 第 2 页 定压力时，安全阀将自动打开，油液即溢流回油箱。安全阀的作用是当系统过载时溢流，卸压保护系统。压力控制器用来检测系统的压力，铂热电阻用来检测润滑油温度。油箱可储油和散热并分离油液中的气体及沉淀污物。 稀...
