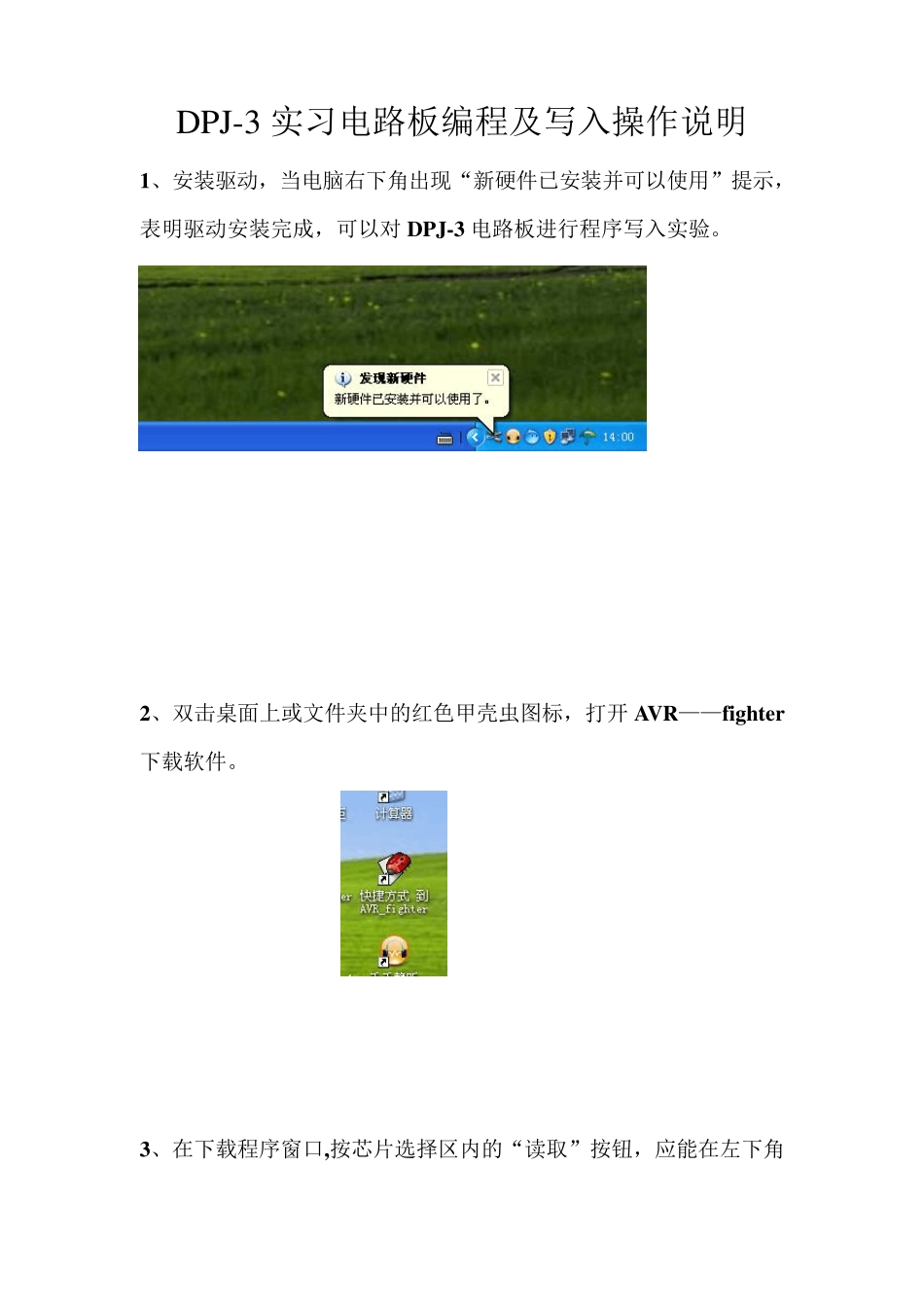

DP J-3 实习电路板编程及写入操作说明 1、安装驱动,当电脑右下角出现“新硬件已安装并可以使用”提示,表明驱动安装完成,可以对DPJ-3 电路板进行程序写入实验。 2、双击桌面上或文件夹中的红色甲壳虫图标,打开AVR——fighter下载软件。 3、在下载程序窗口,按芯片选择区内的“读取”按钮,应能在左下角框内出现“读取芯片特征字…..完成”,表明电路板与电脑通讯正常。 4、打开 Keil u Vision 软件,新建工程并添加或新建文件,设定工程参数,主要是选中“Ou tpu t”标签中的“Creat HEX File”选项,使得工程编译后能产生供下载用的 HEX 文件。 “读取芯片特征字”提示 “读取”按钮 4、程序检查无误后,编译工程产生HEX 下载文件,即可用AVR——fighter 下载软件将 HEX 文件写入 DPJ-3 电路板上的 AT89S51 单片机并观察现象。先按“装 FLASH”按钮,出现文件选择界面 ,选择相应的 HEX 文件,按“打开”。 Create HEX File选取项前“打勾” 5、然后点击下载软件窗口中的“编程”按钮,即可将生成的HEX文件写入单片机。 6、如现象不符合要求,可选中“更新-自动编程”,这样在Keil 界面中只要修改了程序,重新编译工程后,AVR——fighter 下载软件可自动将改动后的 HEX 文件写入单片机,直至达到要求。 编程按钮 更新-自动编程
