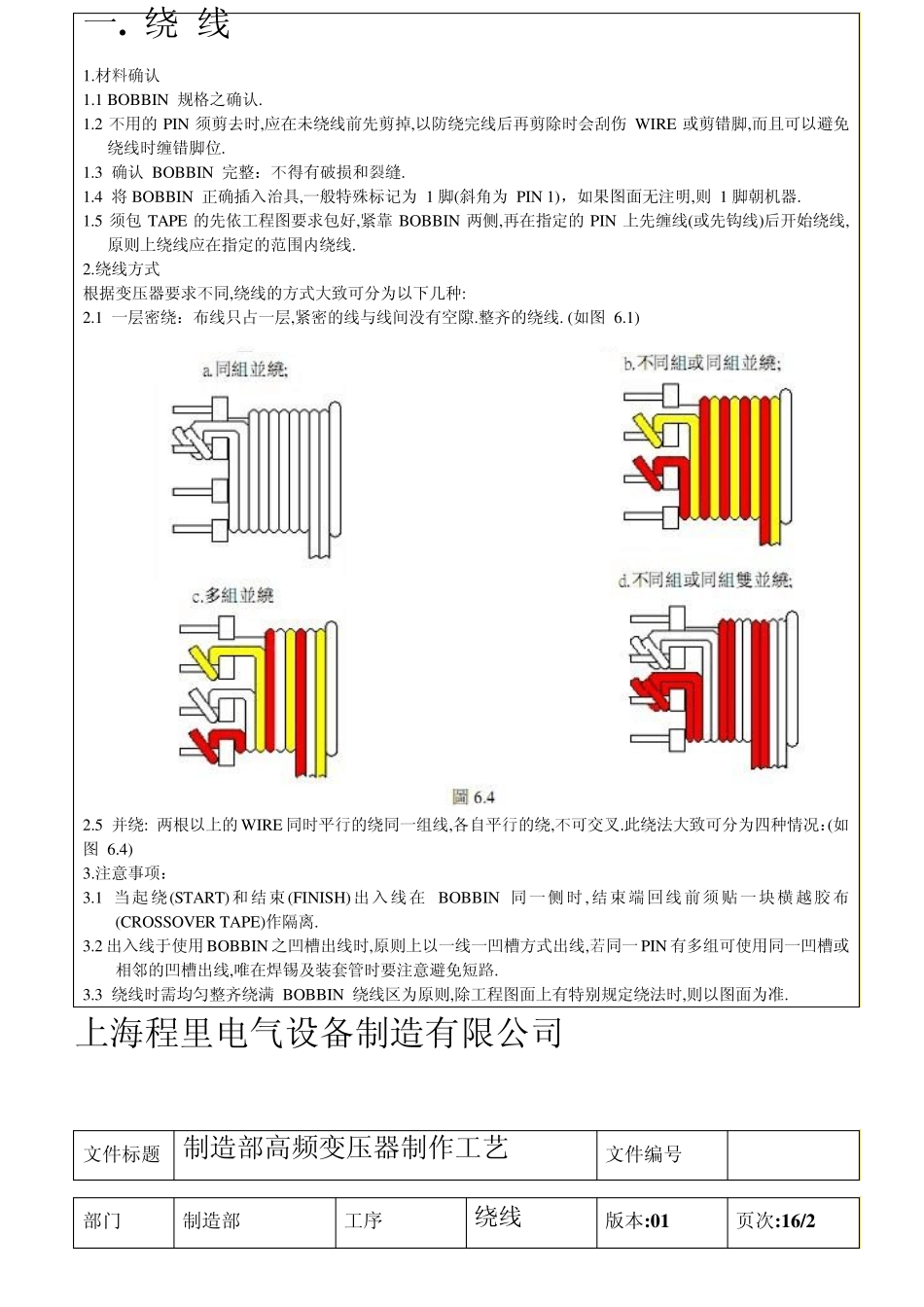

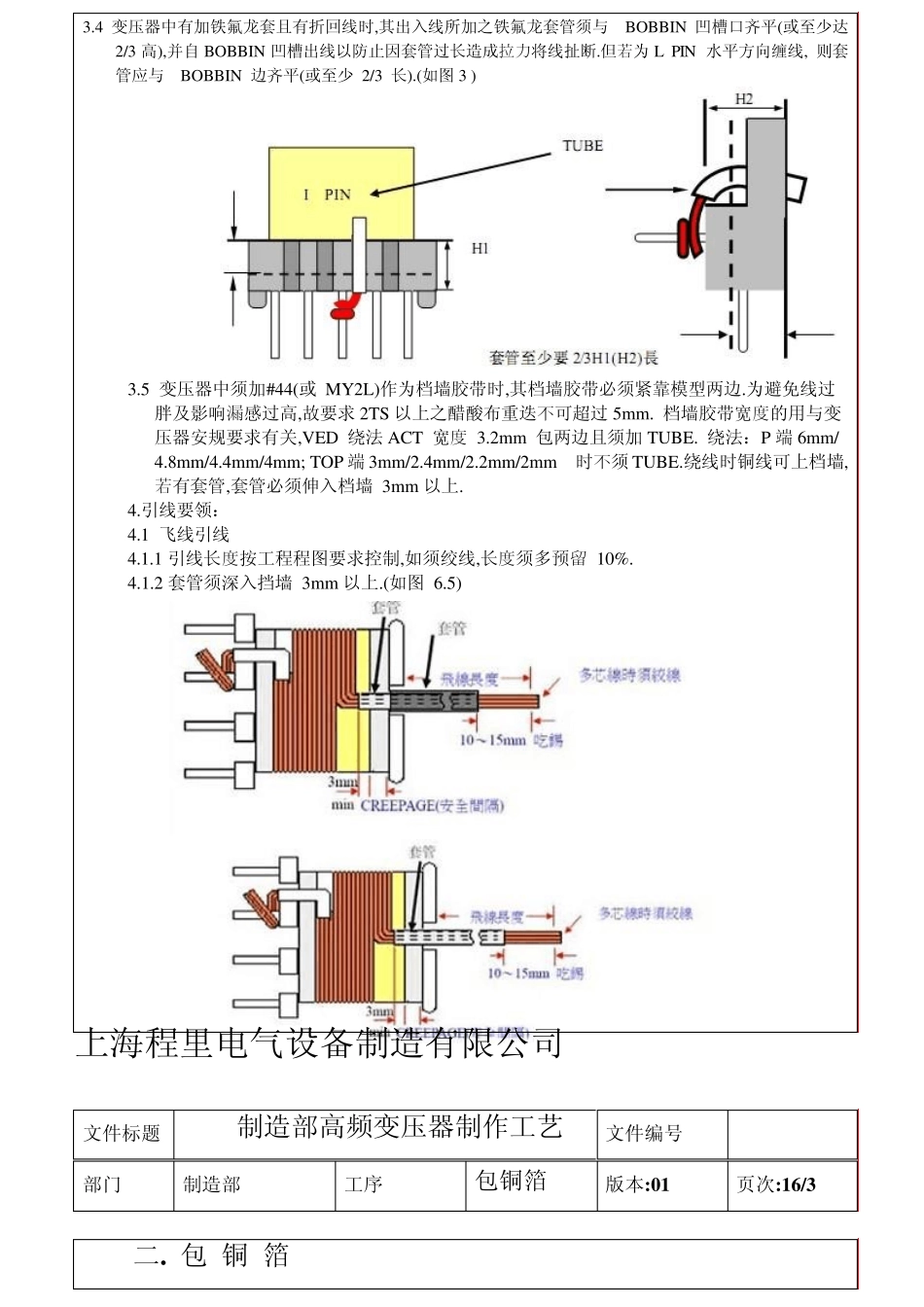

制作工艺 品质政策: 顾客满意 标准遵守 第一次做正确 上海程里电气设备制造有限公司 文件标题 制造部高频变压器制作工艺 文件编号 部门 制造部 工序 绕线 版本:01 页次:16/1 一. 绕 线 1.材料确认 1.1 BOBBIN 规格之确认. 1.2 不用的 PIN 须剪去时,应在未绕线前先剪掉,以防绕完线后再剪除时会刮伤 W IRE 或剪错脚,而且可以避免绕线时缠错脚位. 1.3 确认 BOBBIN 完整:不得有破损和裂缝. 1.4 将 BOBBIN 正确插入治具,一般特殊标记为 1 脚(斜角为 PIN 1),如果图面无注明,则 1 脚朝机器. 1.5 须包 TAPE 的先依工程图要求包好,紧靠 BOBBIN 两侧,再在指定的 PIN 上先缠线(或先钩线)后开始绕线,原则上绕线应在指定的范围内绕线. 2.绕线方式 根据变压器要求不同,绕线的方式大致可分为以下几种: 2.1 一层密绕:布线只占一层,紧密的线与线间没有空隙.整齐的绕线. (如图 6.1) 2.5 并绕: 两根以上的 W IRE 同时平行的绕同一组线,各自平行的绕,不可交叉.此绕法大致可分为四种情况:(如图 6.4) 3.注意事项: 3.1 当起绕(START)和结束(FINISH)出入线在 BOBBIN 同一侧时,结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离. 3.2 出入线于使用 BOBBIN 之凹槽出线时,原则上以一线一凹槽方式出线,若同一 PIN 有多组可使用同一凹槽或相邻的凹槽出线,唯在焊锡及装套管时要注意避免短路. 3.3 绕线时需均匀整齐绕满 BOBBIN 绕线区为原则,除工程图面上有特别规定绕法时,则以图面为准. 上海程里电气设备制造有限公司 文件标题 制造部高频变压器制作工艺 文件编号 部门 制造部 工序 绕线 版本:01 页次:16/2 3.4 变压器中有加铁氟龙套且有折回线时,其出入线所加之铁氟龙套管须与 BOBBIN 凹槽口齐平(或至少达2/3 高),并自BOBBIN 凹槽出线以防止因套管过长造成拉力将线扯断.但若为L PIN 水平方向缠线, 则套管应与 BOBBIN 边齐平(或至少 2/3 长).(如图3 ) 3.5 变压器中须加#44(或 MY2L)作为档墙胶带时,其档墙胶带必须紧靠模型两边.为避免线过 胖及影响漏感过高,故要求2TS 以上之醋酸布重迭不可超过5mm. 档墙胶带宽度的用与变 压器安规要求有关,VED 绕法 ACT 宽度 3.2mm 包两边且须加TUBE. 绕法:P 端 6mm/ 4.8mm/4.4mm/4mm; TOP 端 3mm/2.4mm/2.2mm/2mm 时不须TUBE.绕线时铜线可上档墙, 若有套管,套管必须伸入档墙 3mm 以上. 4.引线要领:...
