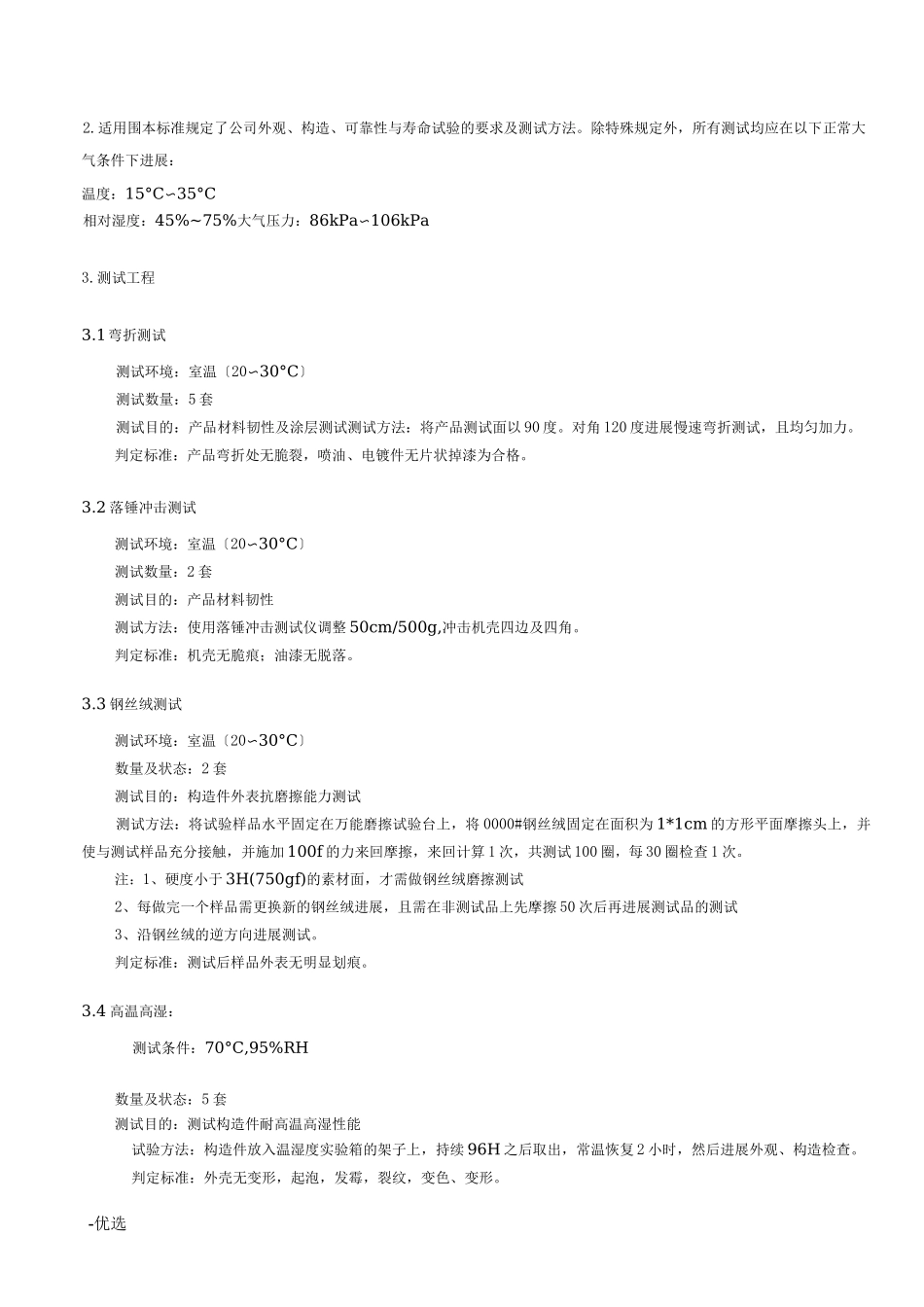

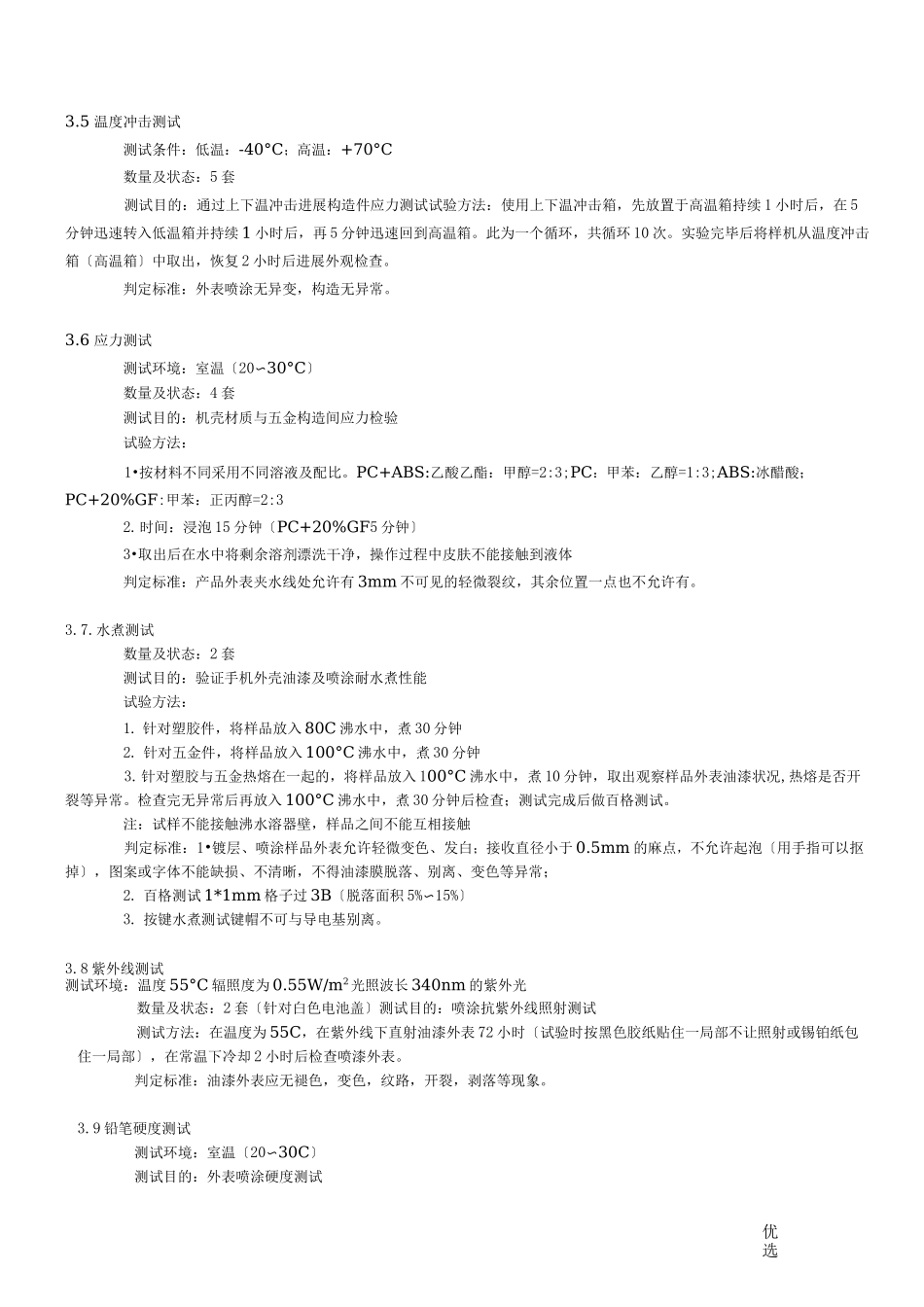

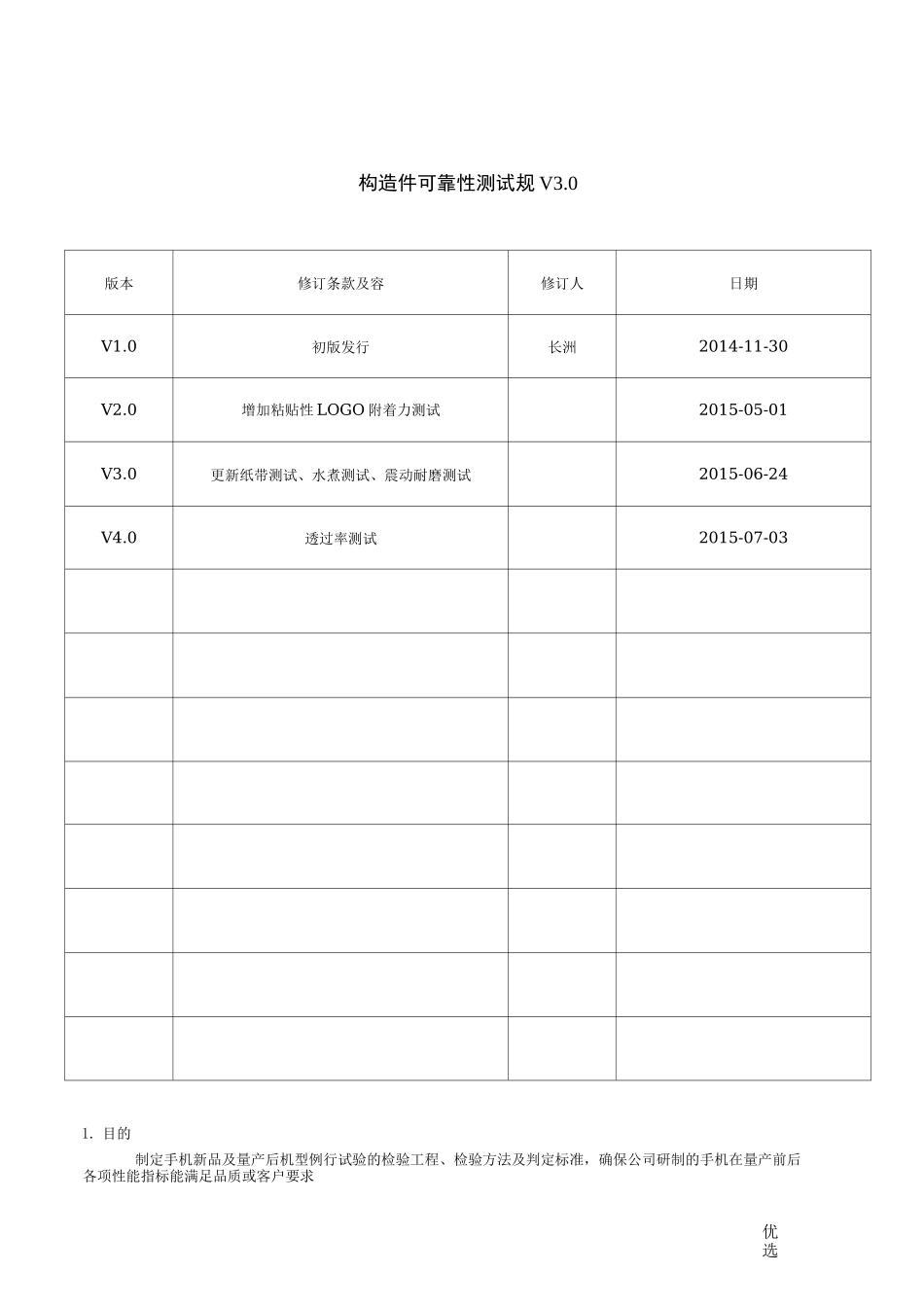

优选构造件可靠性测试规 V3.0版本修订条款及容修订人日期V1.0初版发行长洲2014-11-30V2.0增加粘贴性 LOGO 附着力测试2015-05-01V3.0更新纸带测试、水煮测试、震动耐磨测试2015-06-24V4.0透过率测试2015-07-031. 目的制定手机新品及量产后机型例行试验的检验工程、检验方法及判定标准，确保公司研制的手机在量产前后各项性能指标能满足品质或客户要求-优选2.适用围本标准规定了公司外观、构造、可靠性与寿命试验的要求及测试方法。除特殊规定外，所有测试均应在以下正常大气条件下进展：温度：15°C〜35°C相对湿度：45%~75%大气压力：86kPa〜106kPa3.测试工程3.1弯折测试测试环境：室温〔20〜30°C〕测试数量：5 套测试目的：产品材料韧性及涂层测试测试方法：将产品测试面以 90 度。对角 120 度进展慢速弯折测试，且均匀加力。判定标准：产品弯折处无脆裂，喷油、电镀件无片状掉漆为合格。3.2 落锤冲击测试测试环境：室温〔20〜30°C〕测试数量：2 套测试目的：产品材料韧性测试方法：使用落锤冲击测试仪调整 50cm/500g,冲击机壳四边及四角。判定标准：机壳无脆痕；油漆无脱落。3.3 钢丝绒测试测试环境：室温〔20〜30°C〕数量及状态：2 套测试目的：构造件外表抗磨擦能力测试测试方法：将试验样品水平固定在万能磨擦试验台上，将 0000#钢丝绒固定在面积为 1*1cm 的方形平面摩擦头上，并使与测试样品充分接触，并施加 100f 的力来回摩擦，来回计算 1 次，共测试 100 圈，每 30 圈检查 1 次。注：1、硬度小于 3H(750gf)的素材面，才需做钢丝绒磨擦测试2、每做完一个样品需更换新的钢丝绒进展，且需在非测试品上先摩擦 50 次后再进展测试品的测试3、沿钢丝绒的逆方向进展测试。判定标准：测试后样品外表无明显划痕。3.4 高温高湿：测试条件：70°C,95%RH数量及状态：5 套测试目的：测试构造件耐高温高湿性能试验方法：构造件放入温湿度实验箱的架子上，持续 96H 之后取出，常温恢复 2 小时，然后进展外观、构造检查。判定标准：外壳无变形，起泡，发霉，裂纹，变色、变形。优选3.5 温度冲击测试测试条件：低温：-40°C；高温：+70°C数量及状态：5 套测试目的：通过上下温冲击进展构造件应力测试试验方法：使用上下温冲击箱，先放置于高温箱持续 1 小时后，在 5分钟迅速转入低温箱并持续 1 小时后，再 5 分钟迅速回到高温箱。此为一个循环，共循环 10 次。实验完毕后将样机从温度冲击箱〔高温箱〕中...
